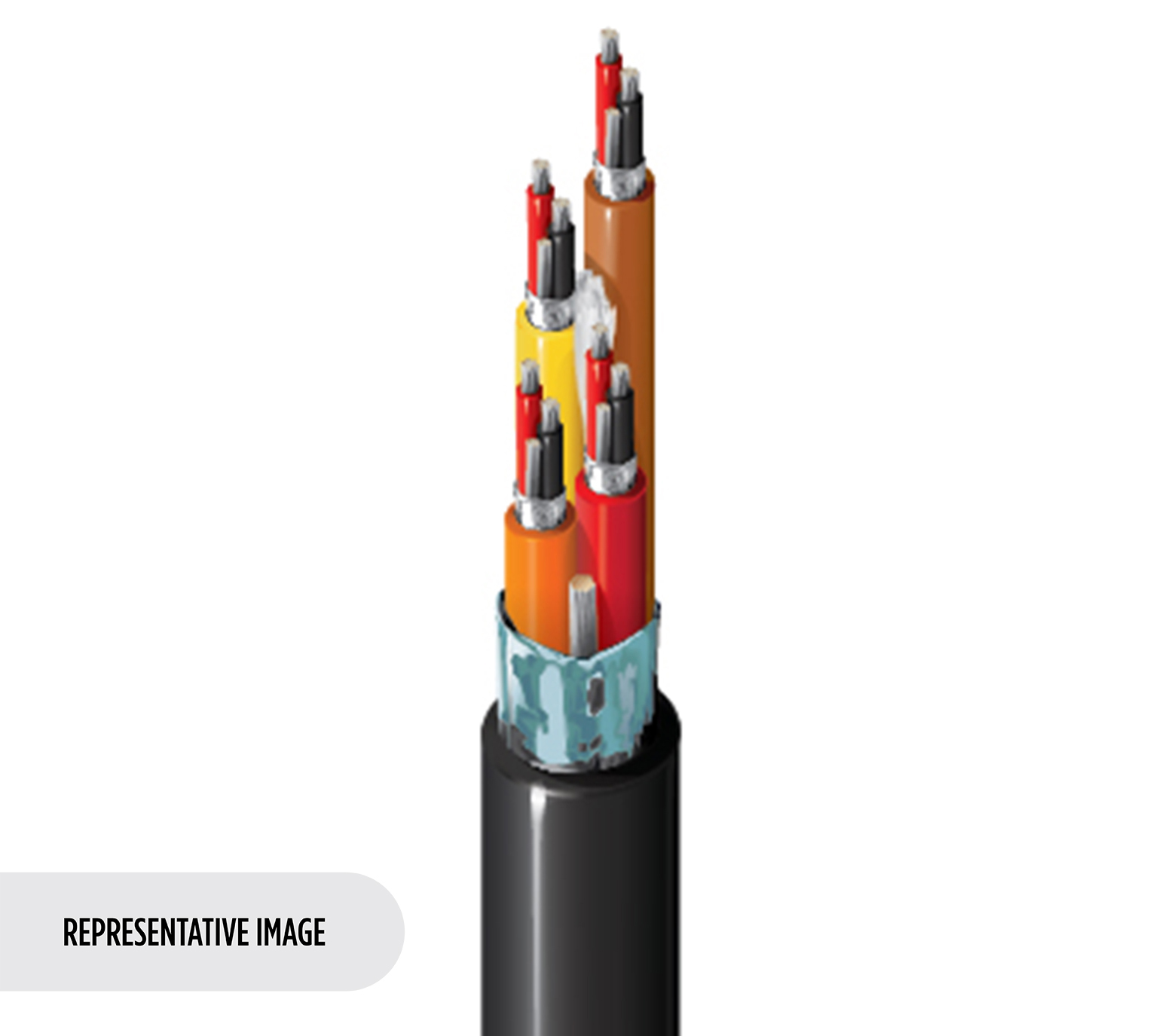

Digitales Audio-Snake-Kabel, CM-bewertet, 16-26 AWG verzinnte Kupferpaare, Datalene-Isolierung®, einzeln mit Beldfoil® geschirmt, verbunden mit nummerierten/farbcodierten PVC-Ummantelungen, sodass beide gleichzeitig abisolieren, PVC-Ummantelung

Verfügbarkeit:

Global
Status:

Aktiv

Zitieren

Technische Daten
Artikelnummer
Ressourcen

Technische Daten

Expand All

Produktbeschreibung

Mögliche Anwendungen	Mehrkanalige Verbindung zwischen Audiogeräten wie Mikrofonen, Lautsprechern, Verstärkern, Mischpulten; Live-Events oder Studio-Sound; Analoges Audio

Konstruktionsmerkmale

Leiter

Size	Stranding	Material	No. of Pairs
26	7x34	TC - Tinned Copper	16

Isolierung

Material	Nom. Insulation Diameter	Color Code	Notes
PE - Polyethylene (Foam)	0.054 in (1.4 mm)	Brown and Numbered 1, Red and Numbered 2, Orange and Numbered 3, Yellow and Numbered 4, Green and Numbered 5, Blue and Numbered 6, Purple and Numbered 7, Gray and Numbered 8, White and Numbered 9, Black and Numbered 10, Tan and Numbered 11, Pink and Numbered 12, Gray/Brown Stripe and Numbered 13, Gray/Red Stripe and Numbered 14, Gray/Orange Stripe and Numbered 15, Gray/Yellow Stripe and Numbered 16	HDPE
		Red & Black

Innenabschirmung

Shield Type	Material	Coverage
Tape	Bi-Laminate (Alum+Poly)	100%

Anmerkungen zur Tabelle "Innere Abschirmung"	Einzeln Folienbänder mit Innenmantel verklebt

Innere Ummantelung

Material	Nom. Diameter
PVC - Polyvinyl Chloride	0.136 in (3.45 mm)

Äußere Abschirmung

Shield Type	Material	Coverage
Tape	Bi-Laminate (Alum+Poly)	100%

Äußere Ummantelung

Material	Nom. Diameter	Ripcord
PVC - Polyvinyl Chloride	0.77 in	Yes

Elektrische Kenndaten

Elektrik

Nom. Characteristic Impedance
110 Ohm

Verzögerung

Nom. Velocity of Prop.
76%

Hochfrequenz

Frequency [MHz]
0.384
0.7056
0.768
1.024
1.4112
1.536
2.048
2.8224
3.072
4.096
5.6448
6.144
8.192
11.2896
12.288
24.576

Mechanische Kenndaten

Temperatur

Operating
-30°C To +80°C

Maximale Zugspannung	171 lbs (77.6 kg)
Gewicht Kabelgebinde	198 lbs/1000ft (295 kg/km)

Standards und Compliance

Umweltverträglichkeit	Innenraum (nicht Riser oder Plenum), Innenraum
Entflammbarkeit/Brandverhalten	UL1685, FT4
NEC/UL-Compliance	CM
CEC/C(UL)-Compliance	CM
Einhaltung der europäischen Richtlinien	EU CE-Zeichen, EU-Richtlinie 2015/863/EU (RoHS 2 Ergänzung), 2011/65/EU (RoHS 2) und 2012/19/EU (WEEE)
APAC-Compliance	China RoHS II (GB/T 26572-2011)

Produkthinweise

Anmerkungen	Die Ummantelungen und Abschirmungen der Paare sind miteinander verklebt, sodass beide gleichzeitig mit einem automatischen Abisoliergerät abisolieren. Datalene® Zu den Isolationseigenschaften gehören eine niedrige Dielektrizitätskonstante und ein Verlustfaktor für die schnelle und verzerrungsarme Datenübertragung. Zu den physikalischen Eigenschaften gehören gute Druckfestigkeit und geringes Gewicht.

Anmerkungen

Die Ummantelungen und Abschirmungen der Paare sind miteinander verklebt, sodass beide gleichzeitig mit einem automatischen Abisoliergerät abisolieren. Datalene® Zu den Isolationseigenschaften gehören eine niedrige Dielektrizitätskonstante und ein Verlustfaktor für die schnelle und verzerrungsarme Datenübertragung. Zu den physikalischen Eigenschaften gehören gute Druckfestigkeit und geringes Gewicht.
