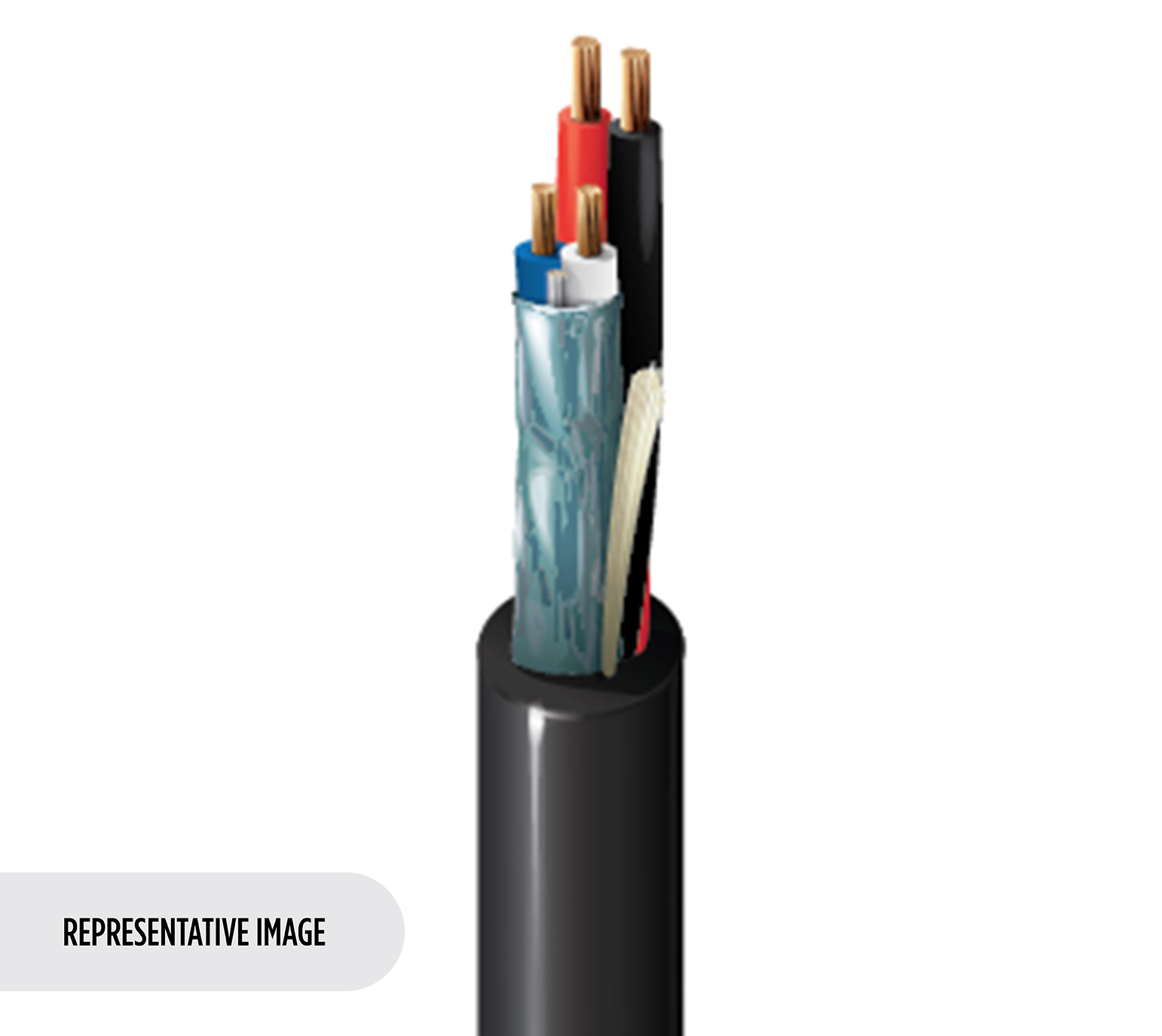

1387LP

Beleuchtung und Automatisierung, 1 Paar 22 AWG, 2-Leiter 18 AWG, CMP

…
Beleuchtungs- und Automatisierungskabel, Paar 1 (Daten) 22 AWG, verdrillt (7x30), blankes Kupfer, FEP-Isolierung, Beldfoil® Abschirmung mit Beidraht, und 2 Leiter 18 AWG, verdrillt (19x30), Kupfer, blank, nicht abgeschirmt, FEP-Isolierung (Strom), CMP-zertifiziert PVDF Ummantelung
Englisch
Angebot anfordern
Teilen
Produktbenachrichtigungen erhalten

Technische Daten
Einen Fehler melden
Produktbeschreibung

Mögliche Anwendungen

Multimedia- und Beleuchtungsautomatisierung / -steuerung, Lutron® Sivoia® QS System, Motor-Antriebseinheit

Konstruktionsmerkmale
Leiter
Komponente Anzahl der Elemente Größe Verseilung Material
Paar(e) 1 22 AWG 7x30 BC – blankes Kupfer
Leiter 2 18 AWG 19x30 BC – blankes Kupfer
Isolierung
Komponente Material Nenndicke Nenndurchmesser der Isolierung Farbcodierung
Paar(e) FEP – Fluoriertes Ethylenpropylen 0,015 Zoll (0,38 mm) 0,066 Zoll (1,7 mm) Lila und Weiß
Leiter FEP – Fluoriertes Ethylenpropylen 0,011 Zoll (0,28 mm) 0,058 Zoll (1,5 mm) Rot und Schwarz
Innenabschirmung
Abschirmungstyp Material Abdeckung Beidrahttyp
Band Bi-Laminat (Alum + Poly) 100 % 24 AWG (7 x 32) TC (verzinntes Kupfer)
Äußere Abschirmung
Material
Keine Abschirmung
Äußere Ummantelung
Material Nenndicke Nennwert Durchmesser
PVDF – Polyvinylidenfluorid 0,017 Zoll (0,43 mm) 0,228 Zoll (5,79 mm)

Gesamtdurchmesser des Kabels (Nennwert)

0,228 Zoll (5,79 mm)

Elektrische Kenndaten
Elektrik
Komponente Nennwert Leiter DCR Nennwert Innenabschirmung DRC Nennkapazität Leiter-zu-Leiter Max. Bemessungsstrom
Paar(e) 17,2 Ohm/1000 Fuß 17,42 Ohm/1000 Fuß (57,15 Ohm/km) 21,2 pF/ft (69,6 pF/m) 34 Ampere pro Leiter @ 30 °C
Leiter 6,9 Ohm/1000 ft (23 Ohm/km) 17 Ampere pro Leiter @ 30 °C
Speisung
UL-Nennspannung
300 V
Mechanische Kenndaten
Temperatur
UL-Temperatur Betrieb
150 °C -40 °C bis +150 °C
Biegeradius
Mindestspannung im Ruhezustand Mindestinstallation
2,3 Zoll (58 mm) 2,3 Zoll (58 mm)

Maximale Zugspannung

73,1 lbs (33,2 kg)

Gewicht Kabelgebinde

39 lbs/1000 Fuß

Standards und Compliance

Umweltverträglichkeit

Innenbereich – Plenum, Innenbereich

Entflammbarkeit/Brandverhalten

NFPA 262 (UL 910), FT6

NEC/UL-Compliance

Artikel 800

CEC/C(UL)-Compliance

CMP

Einhaltung der europäischen Richtlinien

EU CE-Zeichen, REACH

Keine Plenum-Nummer

1385LA

Produkthinweise

Anmerkungen

Sequenzielle Längenmarkierung alle zwei Fuß.

Geschichte

Aktualisierung und Überarbeitung

Revisionsnummer: 0.396 Revisionsdatum: 22.12.2023

Alle technischen Daten anzeigen
Technische Daten ausblenden
Artikelnummer
Artikelnr. Farbe Wicklung Länge UPC
1387LP 009500 Weiß Rolle 500 ft 612825114086
