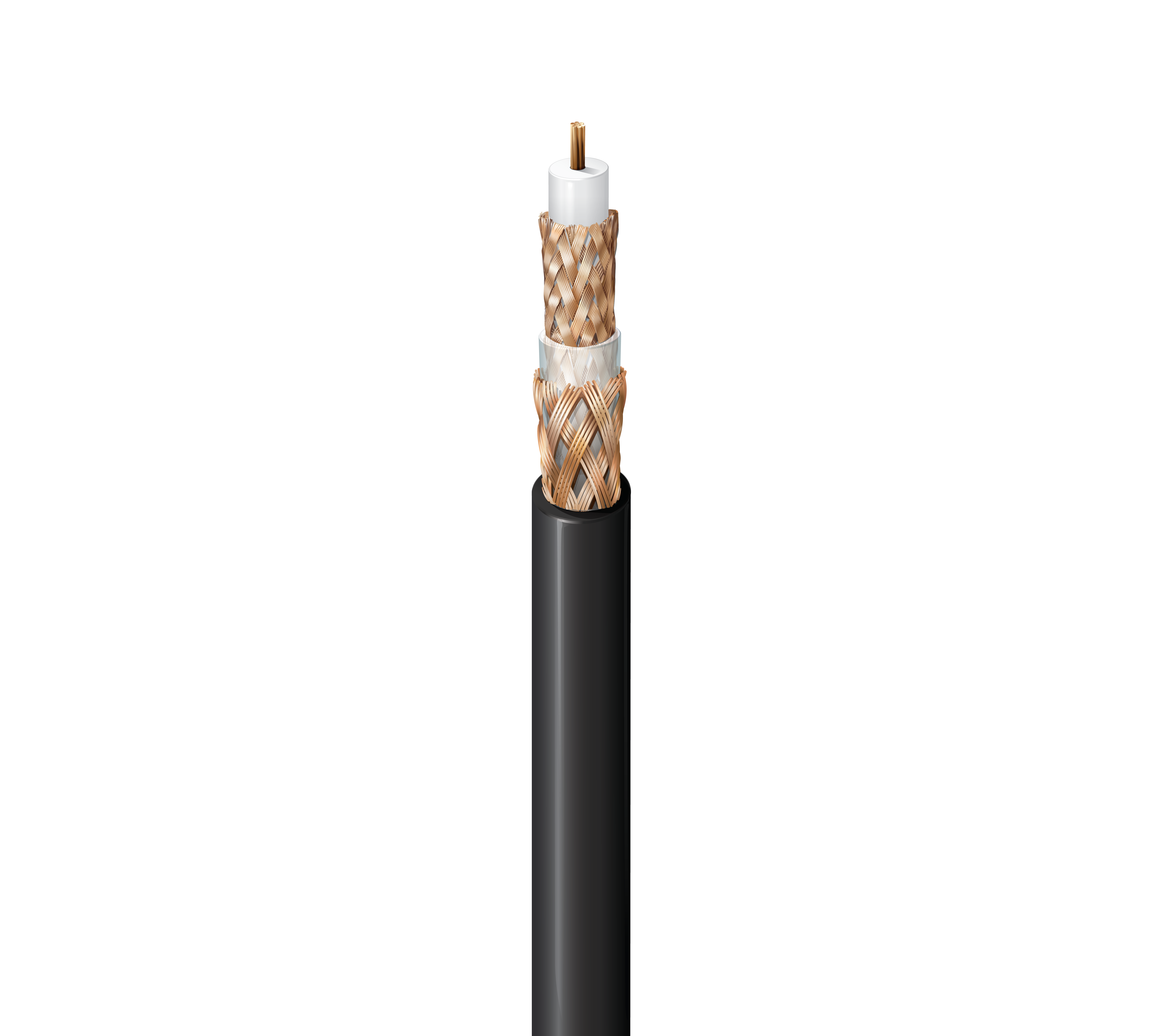

1857 A

Triaxial, RG59, 22 AWG verseiltes BC (blankes Kupfer), Doppelt 95 % BC (blankes Kupfer)-Geflecht, Belflex® Jkt, flexibel

…
Triaxial, RG59, 22 AWG (19x34) blanker Kupferleiter, PE-Isolierung, Geflecht aus 95 % blankem Kupfer, PE-Isolierung, Geflecht aus 95 % blankem Kupfer, Belflex® Ummantelung, flexibel
Englisch
Angebot anfordern
Teilen
Produktbenachrichtigungen erhalten

Technische Daten
Einen Fehler melden
Produktbeschreibung

Mögliche Anwendungen

Analoges Video; Kamera mit CCU (Kamerasteuereinheit) verbinden

Konstruktionsmerkmale

RG-Typ

59

Leiter
Größe Verseilung Nennwert Durchmesser Material
22 AWG 19x34 0,031 Zoll BC – blankes Kupfer
Isolierung
Material Nenndurchmesser der Isolierung Farbcodierung
PE – Polyethylen (Schaum) 0,143 Zoll (3,63 mm) Weiß
Innenabschirmung
Layer Abschirmungstyp Material Abdeckung
1 Geflecht Blankes Kupfer (BC) 95 %
Innere Ummantelung
Material Nennwert Durchmesser
PE – Polyethylen 0,216 Zoll (5,49 mm)
Äußere Abschirmung
Layer Abschirmungstyp außen Material Abdeckung
1 Geflecht Blankes Kupfer (BC) 95 %
Äußere Ummantelung
Material Nennwert Durchmesser
PVC – Polyvinylchlorid 0,360 Zoll (9,14 mm)

Gesamtdurchmesser des Kabels (Nennwert)

0,360 Zoll (9,14 mm)

Elektrische Kenndaten
Rückflussdämpfung
Frequenz Min. Rückflussdämpfung
5–850 MHz 21 dB
850–3000 MHz 15 dB
Dämpfung
Frequenz Nom. Dämpfung
1 MHz 0,30 dB/100 Fuß
3,6 MHz 0,50 dB/100 Fuß
10 MHz 0,80 dB/100 Fuß
71,5 MHz 2,20 dB/100 Fuß
135 MHz 3,10 dB/100 Fuß
270 MHz 4,50 dB/100 Fuß
360 MHz 5,40 dB/100 Fuß
540 MHz 6,80 dB/100 Fuß
720 MHz 8,10 dB/100 Fuß
750 MHz 8,40 dB/100 Fuß
1000 MHz 10,10 dB/100 Fuß
1500 MHz 13,30 dB/100 Fuß
2250 MHz 17,60 dB/100 Fuß
3000 MHz 21,40 dB/100 Fuß
Elektrik
Nennwert Leiter DCR Nennwert Innenabschirmung DRC Nennwert äußere Abschirmung DCR Nennkapazität Leiter-zu-Abschirmung Nennwert Impedanz Nennwert Ausbreitungsgeschwindigkeit
14,0 Ohm/1000 Fuß 2,5 Ohm/1000 Fuß (8,2 Ohm/km) 1,6 Ohm/1000 Fuß (5,2 Ohm/km) 17,0 pF/ft (55,8 pF/m) 75 Ohm 77 %
Speisung
Nennspannung
300 V
Mechanische Kenndaten
Temperatur
Betrieb
-50 °C bis +80 °C
Biegeradius
Mindestinstallation
3,6 Zoll (91 mm)

Maximale Zugspannung

102 Pfund (46.3 kg)

Gewicht Kabelgebinde

79 lbs/1000 Fuß

Standards und Compliance

Umweltverträglichkeit

Innenbereich/Außenbereich, Innenbereich, Freileitungen – Bei Unterstützung durch Längstragseil

Nachhaltigkeit

CA Prop 65

​​​​​​​CPR-Compliance

CPR Euroklasse: Eca

Einhaltung der europäischen Richtlinien

EU CE-Zeichen, EU-Richtlinie 2015/863/EU (RoHS 2 Ergänzung), REACH, EU-Richtlinie 2011/65/EU (RoHS 2), EU-Richtlinie 2012/19/EU (WEEE)

Compliance mit Vorschriften im Vereinigten Königreich

UKCA-Kennzeichnung

APAC-Compliance

China RoHS II (GB/T 26572-2011)

Geschichte

Aktualisierung und Überarbeitung

Revisionsnummer: 0.464 Revisionsdatum: 29.04.2024

Alle technischen Daten anzeigen
Technische Daten ausblenden
Artikelnummer
Artikelnr. Farbe Wicklung Länge UPC Fußnote
1857A B59500 Schwarz, matt Rolle 500 ft 612825358404 C
1857A B591000 Schwarz, matt Rolle 1.000 ft 612825358411 C
1857A B594000 Schwarz, matt Rolle 4.000 ft 612825352181
1857A B595000 Schwarz, matt Rolle 5.000 ft 612825436140
1857A 0061000 Blau, hell Rolle 1.000 ft 612825356660 C
1857A 0021000 Rot Rolle 1.000 ft 612825357643 C
1857A 0071000 Violett Rolle 1.000 ft 612825356578 C
1857A 004500 Gelb Rolle 500 ft 612825356677
1857A 0041000 Gelb Rolle 1.000 ft 612825356684 C
