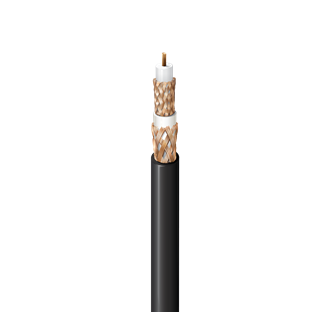

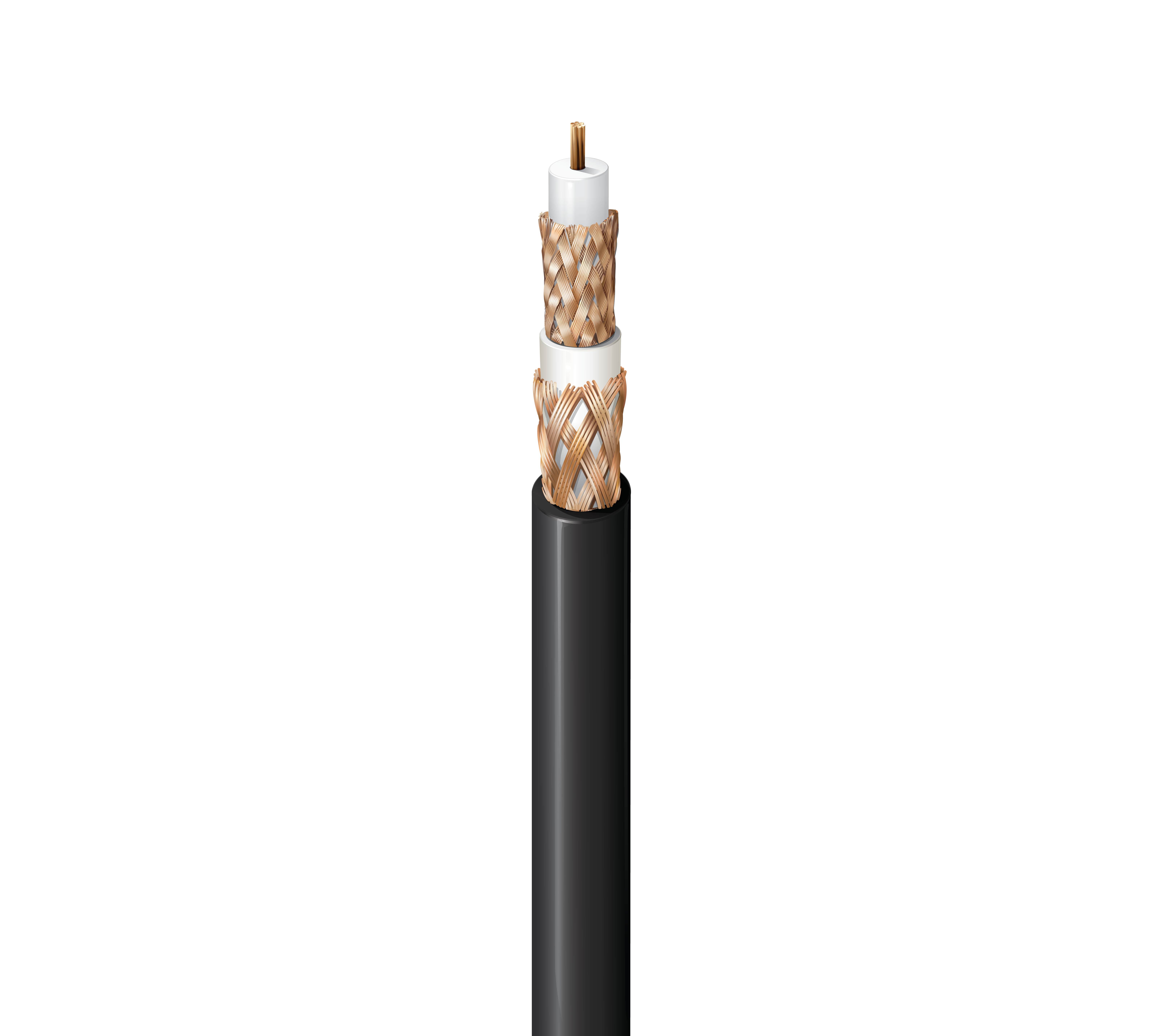

1859 A

Triaxial, RG11, 15 AWG verseiltes BC (blankes Kupfer), doppeltes Geflecht aus blankem Kupfer, PVDF-Ummantelung, CMP

…
Triaxial, RG11, 15 AWG (19x27) blanker Kupferleiter, FEP-Isolierung, Geflecht aus 95 % blankem Kupfer, PVDF-Isolierung, Geflecht aus 90 % blankem Kupfer, PVDF-Ummantelung, CMP
Englisch
Angebot anfordern
Teilen
Produktbenachrichtigungen erhalten

Technische Daten
Einen Fehler melden
Produktbeschreibung

Mögliche Anwendungen

Analoges Video; Kamera mit CCU (Kamerasteuereinheit) verbinden

Konstruktionsmerkmale

RG-Typ

11

Leiter
Größe Verseilung Nennwert Durchmesser Material
15 AWG 19x27 0,064 Zoll BC – blankes Kupfer
Isolierung
Material Nenndurchmesser der Isolierung
FEP – Fluoriertes Ethylenpropylen (Schaum) 0,285 Zoll (7,24 mm)
Innenabschirmung
Layer Abschirmungstyp Material Abdeckung
1 Geflecht Blankes Kupfer (BC) 95 %
Innere Ummantelung
Material Nennwert Durchmesser
PVDF – Polyvinylidenfluorid 0,350 Zoll (8,89 mm)
Äußere Abschirmung
Layer Abschirmungstyp außen Material Abdeckung
1 Geflecht Blankes Kupfer (BC) 90 %
Äußere Ummantelung
Material Nennwert Durchmesser
PVDF – Polyvinylidenfluorid 0,406 Zoll (10,3 mm)
Elektrische Kenndaten
Rückflussdämpfung
Frequenz Min. Rückflussdämpfung
5–850 MHz 21 dB
850–4500 MHz 15 dB
Elektrik
Nennwert Leiter DCR Nennwert Innenabschirmung DRC Nennwert äußere Abschirmung DCR Nennkapazität Leiter-zu-Abschirmung Nennwert Impedanz Nennwert Ausbreitungsgeschwindigkeit
3,0 Ohm/1000 Fuß (9,8 Ohm/km) 1,4 Ohm/1000 Fuß (4,6 Ohm/km) 1,3 Ohm/1000 Fuß (4,3 Ohm/km) 16,5 pF/ft (54,1 pF/m) 75 Ohm 80 %
Speisung
UL-Nennspannung
300 V (CMP)
Mechanische Kenndaten
Temperatur
UL-Temperatur Betrieb
125 °C -20 °C bis +125 °C
Biegeradius
Mindestinstallation
4,0 Zoll

Maximale Zugspannung

209 Pfund (94.8 kg)

Gewicht Kabelgebinde

127 lbs/1000 Fuß

Standards und Compliance

Umweltverträglichkeit

Innenbereich – Plenum, Innenbereich

Nachhaltigkeit

CA Prop 65

Entflammbarkeit/Brandverhalten

NFPA 262

NEC/UL-Compliance

CMP

CEC/C(UL)-Compliance

CMP

Einhaltung der europäischen Richtlinien

EU CE-Zeichen, EU-Richtlinie 2015/863/EU (RoHS 2 Ergänzung), REACH, EU-Richtlinie 2011/65/EU (RoHS 2), EU-Richtlinie 2012/19/EU (WEEE)

APAC-Compliance

China RoHS II (GB/T 26572-2011)

Geschichte

Aktualisierung und Überarbeitung

Revisionsnummer: 0.357 Revisionsdatum: 27.11.2023

Alle technischen Daten anzeigen
Technische Daten ausblenden
Artikelnummer
Artikelnr. Farbe Wicklung Länge UPC Fußnote
1859A 010500 Schwarz Rolle 500 ft 612825125136 C
1859A 0101000 Schwarz Rolle 1.000 ft 612825125129 C
1859A 0103000 Schwarz Rolle 3.000 ft 612825381129
1859A 0105000 Schwarz Rolle 5.000 ft 612825435785
