Artikelnummer: 8259

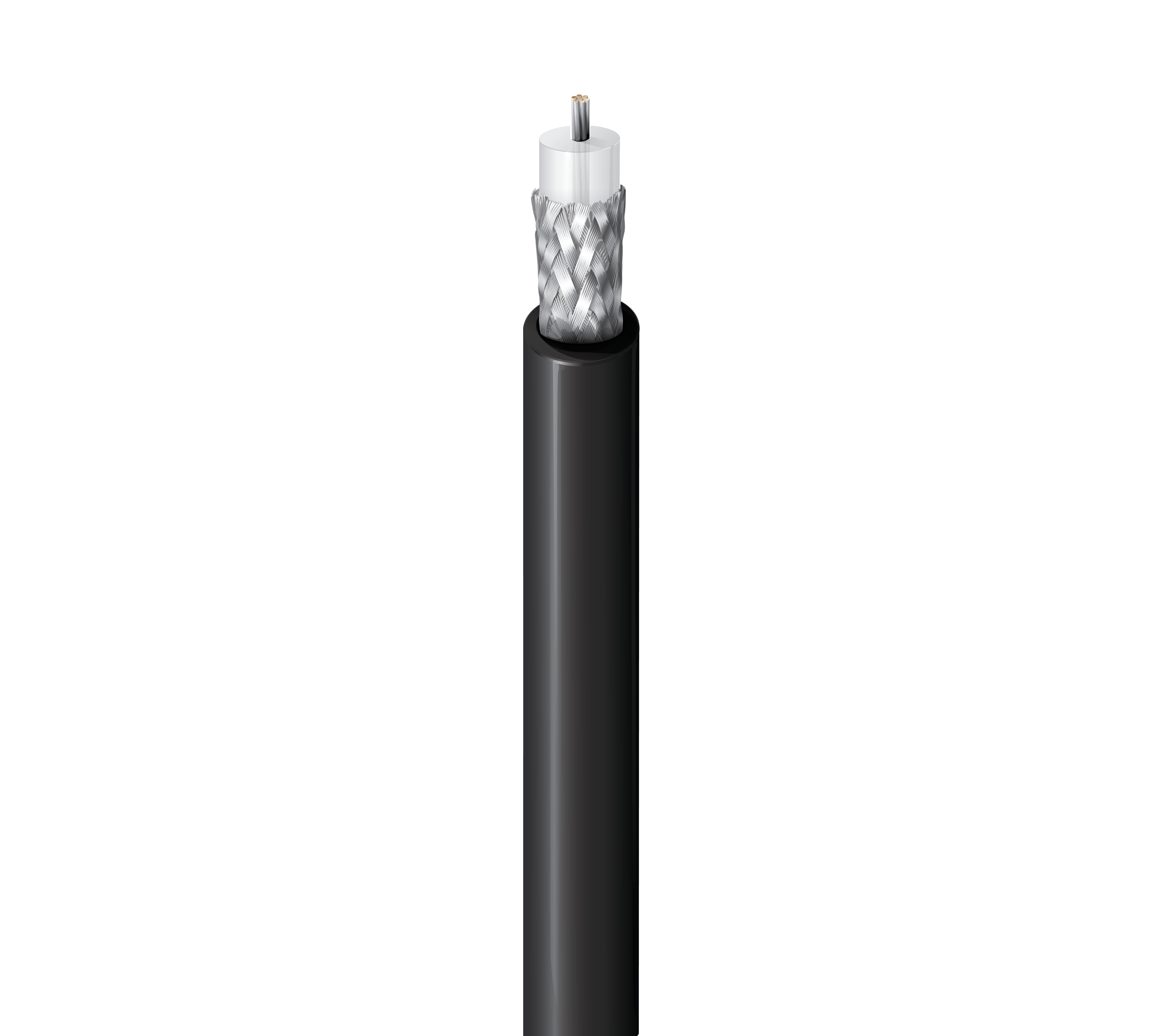

50 Ohm Wireless Übertragungskoaxialkabel, RG-58, 20 AWG Str TC (verzinntes Kupfer), Geflecht aus 95% TC (verzinntes Kupfer), PVC-Ummantelung

50 Ohm Wireless Übertragungskoaxialkabel, RG-58, 20 AWG (19x33) Verzinnter Kupferleiter , PE-Isolierung, 95 % verzinnte Kupfergeflechtabschirmung, PVC-Ummantelung

  • Verfügbarkeit:
    Global
  • Globale Bestandsaufnahme:
    Verfügbar
8259
  • 8259
1 von 1

Technische Daten

Einen Fehler melden

Mögliche Anwendungen

Drahtlose Punkt-zu-Punkt- und Punkt-zu-Mehrpunkt-Antennenkommunikation; Wireless Mikrofone, Zwei-Wege-Funkgeräte, Amateurfunk (Ham), Low-Power FM, GPS, RFID (Radiofrequenz-Identifikation)

RG-Typ

58

Leiter

Größe Verseilung Nennwert Durchmesser Material
20 AWG 19x33 0,035 Zoll TC – Verzinntes Kupfer

Isolierung

Material Nenndurchmesser der Isolierung Farbcodierung
PE – Polyethylen 0,117 Zoll (2,97 mm) Weiß

Äußere Abschirmung

Abschirmungstyp außen Material Abdeckung
Geflecht Verzinntes Kupfer (TC) 95 %

Äußere Ummantelung

Material Nennwert Durchmesser
PVC – Polyvinylchlorid 0,193 Zoll (4,90 mm)

Gesamtdurchmesser des Kabels (Nennwert)

0,193 Zoll (4,90 mm)

Dämpfung

Frequenz Nom. Dämpfung
1 MHz 0,4 dB/100 Fuß
10 MHz 1,5 dB/100 Fuß
50 MHz 3,7 dB/100 Fuß
100 MHz 5,4 dB/100 Fuß
200 MHz 8,1 dB/100 Fuß
400 MHz 12,4 dB/100 Fuß
700 MHz 17,7 dB/100 Fuß
900 MHz 21,1 dB/100 Fuß
1000 MHz 22,8 dB/100 Fuß

Elektrik

Nennwert Leiter DCR Nennwert äußere Abschirmung DCR Nennkapazität Leiter-zu-Abschirmung Nennwert Impedanz Nennwert Ausbreitungsgeschwindigkeit
9,7 Ohm/1000 ft (32 Ohm/km) 3,8 Ohm/1000 ft (12 Ohm/km) 30,8 pF/ft (101 pF/m) 50 Ohm 66 %

Speisung

Nennspannung
1900 V

Temperatur

Betrieb
-30 °C bis +75 °C

Biegeradius

Mindestinstallation
1,9 Zoll (48 mm)

Maximale Zugspannung

42 lbs (19 kg)

Gewicht Kabelgebinde

25 lbs/1000 Fuß

Umweltverträglichkeit

Innenbereich (keine Riser oder Plenum), Innenbereich, Freileitungen – nur Schwarz, bei Unterstützung durch Längstragseil

Nachhaltigkeit

CA Prop 65

​​​​​​​CPR-Compliance

CPR Euroklasse: Eca; CPR UKCA Klasse: Eca

Einhaltung der europäischen Richtlinien

EU CE-Zeichen, EU-Richtlinie 2015/863/EU (RoHS 2 Ergänzung), REACH, EU-Richtlinie 2011/65/EU (RoHS 2), EU-Richtlinie 2012/19/EU (WEEE)

Compliance mit Vorschriften im Vereinigten Königreich

UKCA-Kennzeichnung

APAC-Compliance

China RoHS II (GB/T 26572-2011)

Aktualisierung und Überarbeitung

Revisionsnummer: 0.531 Revisionsdatum: 03.02.2025

Aktualisierung und Überarbeitung

Revisionsnummer: 0.531 Revisionsdatum: 03.02.2025

Artikelnummer

Artikelnr. Farbe Wicklung Länge UPC Fußnote
8259 010100 Schwarz Rolle 100 ft 612825197379
8259 010500 Schwarz Rolle 500 ft 612825197393 C
8259 010U500 Schwarz UnReel 500 ft 612825357636
8259 0101000 Schwarz Rolle 1.000 ft 612825197386 C
8259 010U1000 Schwarz UnReel 1.000 ft 612825197355
8259 0105000 Schwarz Rolle 5.000 ft 612825197348 C
