Produktnummer: MRG214

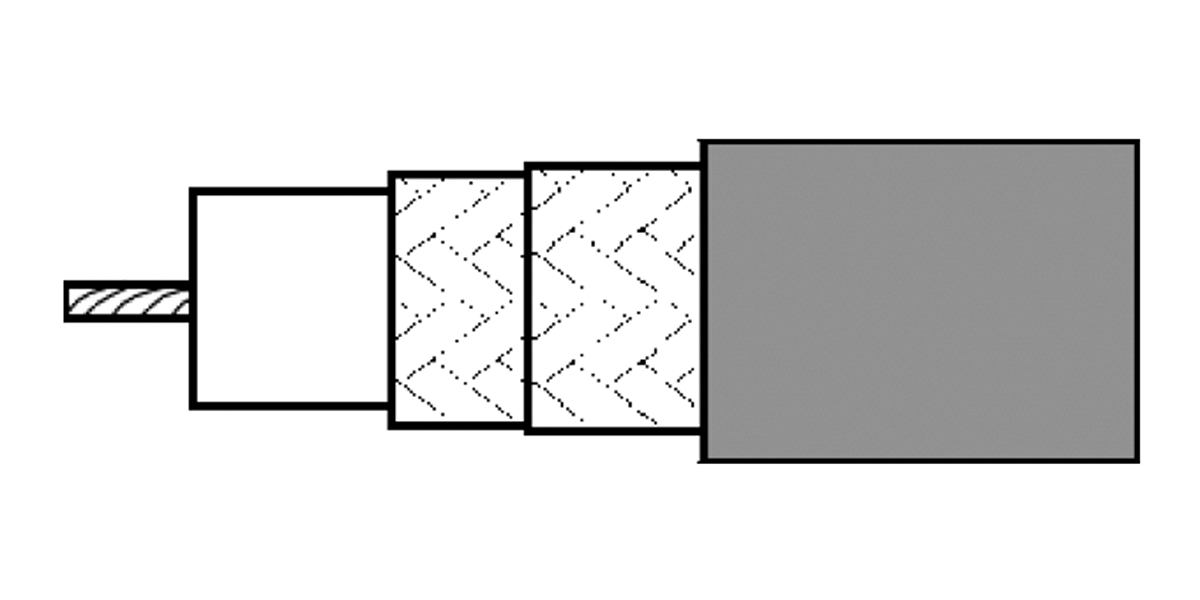

MRG2140 – Mil-Spec-Koaxialkabel, 50 Ohm, RG-214, 13 AWG Str SC, doppeltes SC-Geflecht, PVC-Ummantelung, kommerziell

Mil-Spec-Koaxialkabel, 50 Ohm, RG-214, 13 AWG (7 x 21) versilberter Kupferleiter, PE-Isolierung, 95 %/90 % versilberte Kupfergeflechtabschirmung, PVC-Ummantelung, kommerziell

  • Verfügbarkeit:
    EMEA | Asien-Pazifik
  • Status:
    Aktiv
MRG214
5 von 5

Technische Daten

Expand All

Mögliche Anwendungen

Drahtlose Punkt-zu-Punkt- und Punkt-zu-Mehrpunkt-Antennenkommunikation; Drahtlose Mikrofone, Funkgeräte, Amateurfunk, Low Power FM, GPS, RFID (Radio Frequency Identification)

RG-Typ

214

Leiter

No. of Elements Size Stranding Nom. Diameter Material
1 13 AWG Stranded 2.25 mm SCCS - Silvered Copper Covered Steel

Isolierung

Material Nom. Insulation Diameter
PE - Polyethylene 7.25 mm (0.285 in)

Äußere Abschirmung

Layer Outer Shield Type Material Coverage
1 Braid Silvered Copper (SC) 86%
2 Braid Silvered Copper (SC) 90%

Äußere Ummantelung

Material Nom. Diameter
PVC - Polyvinyl Chloride 10.8 mm

Äußere Ummantelung1 Anmerkungen zur Tabelle

Gemäß Europäischem Standard EN 50290-2-20

Rückflussdämpfung

Frequency Min. Return Loss
100 - 1000 MHz 23 dB

Dämpfung

Frequency Nom. Attenuation
50 MHz 4.3 dB/100m
230 MHz 9.9 dB/100m
470 MHz 14.9 dB/100m
860 MHz 21.3 dB/100m
1000 MHz 23.3 dB/100m

Anmerkungen zur Dämpfungstabelle

Max. Dämpfung 10 % höher

Nennleistung

Frequency Max. Power Rating
100 MHz 760 W
1,000 MHz 175 W

Elektrik

Max. Conductor DCR Nom. Outer Shield DCR Nom. Capacitance Cond-to-Shield Nom. Characteristic Impedance Nom. Velocity of Prop.
6 Ohm/km (1.8 Ohm/1000ft) 3.1 Ohm/km (0.94 Ohm/1000ft) 100 pF/m (30 pF/ft) 50 Ohm 66%

Temperatur

Operating Installation Storage
-40°C To +70°C -5°C To +50°C -40°C To +70°C

Biegeradius

Stationary Min.
110 mm (4.3 in)

Gewicht Kabelgebinde

181 kg/km

Umweltverträglichkeit

Innenbereich – Euroklasse Eca

Entflammbarkeit/Brandverhalten

IEC 60332-1-2

​​​​​​​CPR-Compliance

CPR Euroklasse: Eca; CPR UKCA Klasse: Eca

ISO/IEC-Compliance

IEC 61196

Compliance mit Vorschriften im Vereinigten Königreich

UKCA-Kennzeichnung

Aktualisierung und Überarbeitung

Revisionsnummer: 0.203 Revisionsdatum: 02-20-2026

Aktualisierung und Überarbeitung

Revisionsnummer: 0.203 Revisionsdatum: 02-20-2026


Report An Error

Artikelnummer

Artikelnr. Farbe Wicklung Länge EAN
MRG214.0025 Schwarz Rolle 25 m 8719605103123
MRG214.00100 Schwarz Rolle 100 m 8719605103116
MRG214.00200 Schwarz Rolle 200 m 8719605181602
MRG214.00500 Schwarz Rolle 500 m 8719605103130
