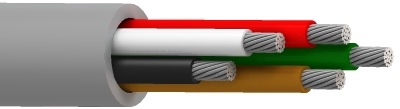

Artikelnummer: 8445MN

SpaceMaker™, 5 C #22 Str TC (verzinntes Kupfer), PO-Isolierung, PVC-Ummantelung, AWM 2937

SpaceMaker™, 5 Leiter 22AWG (19x34) verzinntes Kupfer, PO-Isolierung, äußere Ummantelung aus PVC, AWM 2937

  • Verfügbarkeit:
    Global
  • Globale Bestandsaufnahme:
    Verfügbar
8445MN
  • 8445MN
1 von 1

Technische Daten

Einen Fehler melden

Leiter

Komponente Anzahl der Elemente Größe Verseilung Material
Leiter 5 22 AWG 19x34 TC – Verzinntes Kupfer

Isolierung

Komponente Material Nenndicke Nenndurchmesser der Isolierung Farbcodierung
Leiter PP – Polypropylen 0,010 Zoll (0,25 mm) 0,050 Zoll (1,3 mm) Schwarz, Weiß, Rot, Grün, Braun

Äußere Abschirmung

Material
Keine Abschirmung

Äußere Ummantelung

Material Nenndicke Nennwert Durchmesser
PVC – Polyvinylchlorid 0,016 Zoll (0,41 mm) 0,167 Zoll

Gesamtdurchmesser des Kabels (Nennwert)

0,167 Zoll

Elektrik

Nennwert Leiter DCR Nennkapazität Leiter-zu-Leiter Nennwert Impedanzeigenschaft Max. Bemessungsstrom
18,1 Ohm/1000 Fuß 16,6 pF/ft (54,5 pF/m) 51 Ohm 2,32 Amp pro Leiter bei 25 ºC

Speisung

UL-Nennspannung
300 V

Temperatur

UL-Temperatur Betrieb
80 °C -20 °C bis +80 °C

Biegeradius

Mindestspannung im Ruhezustand Mindestinstallation
0,670 Zoll (17,0 mm) 0,670 Zoll

Maximale Zugspannung

47,5 lbs (21,5 kg)

Gewicht Kabelgebinde

19 lbs/1000 Fuß

Umweltverträglichkeit

Innenbereich

AWM-Compliance

AWM 2937

Einhaltung der europäischen Richtlinien

EU CE-Zeichen, EU-Richtlinie 2015/863/EU (RoHS 2 Ergänzung), 2011/65/EU (RoHS 2) und 2012/19/EU (WEEE)

Aktualisierung und Überarbeitung

Revisionsnummer: 0.201 Revisionsdatum: 05.05.2023

Aktualisierung und Überarbeitung

Revisionsnummer: 0.201 Revisionsdatum: 05.05.2023

Artikelnummer

Artikelnr. Farbe Wicklung Länge UPC
8445MN 006100 Blau, hell Rolle 100 ft 612825388647
8445MN 0061000 Blau, hell Rolle 1.000 ft 612825388654
8445MN 008100 Grau Rolle 100 ft 612825388661
8445MN 0081000 Grau Rolle 1.000 ft 612825388678
8445MN 004100 Gelb Rolle 100 ft 612825388623
8445MN 0041000 Gelb Rolle 1.000 ft 612825388630
