9967

Elektronisch, 3 C #22 Str TC (verzinntes Kupfer), PVC-NYL-Isolierung, OA TC (verzinntes Kupfer) Brd, PVC-Ummantelung

…

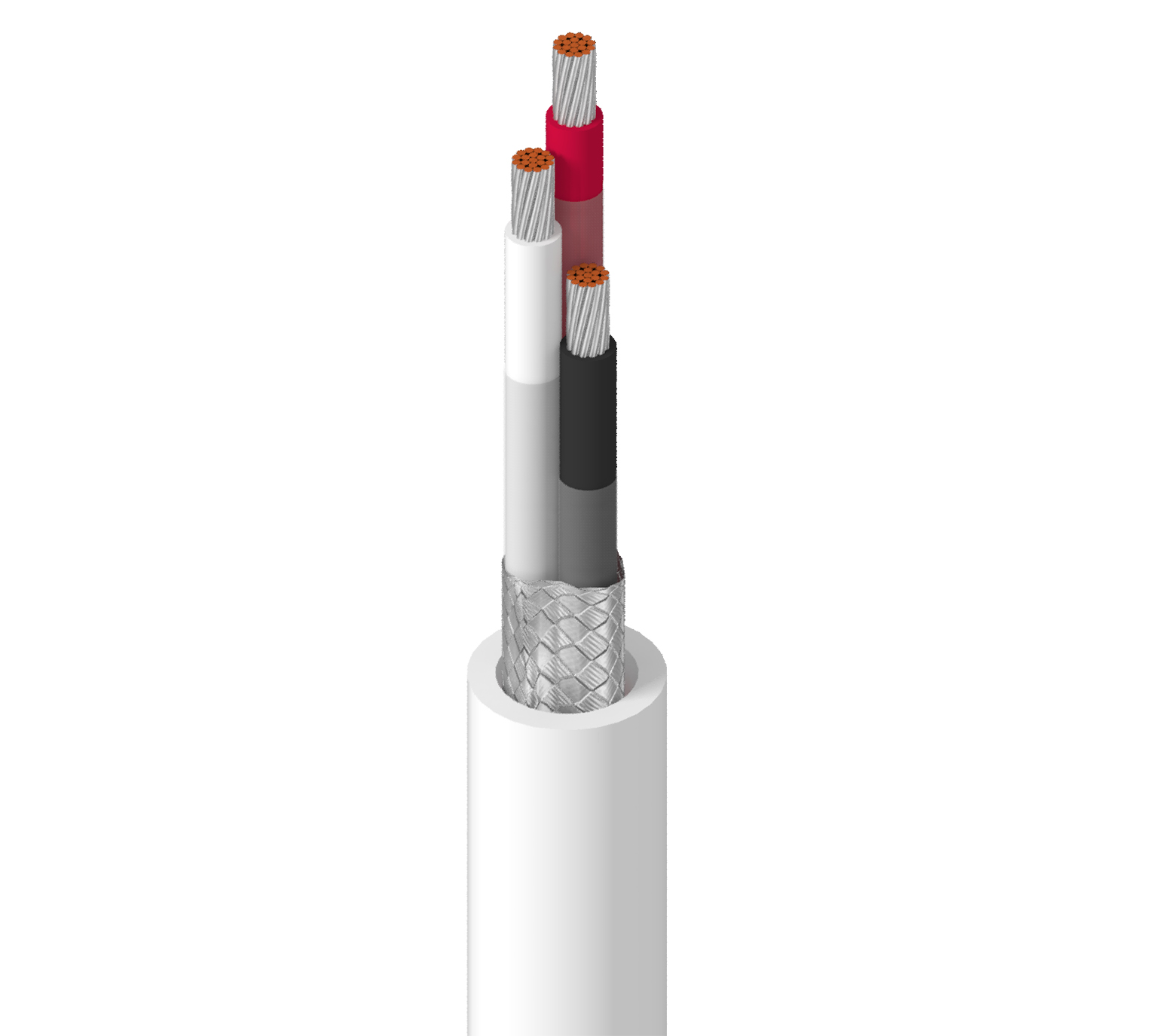

Elektronisch, 3 Leiter 22AWG (19x34) verzinntes Kupfer, PVC-NYL-Isolierung, Komplette Abschirmung aus verzinntem Kupfergeflecht (90 %), äußere Ummantelung aus PVC
Englisch
Angebot anfordern
Teilen
Muster anfordern Produktmeldungen erhalten

Technische Daten
Einen Fehler melden
Produktbeschreibung

Mögliche Anwendungen

MIL-W-16878 (Bauform B) Spez.; bis 600 V analoge Signale; bis zu 600 V Spannungsregelung

Konstruktionsmerkmale
Leiter
Komponente Anzahl der Elemente Größe Verseilung Material
Leiter 3 22 19x34 TC – Verzinntes Kupfer
Isolierung
Material Nenndicke Nenndurchmesser der Isolierung Farbcodierung
PVC/Nylon – Polyvinylchlorid + Nylon 0,0125 Zoll (0,318 mm) 0,056 Zoll (1,4 mm) Weiß, Schwarz, Rot
Nylon 0,003 Zoll (0,076 mm)
Äußere Abschirmung
Abschirmungstyp Material Abdeckung
Geflecht Verzinntes Kupfer (TC) 90 %
Äußere Ummantelung
Material Nenndicke Nennwert Durchmesser
PVC – Polyvinylchlorid 0,02 Zoll (0,51 mm) 0,184 Zoll
Elektrische Kenndaten
Elektrik
Nennwert Leiter DCR Nennkapazität Leiter-zu-Leiter Nennkapazität Leitung-zu-Sonstige (Leitungen + Abschirmung) Max. Bemessungsstrom
15,3 Ohm/1000 Fuß 45 pF/Fuß (150 pF/m) 88 pF/Fuß (290 pF/m) 2,8 Amp pro Leiter bei 25 ºC
Speisung
Nennspannung
600 V
Mechanische Kenndaten
Temperatur
UL-Temperatur Betrieb
105 °C -20 °C bis +105 °C
Biegeradius
Mindestspannung im Ruhezustand Mindestinstallation
1,84 Zoll (46,7 mm) 1,84 Zoll

Maximale Zugspannung

28,5 lbs (12,9 kg)

Gewicht Kabelgebinde

24 lbs/1000 Fuß

Standards und Compliance

​​​​​​​CPR-Compliance

CPR Euroklasse: Eca

Millitärische Compliance

MIL-W-16878E/17 (isolierter Leiter)

Einhaltung der europäischen Richtlinien

EU CE-Kennzeichnung, EU-Richtlinie 2011/65/EU (RoHS 2), EU-Richtlinie 2012/19/EU (WEEE)

Compliance mit Vorschriften im Vereinigten Königreich

UKCA-Kennzeichnung

APAC-Compliance

China RoHS II (GB/T 26572-2011)

Geschichte

Aktualisierung und Überarbeitung

Revisionsnummer: 0.513 Revisionsdatum: 01.12.2023

Alle technischen Daten anzeigen
Technische Daten ausblenden
Artikelnummer
Artikelnr. Farbe UPC Fußnote
9967 009100 Weiß 612825265344
9967 0091000 Weiß 612825265351 C
9967 009500 Weiß 612825265368
