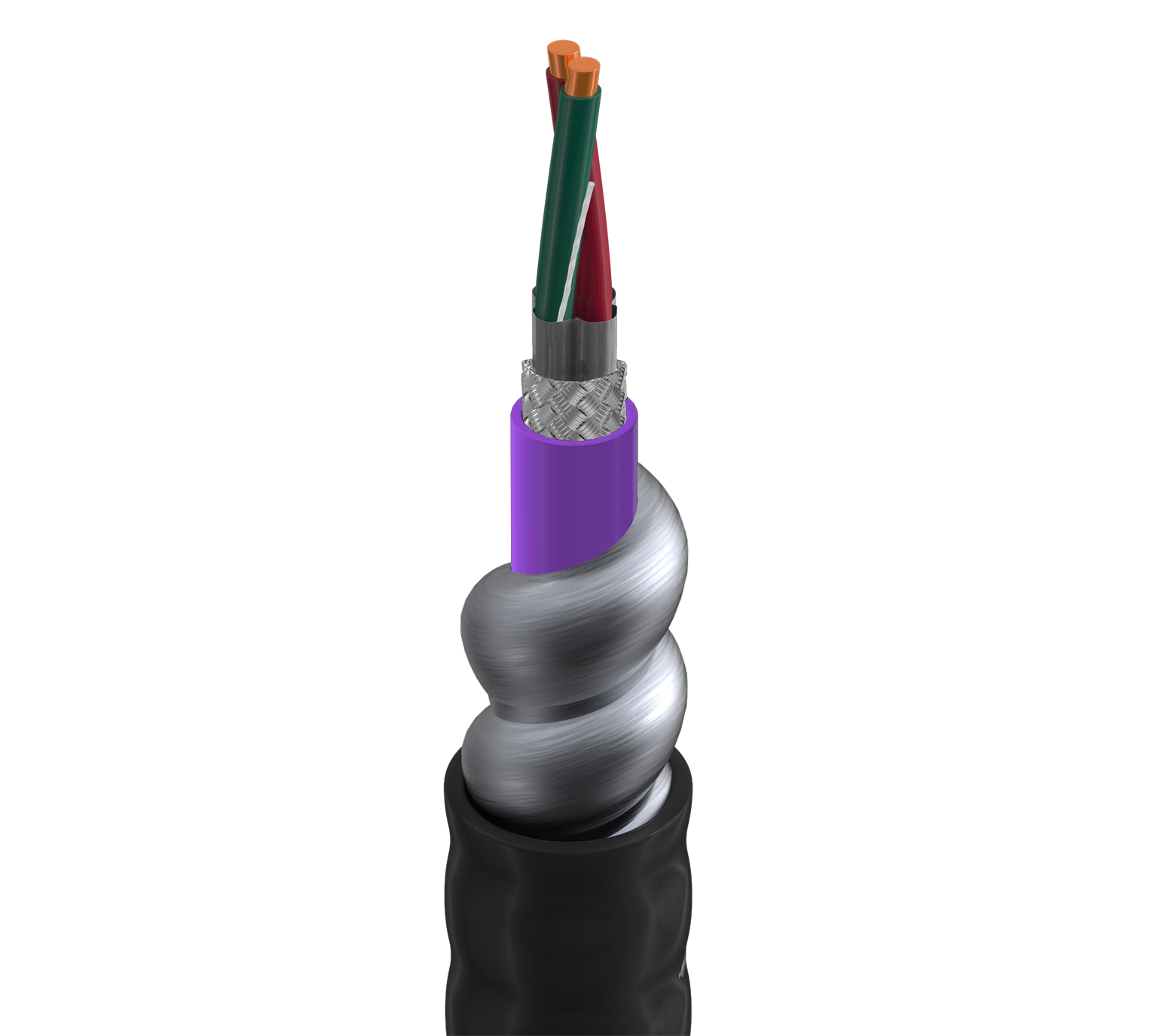

Produktnummer: 123107A

RS485, 2 Pr #22 Str TC, PE Ins, OS+TC Brd, PVC Jkt, AIA Armor, PVC Jkt, CM, PLTC

RS-485, 2 Paar 22AWG (7x30) verzinntes Kupfer, PE-Isolierung, Gesamtabschirmung aus Beldfoil®+verzinntem Kupfergeflecht (65 %), PVC-Innenmantel, Aluminium-Interlock-Panzerung, PVC-Außenmantel, CM, PLTC

  • Verfügbarkeit:
    Global
  • Status:
    Aktiv
123107A
  • 123107A
1 von 1

Technische Daten

Expand All

Mögliche Anwendungen

Belastung durch Nagetiere, Quetschungen oder Schnitte durch Gewalteinwirkung, Vergraben, serielle Kommunikation (RS-485-Standard) bestehend aus SPS, VFDs, HMIs, Motoren, RTU, SCADA usw. in lauten Umgebungen über große Entfernungen, im Freien wie Solaranlagen, Beleuchtung usw.

Leiter

Element No. of Elements Size Stranding Material
Pair(s) 2 22 AWG 7x30 TC - Tinned Copper

Isolierung

Element Material Nom. Thickness Nom. Insulation Diameter Color Code Notes
Pair(s) PE - Polyethylene (Foam) 0.025 in (0.64 mm) 0.079 in (2.0 mm) White/Blue Stripe & Blue/White Stripe, White/Orange Stripe & Orange/White Stripe HDPE

Äußere Abschirmung

Shield Type Material Coverage Drainwire Type
Tape Bi-Laminate (Alum+Poly) 100% 22 AWG (7x30) TC
Braid Tinned Copper (TC) 65%

Innere Ummantelung

Material Nom. Thickness Nom. Diameter
PVC - Polyvinyl Chloride 0.053 in (1.3 mm) 0.350 in (8.89 mm)

Panzerung

Armor Type & Material Armor Thickness Armor Material Diameter
AIA - Aluminum Interlock Armor 0.025 in 0.560 in

Äußere Ummantelung

Material Nom. Thickness Nom. Diameter
PVC - Polyvinyl Chloride 0.045 in (1.1 mm) 0.690 in (17.5 mm)

Gesamtdurchmesser des Kabels (Nennwert)

0,690 Zoll (17,5 mm)

Elektrik

Element Nom. Conductor DCR Nom. Capacitance Cond-to-Cond Nom. Capacitance Cond-to-Other (Conds + Shield) Nom. Characteristic Impedence Nom. Velocity of Prop. Max. Current
Pair(s) 18.7 Ohm/1000ft 11 pF/ft (36 pF/m) 20.9 pF/ft (68.6 pF/m) 120 Ohm 78% 2.7 Amps per Conductor at 25ºC

Nom äußere Abschirmung DCR@Cond DCR1-CNV

2,95 Ohm/1000 Fuß (9,68 Ohm/km)

Hohe Frequenz (Nennwert/typisch)

Element Frequency [MHz] Nom. Insertion Loss (Attenuation)
Pair(s) 1 0.5 dB/100ft

Speisung

UL Voltage Rating
300 V

Temperatur

UL Temperature Operating Installation
60°C -40°C to +60°C -20°C To +60°C

Anmerkungen zur Temperaturtabelle

-40 °C

Biegeradius

Stationary Min. Installation Min.
8.5 in (220 mm) 8.5 in (220 mm)

Maximale Zugspannung

200 lbs (91 kg)

Gewicht Kabelgebinde

172 Pfund/1000 Fuß

Umweltverträglichkeit

Innenbereich, Außenbereich, Sonnenlichtbeständigkeit

Entflammbarkeit/Brandverhalten

UL 1685, IEEE 1202

NEC/UL-Compliance

Artikel 725, Artikel 800, CM, PLTC

CEC/C(UL)-Compliance

CMG, HLBCD

Einhaltung der europäischen Richtlinien

EU CE-Zeichen, EU-Richtlinie 2015/863/EU (RoHS 2 Ergänzung), 2011/65/EU (RoHS 2) und 2012/19/EU (WEEE)

APAC-Compliance

China RoHS II (GB/T 26572-2011)

Aktualisierung und Überarbeitung

Revisionsnummer: 0.403 Revisionsdatum: 09-07-2025

Fußnote

C – KISTENROLLENAUFBAU., Z – ENDGÜLTIGER AUFBAU KANN BEI SPULEN ODER ROLLEN UM (= ODER -) 10 % UND BEI ABGEROLLTEN KARTONS UM (+ ODER -) 5 % VON DER ANGEGEBENEN LÄNGE ABWEICHEN.

Aktualisierung und Überarbeitung

Revisionsnummer: 0.403 Revisionsdatum: 09-07-2025

Fußnote

C – KISTENROLLENAUFBAU., Z – ENDGÜLTIGER AUFBAU KANN BEI SPULEN ODER ROLLEN UM (= ODER -) 10 % UND BEI ABGEROLLTEN KARTONS UM (+ ODER -) 5 % VON DER ANGEGEBENEN LÄNGE ABWEICHEN.

Report An Error

Artikelnummer

Artikelnr. Farbe Wicklung Länge UPC Fußnote
123107A 0105000 Schwarz Rolle 5.000 ft 612825109631 C Z
