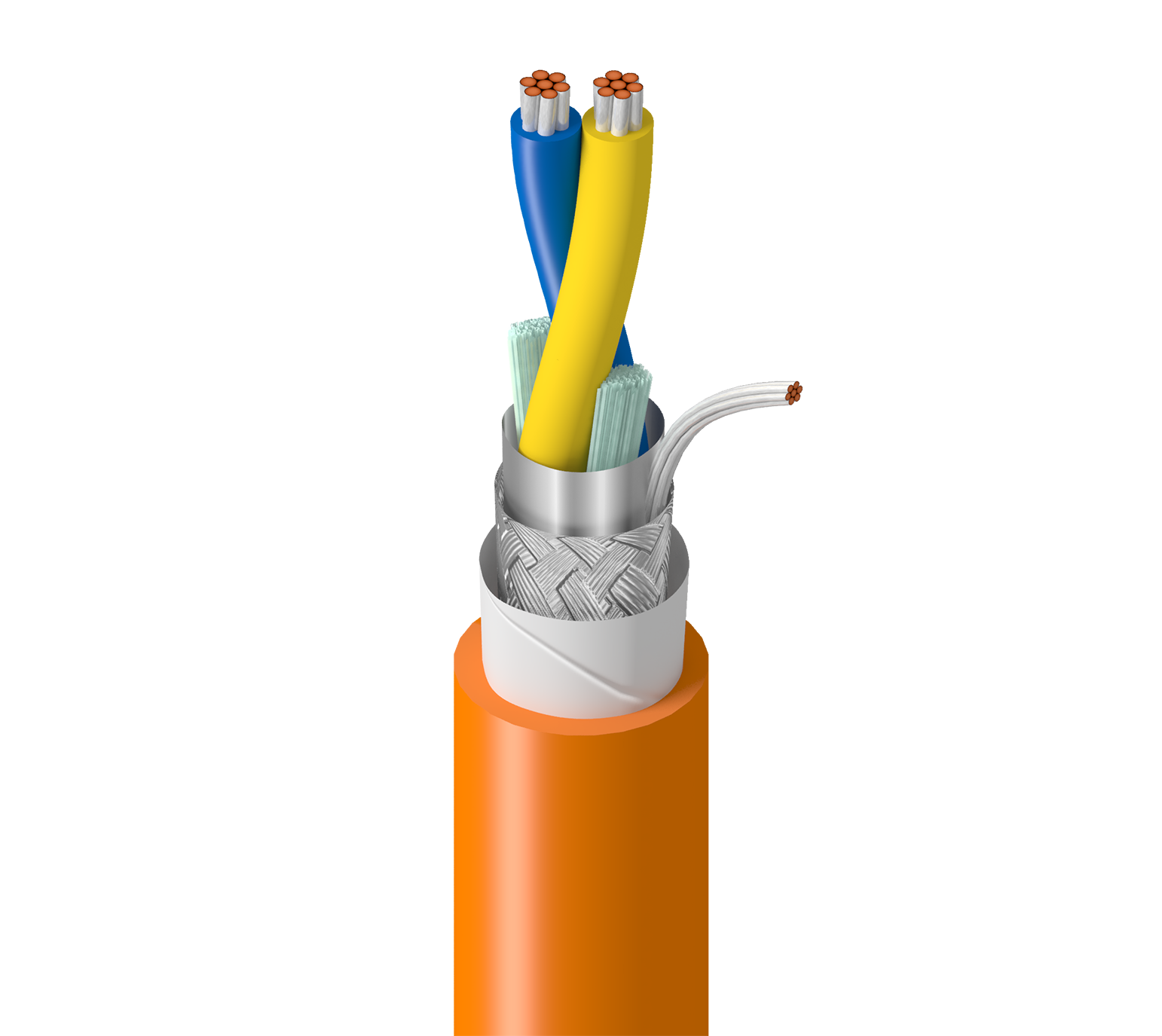

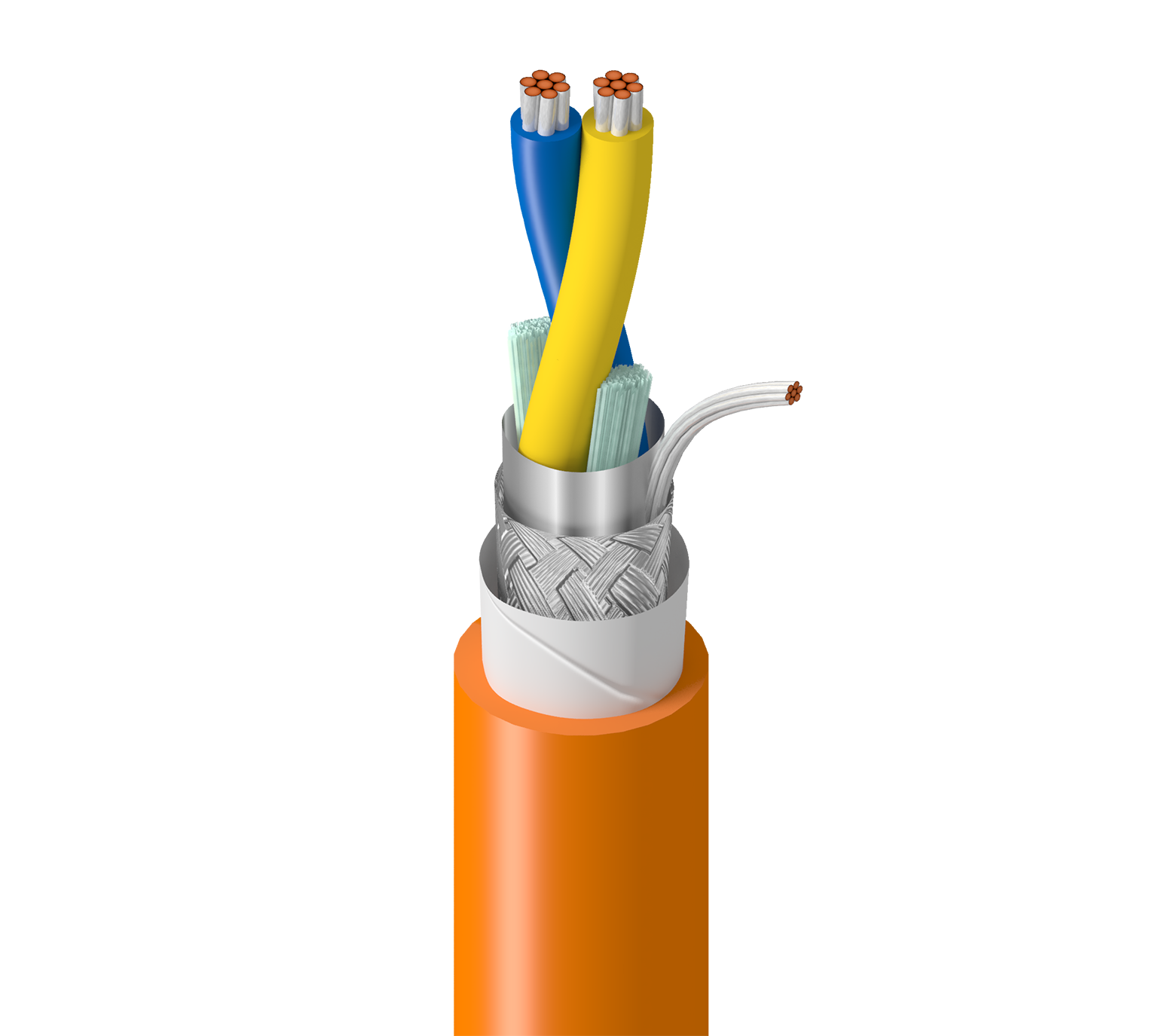

Artikelnummer: 1334A

Feldbus, 1 Pr #18 Str TC, PO-Isolierung, OS+TC Brd, PVC-Ummantelung, CMG

Feldbus, 1 Paar 18AWG (7x26) verzinntes Kupfer, PO-Isolierung, Overall Beldfoil® + Geflecht aus verzinntem Kupfer (65 %) Abschirmung, Orangefarbene äußere Ummantelung aus PVC, CMG

  • Verfügbarkeit:
    Global
  • Status:
    Aktiv
1334 A
  • 1334 A
1 von 1

Technische Daten

Alle aufklappen

Mögliche Anwendungen

Digitale und serielle Zwei-Wege-Kommunikation in anspruchsvoller Umgebung, Anlagen zur Förderung und Raffinierung von Öl und Gas, Petrochemie, Profibus-Prozessautomatisierung oder Basis-Feldbus-Prozessautomatisierung, Umgebungen mit extremen Temperaturen, Belastung durch Luftfeuchtigkeit/Nässe, Staub, und Öl, Anwendungen an entlegenen Orten mit großen Entfernungen, usw.

Leiter

Komponente Anzahl der Elemente Größe Verseilung Material
Paar(e) 1 18 7x26 TC – Verzinntes Kupfer

Isolierung

Material Farbcodierung
PP – Polypropylen Blau und Orange

Äußere Abschirmung

Abschirmungstyp Material Abdeckung
Band Bi-Laminat (Alum + Poly) 100 %
Geflecht Verzinntes Kupfer (TC) 65 %

Äußere Ummantelung

Material Nenndicke Nennwert Durchmesser Ripcord
PVC – Polyvinylchlorid 0,065 Zoll (1,7 mm) 0,287 Zoll (7,29 mm) Ja

Elektrik

Nennwert Leiter DCR Nennkapazität Leiter-zu-Abschirmung Max. kapazitive Unsymmetrie Nennwert Impedanzeigenschaft Nennwert Ausbreitungsgeschwindigkeit Max. Bemessungsstrom
7,2 Ohm/1000 Fuß 45 pF/Fuß (150 pF/m) 1,2 pF/Fuß 100 Ohm 66 % 5,2 Ampere pro Leiter

Nom äußere Abschirmung DCR@Cond DCR1-CNV

3,8 Ohm/1000 ft (12 Ohm/km)

Hohe Frequenz (Nennwert/typisch)

Nennwert Einfügungsverlust (Dämpfung)
0,069 dB/100 Fuß

Speisung

UL-Nennspannung
300 V RMS

Temperatur

UL-Temperatur Betrieb
90 °C -40 °C bis +105 °C

Biegeradius

Mindestspannung im Ruhezustand Mindestinstallation
3,37 Zoll (85,6 mm) 3,37 Zoll (85,6 mm)

Maximale Zugspannung

44,8 lbs (20,3 kg)

Gewicht Kabelgebinde

60 lbs/1000 Fuß

Umweltverträglichkeit

Innenbereich, Außenbereich, Sonnenlichtbeständigkeit, UV-Beständigkeit, Ölbeständigkeit

Entflammbarkeit/Brandverhalten

UL1685 FT4, 1202, IEC 60332-3-24

​​​​​​​CPR-Compliance

CPR Euroklasse: Eca

NEC/UL-Compliance

Artikel 725, Artikel 727, Artikel 800, CMG, ITC, PLTC

CEC/C(UL)-Compliance

CMG

Einhaltung der europäischen Richtlinien

EU CE-Zeichen, EU-Richtlinie 2015/863/EU (RoHS 2 Ergänzung), 2011/65/EU (RoHS 2) und 2012/19/EU (WEEE)

Compliance mit Vorschriften im Vereinigten Königreich

UKCA-Kennzeichnung

Aktualisierung und Überarbeitung

Revisionsnummer: 0.568 Revisionsdatum: 07.09.2025

Fußnote

C – KISTE AUFGEROLLTE AUFMACHUNG.

Aktualisierung und Überarbeitung

Revisionsnummer: 0.568 Revisionsdatum: 07.09.2025

Fußnote

C – KISTE AUFGEROLLTE AUFMACHUNG.

Einen Fehler melden

Artikelnummer

Artikelnr. Farbe Wicklung Länge UPC Fußnote
1334A 0061000 Blau, hell Rolle 1.000 ft 612825112143 C
1334A 0063280 Blau, hell Rolle 3.280 ft 612825112150 C
1334A 0031000 Orange Rolle 1.000 ft 612825112112 C
1334A 0033280 Orange Rolle 3.280 ft 612825112136 C
