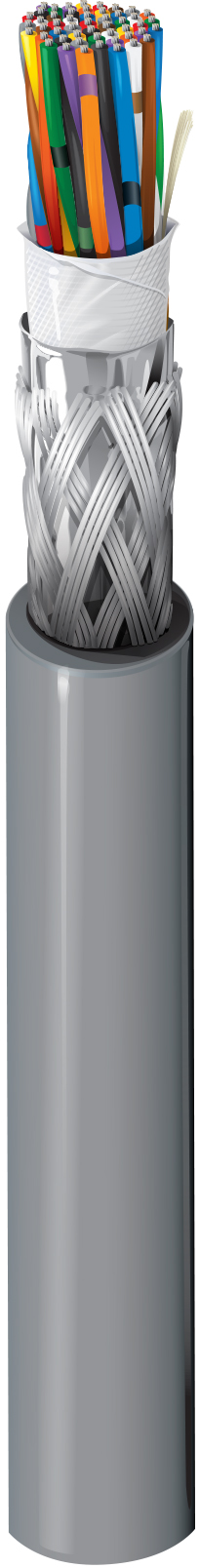

SCSI, 28 AWG Litzenleiter (7 x 36) aus verzinntem Kupfer, flammhemmende Polyolefin-Isolierung, Polypropylen-Pufferschicht, verdrillte Paare, Gesamtabschirmung aus Beldefoil® + Abschirmung aus verzinntem Kupfergeflecht (85 % Abdeckung), siehe Farbcodetabelle (unten), hellgraue PVC-Ummantelung.

Verfügbarkeit:

Global
Status:

Aktiv

Zitieren

Technische Daten
Artikelnummer
Ressourcen

Technische Daten

Expand All

Produktbeschreibung

Mögliche Anwendungen	SCSI II

Konstruktionsmerkmale

Leiter

Element	No. of Elements	Size	Stranding	Material
Pair(s)	34	28	7x36	TC - Tinned Copper

Isolierung

Material	Nom. Thickness	Nom. Insulation Diameter	Color Code	Notes
PP - Polypropylene	0.01 in (0.25 mm)	0.034 in (0.86 mm)	White/Blue & Blue/White, White/Orange & Orange/White, White/Green & Green/White, White/Brown & Brown/White, White/Gray & Gray/White, Red/Blue & Blue/Red, Red/Orange & Orange/Red, Red/Green & Green/Red, Red/Brown & Brown/Red, Red/Gray & Gray/Red, Black/Blue & Blue/Black, Black/Orange & Orange/Black, Black/Green & Green/Black, Black/Brown & Brown/Black, Black/Gray & Gray/Black, Yellow/Blue & Blue/Yellow, Yellow/Orange & Orange/Yellow, Yellow/Green & Green/Yellow, Yellow/Brown & Brown/Yellow, Yellow/Gray & Gray/Yellow, Purple/Blue & Blue/Purple, Purple/Orange & Orange/Purple, Purple/Green & Green/Purple, Purple/Brown & Brown/Purple, Purple/Gray & Gray/Purple, White & Blue, White & Orange, White & Green, White & Brown, White & Gray, Red & Blue, Red & Orange, Red & Green, Red & Brown	Flame Retardant

Äußere Abschirmung

Shield Type	Material	Coverage
Tape	Bi-Laminate (Alum+Poly)	100%
Braid	Tinned Copper (TC)	85%

Äußere Ummantelung

Separator	Material	Nom. Thickness	Nom. Diameter
PO - Polyolefin (Foam) Tape	PVC - Polyvinyl Chloride	0.038 in (0.97 mm)	0.48 in (12 mm)

Elektrische Kenndaten

Elektrik

Nom. Conductor DCR	Nom. Capacitance Cond-to-Cond	Nom. Capacitance Cond-to-Other (Conds + Shield)	Nom. Characteristic Impedence	Nom. Delay	Nom. Velocity of Prop.	Max. Current
73.5 Ohm/1000ft	12.7 pF/ft (41.7 pF/m)	30 pF/ft (98 pF/m)	122 Ohm	0.04 ns/ft	66%	0.5 Amps per Conductor at 25ºC

Nom äußere Abschirmung DCR@Cond DCR1-CNV	1,15 Ohm/1000 Fuß (3,77 Ohm/km)

Speisung

UL Voltage Rating
300 V

Mechanische Kenndaten

Temperatur

UL Temperature	Operating
105°C	-20°C To +105°C

Biegeradius

Stationary Min.	Installation Min.
4.8 in (120 mm)	4.8 in (120 mm)

Maximale Zugspannung	262.8 lbs (119.2 kg)
Gewicht Kabelgebinde	128 Pfund/1000 Fuß

Standards und Compliance

Entflammbarkeit/Brandverhalten	UL1685, FT4
CPR-Compliance	CPR Euroklasse: Eca
NEC/UL-Compliance	Artikel 725, Artikel 800, CL2, CM
CEC/C(UL)-Compliance	CM
Einhaltung der europäischen Richtlinien	EU CE-Kennzeichnung, EU-Richtlinie 2011/65/EU (RoHS 2), EU-Richtlinie 2012/19/EU (WEEE)
Compliance mit Vorschriften im Vereinigten Königreich	UKCA-Kennzeichnung
APAC-Compliance	China RoHS II (GB/T 26572-2011)
