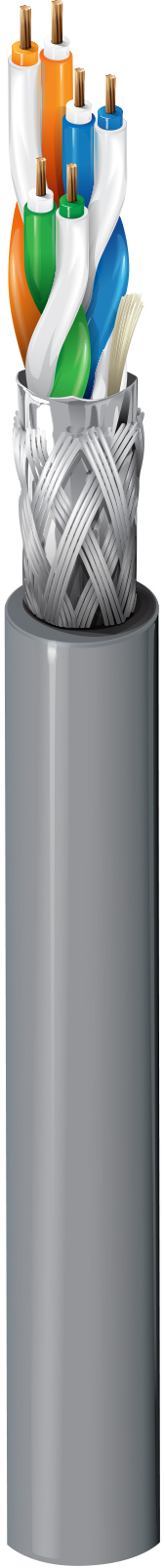

RISC 6000 IBM N-Kabel, 28 AWG Litzenleiter (7 x 36) aus blankem Kupfer, patentierte Stufen-Polyolefin-Isolierung, verdrillte Paare, Gesamtabschirmung mit Beldfoil® + verzinntem Kupfergeflecht (65 % Abdeckung), verzinnter Kupferableiter, PVC-Mantel (siehe RISC-Farbcodetabelle unten).

Verfügbarkeit:

Global
Status:

Aktiv

Zitieren

Technische Daten
Artikelnummer
Ressourcen

Technische Daten

Expand All

Produktbeschreibung

Mögliche Anwendungen	Für RISC-Systeme, bei denen Energieeffizienz im Vordergrund steht

Konstruktionsmerkmale

Leiter

Element	No. of Elements	Size	Stranding	Material
Pair(s)	3	28 AWG	7x36	BC - Bare Copper

Isolierung

Element	Material	Nom. Thickness	Nom. Insulation Diameter	Color Code
Pair(s)	PP - Polypropylene	0.01 in (0.25 mm)	0.035 in (0.89 mm)	White & Blue, White & Orange, White & Green

Äußere Abschirmung

Shield Type	Material	Coverage	Drainwire Type
Tape	Bi-Laminate (Alum+Poly)	100%	28 AWG (7x36) TC
Braid	Tinned Copper (TC)	65%

Äußere Ummantelung

Material	Nom. Thickness	Nom. Diameter
PVC - Polyvinyl Chloride	0.02 in (0.51 mm)	0.230 in

Gesamtdurchmesser des Kabels (Nennwert)	0,230 Zoll

Elektrische Kenndaten

Elektrik

Nom. Conductor DCR	Nom. Capacitance Cond-to-Cond	Nom. Capacitance Cond-to-Other (Conds + Shield)	Nom. Characteristic Impedence	Max. Current
70.6 Ohm/1000ft	12 pF/ft (39 pF/m)	21.5 pF/ft (70.5 pF/m)	120 Ohm	0.7 Amps per Conductor at 30ºC

Nom äußere Abschirmung DCR@Cond DCR1-CNV	7,88 Ohm/1000 Fuß (25,9 Ohm/km)

Hohe Frequenz (Nennwert/typisch)

Frequency	Nom. Insertion Loss (Attenuation) [dB/100m]
1 MHz	17
4 MHz	26
10 MHz	32

Speisung

UL Voltage Rating
300 V

Mechanische Kenndaten

Temperatur

UL Temperature	Operating
60°C	-20°C to +60°C

Biegeradius

Stationary Min.	Installation Min.
2.30 in (58.4 mm)	2.30 in

Maximale Zugspannung	33.9 lbs (15.4 kg)
Gewicht Kabelgebinde	22 Pfund/1000 Fuß

Standards und Compliance

Umweltverträglichkeit	Innenbereich
Entflammbarkeit/Brandverhalten	UL1685
CPR-Compliance	CPR Euroklasse: Eca
NEC/UL-Compliance	Artikel 725, CL2
Einhaltung der europäischen Richtlinien	EU-Richtlinie 2011/65/EU (RoHS 2), EU-Richtlinie 2012/19/EU (WEEE)
Compliance mit Vorschriften im Vereinigten Königreich	UKCA-Kennzeichnung
APAC-Compliance	China RoHS II (GB/T 26572-2011)
Weitere Standard-Compliance(s)	IBM Teil-Nr. N Kabel, RJ-45-kompatibel

Produkthinweise

Anmerkungen	US Patent Nr. 5,220,130. Einzelne Leiter sind doppelt isoliert. Die äußere Schicht der Isolierung muss vor dem Befestigen von modularen Steckverbindern abgezogen werden.
