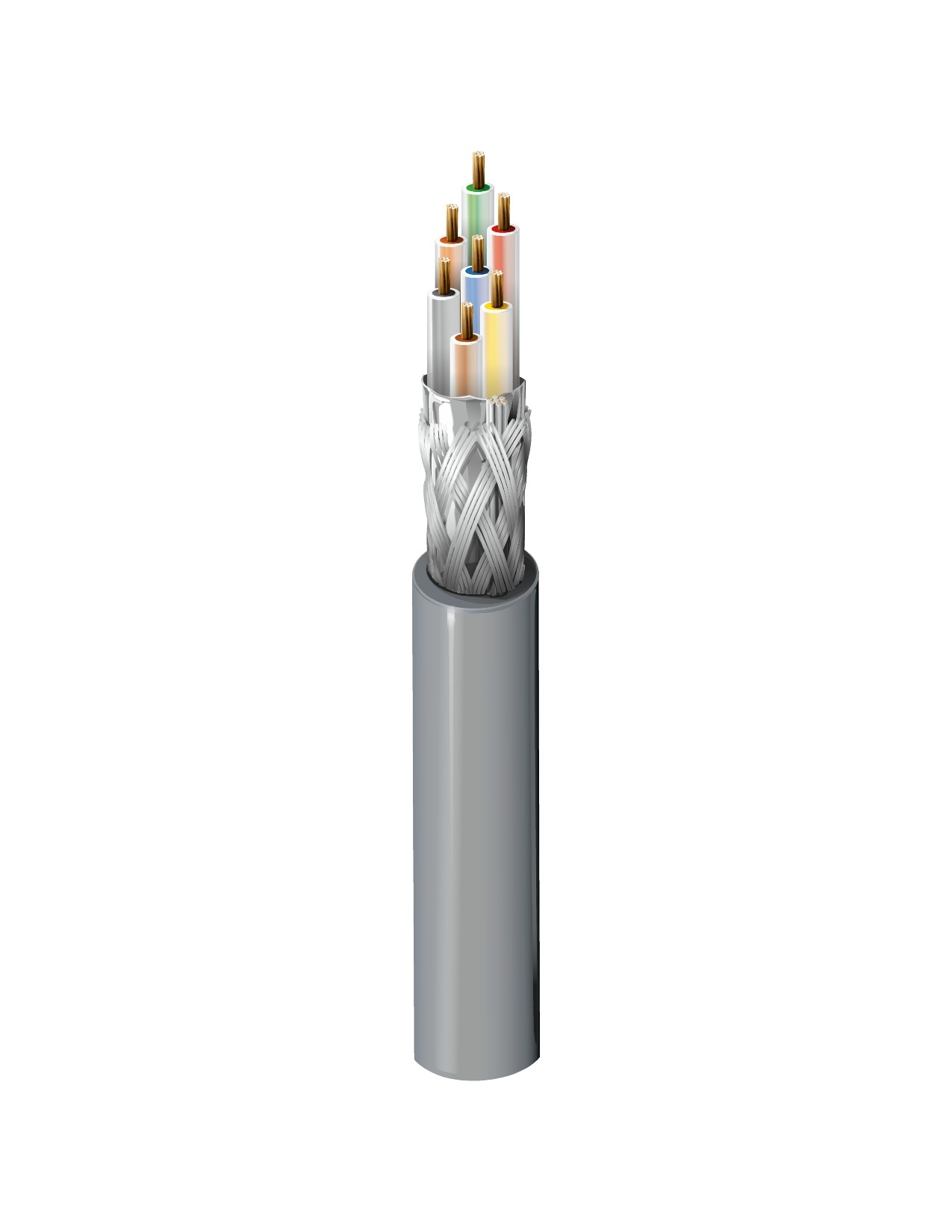

RISC 6000 IBM XX, YY-Kabel, 28 AWG Litzenleiter (7 x 36) aus blankem Kupfer, patentierte Stufen-Polyolefin-Isolierung, verdrillte Paare, Gesamtabschirmung mit Beldfoil® + verzinntem Kupfergeflecht (65 % Abdeckung), verzinnter Kupferableiter, PVC-Mantel (siehe RISC-Farbcodetabelle unten).

Verfügbarkeit:

Global
Status:

Aktiv

Zitieren

Technische Daten
Artikelnummer
Ressourcen

Technische Daten

Expand All

Produktbeschreibung

Mögliche Anwendungen	Für RISC-Systeme, bei denen Energieeffizienz im Vordergrund steht

Konstruktionsmerkmale

Leiter

Element	No. of Elements	Size	Stranding	Material
Conductor(s)	7	28 AWG	7x36	BC - Bare Copper

Isolierung

Element	Material	Nom. Thickness	Nom. Insulation Diameter	Color Code
Conductor(s)	PP/PE - Polypropylene/Polyethylene	0.01 in (0.25 mm)	0.035 in mm	IBM – RISC 6000

Äußere Abschirmung

Shield Type	Material	Coverage	Drainwire Type
Tape	Bi-Laminate (Alum+Poly)	100%	28 AWG (7x36) TC
Braid	Tinned Copper (TC)	67%

Äußere Ummantelung

Material	Nom. Thickness	Nom. Diameter
PVC - Polyvinyl Chloride	0.019 in (0.48 mm)	0.19 in

Gesamtdurchmesser des Kabels (Nennwert)	0,19 Zoll

Elektrische Kenndaten

Elektrik

Nom. Conductor DCR	Nom. Capacitance Cond-to-Cond	Nom. Capacitance Cond-to-Other (Conds + Shield)	Max. Current
66.6 Ohm/1000ft	12.5 pF/ft (41.0 pF/m)	23 pF/ft (75 pF/m)	0.9 Amps per Conductor at 25ºC

Nom äußere Abschirmung DCR@Cond DCR1-CNV	7,2 Ohm/1000 Fuß (24 Ohm/km)

Speisung

UL Voltage Rating
300 V

Mechanische Kenndaten

Temperatur

UL Temperature
60°C

Biegeradius

Stationary Min.	Installation Min.
1.9 in (48 mm)	1.9 in

Maximale Zugspannung	14.7 lbs (6.67 kg)
Gewicht Kabelgebinde	19 Pfund/1000 Fuß

Standards und Compliance

Umweltverträglichkeit	Innenbereich
Entflammbarkeit/Brandverhalten	UL1685
NEC/UL-Compliance	Artikel 725, CL2
Einhaltung der europäischen Richtlinien	EU CE-Kennzeichnung, EU-Richtlinie 2011/65/EU (RoHS 2), EU-Richtlinie 2012/19/EU (WEEE)
APAC-Compliance	China RoHS II (GB/T 26572-2011)
Weitere Standard-Compliance(s)	IBM Artikel-Nr. XX, YY Kabel, RJ-45-kompatibel

Produkthinweise

Anmerkungen	Patent Nr. 5,220,130. Einzelne Leiter sind doppelt isoliert. Die äußere Isolierungsschicht muss vor dem Befestigen von modularen Steckverbindern abgezogen werden.
