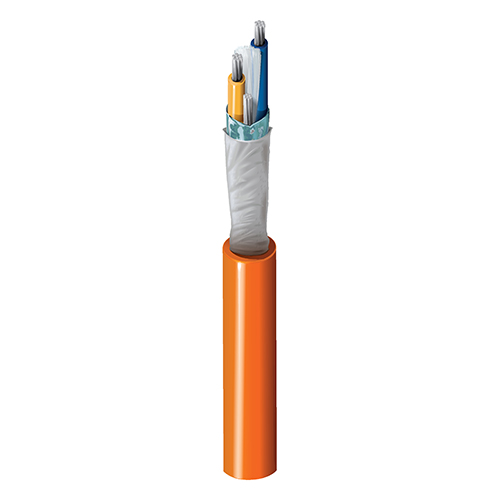

2118 A

Feldbus, 1 Pr #18 Str TC, XLPO Ins, OS, TPE-Ummantelung, 600V TC

…
Feldbus, 1 Paar 18AWG (7x26) verzinntes Kupfer, XLPO-Isolierung, Gesamte Beldfoil®-Abschirmung, äußere TPE-Ummantelung, 600V TC
Englisch
Angebot anfordern
Teilen
Muster anfordern Produktmeldungen erhalten

Technische Daten
Einen Fehler melden
Produktbeschreibung

Mögliche Anwendungen

Digitale und serielle Zwei-Wege-Kommunikation in anspruchsvoller Umgebung, Anlagen zur Förderung und Raffinierung von Öl und Gas, Petrochemie, Profibus-Prozessautomatisierung oder Basis-Feldbus-Prozessautomatisierung, Umgebungen mit extremen Temperaturen, Belastung durch Luftfeuchtigkeit/Nässe, Staub, und Öl, Anwendungen an entlegenen Orten mit großen Entfernungen, usw.

Konstruktionsmerkmale
Leiter
Komponente Anzahl der Elemente Größe Verseilung Material
Paar(e) 1 18 7x26 TC – Verzinntes Kupfer
Isolierung
Material Farbcodierung
XLPE – Vernetztes Polyethylen (Duroplast) Blau, Orange und nummeriert
Innenabschirmung
Abschirmungstyp Material Abdeckung
Band Bi-Laminat (Alum + Poly) 100 %
Verzinntes Kupfer (TC)
Äußere Abschirmung
Material
Bi-Laminat (Alum + Poly)
Äußere Ummantelung
Material Nenndicke Nennwert Durchmesser Ripcord
TPE - Thermoplastisches Elastomer 0,047 Zoll (1,2 mm) 0,319 Zoll (8,10 mm) Ja
Elektrische Kenndaten
Elektrik
Nennwert Leiter DCR Max. kapazitive Unsymmetrie Nennkapazität Leiter-zu-Abschirmung Nennwert Impedanzeigenschaft Nennwert Ausbreitungsgeschwindigkeit Max. Bemessungsstrom
7,06 Ohm/1000 Fuß 1,2 pF/ft (3,9 pF/m) 22 pF/ft 100 Ohm 64 % 8,7 Ampere pro Leiter

Nennwert äußere Abschirmung DCR

1,48 Ohm/1000 Fuß (4,86 Ohm/km)

Hohe Frequenz (Nennwert/typisch)
Nennwert Einfügungsverlust (Dämpfung)
0,08 dB/100 Fuß
Hochfrequenz
Max. Einfügungsverlust (Dämpfung) Max./Min. Eingangsimpedanz (nicht angepasst) [Ohm]
0,091 dB/100 Fuß 100
Speisung
UL-Nennspannung
600 V
Mechanische Kenndaten
Temperatur
UL-Temperatur Betrieb
90 °C feucht/trocken -25 °C Kaltschlag -40 °C bis +90 °C -55 °C Kaltbiegen
Biegeradius
Mindestspannung im Ruhezustand Mindestinstallation
3,19 Zoll (81,0 mm) 3,19 Zoll (81,0 mm)

Maximale Zugspannung

44,8 lbs (20,3 kg)

Gewicht Kabelgebinde

51 lbs/1000 Fuß

Standards und Compliance

Umweltverträglichkeit

Innenbereich, Außenbereich, Sonnenlichtbeständigkeit, UV-Beständigkeit, Ölbeständigkeit, Ölbeständigkeit, Erdverlegung

Entflammbarkeit/Brandverhalten

UL1581 Vertikale Kabeltrasse, 1202, IEC 60332-3-24

NEC/UL-Compliance

Article 336, TC-ER

AWM-Compliance

AWM I A/B II A/B, C22.2 #230 Typ TC (verzinntes Kupfer); C22.2#239 Typ CIC

Einhaltung der europäischen Richtlinien

EU CE-Zeichen, EU-Richtlinie 2015/863/EU (RoHS 2 Ergänzung), 2011/65/EU (RoHS 2) und 2012/19/EU (WEEE)

Geschichte

Aktualisierung und Überarbeitung

Revisionsnummer: 0.545 Revisionsdatum: 15.02.2024

Alle technischen Daten anzeigen
Technische Daten ausblenden
Artikelnummer
Artikelnr. Farbe Wicklung Länge UPC
2118A 0061000 Blau, hell Rolle 1.000 ft 612825129479
2118A 0065000 Blau, hell Rolle 5.000 ft 612825129486
2118A 0035000 Orange Rolle 5.000 ft 612825129462
