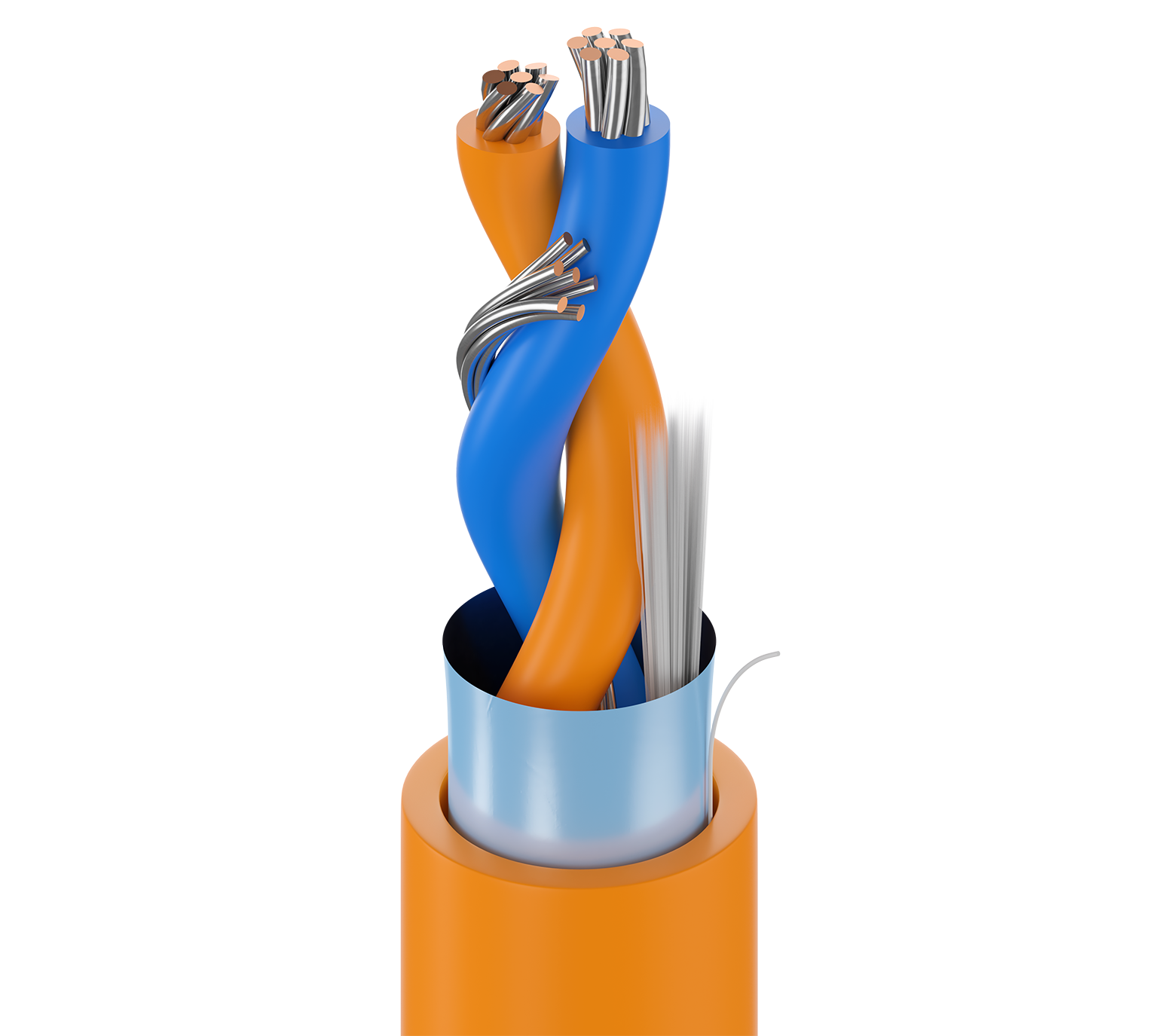

Artikelnummer: 3076F
Feldbus, 1 Pr #18 Str TC, PP-Isolierung, OS, PVC-Ummantelung, flexibel, SONNENBEST., ÖLBEST., PLTC-ER, ITC-ER, CMX-Außenbereich, CM
Feldbus, 1 Paar 18AWG (7x26) verzinntes Kupfer, PP-Isolierung, Gesamte Beldfoil®-Abschirmung, äußere Ummantelung aus PVC, flexibel, SONNENBEST., ÖLBEST., PLTC-ER, ITC-ER, CMX-Außenbereich, CM
-
Verfügbarkeit:
Global
-
Globale Bestandsaufnahme:
Verfügbar
Technische Daten
Produktbeschreibung
| Mögliche Anwendungen | Exposition gegenüber Nagetieren, Zerquetschen, oder Durchschneiden mit Gewalt, Digitale und serielle Zwei-Wege-Kommunikation in anspruchsvoller Umgebung, Anlagen zur Förderung und Raffinierung von Öl und Gas, Petrochemie, Profibus-Prozessautomatisierung oder Basis-Feldbus-Prozessautomatisierung, Umgebungen mit extremen Temperaturen, Belastung durch Luftfeuchtigkeit/Nässe, Staub, und Öl, Anwendungen an entlegenen Orten mit großen Entfernungen, usw. |
|---|
Konstruktionsmerkmale
Leiter
| Komponente | Anzahl der Elemente | Größe | Verseilung | Material |
|---|---|---|---|---|
| Paar(e) | 1 | 18 AWG | 7x26 | TC – Verzinntes Kupfer |
Isolierung
| Komponente | Material | Nenndicke | Nenndurchmesser der Isolierung | Farbcodierung |
|---|---|---|---|---|
| Paar(e) | PP – Polypropylen | 0,022 Zoll (0,56 mm) | 0,088 Zoll (2,2 mm) | Blau und Orange |
Äußere Abschirmung
| Abschirmungstyp | Material | Abdeckung | Beidrahttyp |
|---|---|---|---|
| Band | Bi-Laminat (Alum + Poly) | 100 % | 20 AWG (7 x 28) TC (verzinntes Kupfer) |
Äußere Ummantelung
| Material | Nenndicke | Nennwert Durchmesser |
|---|---|---|
| PVC – Polyvinylchlorid | 0,050 Zoll (1,3 mm) | 0,280 Zoll (7,11 mm) |
|
Tabellenhinweise |
Unmantelung AD +/- 0.010 |
|---|---|
|
Gesamtdurchmesser des Kabels (Nennwert) |
0,280 Zoll (7,11 mm) |
Elektrische Kenndaten
Elektrik
| Komponente | Nennwert Leiter DCR | Max. kapazitive Unsymmetrie | Nennkapazität Leiter-zu-Abschirmung | Nennwert Impedanzeigenschaft | Nennwert Ausbreitungsgeschwindigkeit | Max. Bemessungsstrom |
|---|---|---|---|---|---|---|
| Paar(e) | 7,2 Ohm/1000 Fuß | 1,2 pF/ft (3,9 pF/m) | 45 pF/ft | 100 Ohm | 66 % | 5,2 Amp pro Leiter bei 25 ºC |
|
Nennwert äußere Abschirmung DCR |
8,5 Ohm/1000 ft (28 Ohm/km) |
|---|
Hohe Frequenz (Nennwert/typisch)
| Komponente | Frequenz [MHz] | Nennwert Einfügungsverlust (Dämpfung) |
|---|---|---|
| Paar(e) | 0,039 | 0,08 dB/100 Fuß |
Hochfrequenz
| Frequenz [MHz] | Max. Einfügungsverlust (Dämpfung) | Max./Min. Eingangsimpedanz (nicht angepasst) [Ohm] |
|---|---|---|
| 0,031 | 0,091 dB/100 Fuß | 100 |
Speisung
| UL-Nennspannung |
|---|
| 300 V (CM, PLTC-ER), 150 V (ITC-ER) |
Mechanische Kenndaten
Temperatur
| UL-Temperatur | Betrieb |
|---|---|
| 105 °C | -40 °C bis +105 °C |
Biegeradius
| Mindestspannung im Ruhezustand | Mindestinstallation |
|---|---|
| 6,5 Zoll (170 mm) | 2,80 Zoll (71,1 mm) |
|
Maximale Zugspannung |
60 lbs (27 kg) |
|---|---|
|
Gewicht Kabelgebinde |
44 lbs/1000 Fuß |
Standards und Compliance
|
Umweltverträglichkeit |
Innen-/Außenbereich, Sonnenlichtbeständigkeit, Ölbeständigkeit, Erdverlegung |
|---|---|
|
Entflammbarkeit/Brandverhalten |
UL 1685 UL Loading, FT4, IEEE 1202, IEC 60332-1-2 |
|
CPR-Compliance |
CPR Euroklasse: Eca; CPR UKCA Klasse: Eca |
|
NEC/UL-Compliance |
Artikel 725, Artikel 727, Artikel 800, CMG, ITC, PLTC, TC (verzinntes Kupfer) |
|
CEC/C(UL)-Compliance |
CMG |
|
ISO/IEC-Compliance |
IEC 61158-2 |
|
Einhaltung der europäischen Richtlinien |
EU CE-Zeichen, EU-Richtlinie 2015/863/EU (RoHS 2 Ergänzung), 2011/65/EU (RoHS 2) und 2012/19/EU (WEEE) |
|
Compliance mit Vorschriften im Vereinigten Königreich |
UKCA-Kennzeichnung |
|
Weitere Standard-Compliance(s) |
ISA/SP-50 Bauform A |
Produkthinweise
|
Anmerkungen |
Feldbus: Orangefarbene Ummantelung. Profibus PA: Eigensichere blaue Ummantelung. Toleranz des Ummantelungsdurchmessers: +/- 0,010 |
|---|
Geschichte
|
Aktualisierung und Überarbeitung |
Revisionsnummer: 0.534 Revisionsdatum: 03.02.2025 |
|---|
Belden.GenericSpecificationTitle
|
Aktualisierung und Überarbeitung |
Revisionsnummer: 0.534 Revisionsdatum: 03.02.2025 |
|---|
Artikelnummer
| Artikelnr. | Farbe | Wicklung | Länge | UPC | Fußnote |
|---|---|---|---|---|---|
| 3076F 0061000 | Blau, hell | Rolle | 1.000 ft | 612825140269 | C |
| 3076F 00310000 | Orange | 612825140214 | C N | ||
| 3076F 003250 | Orange | Rolle | 250 ft | 612825140221 | C |
| 3076F 003500 | Orange | Rolle | 500 ft | 612825140245 | C |
