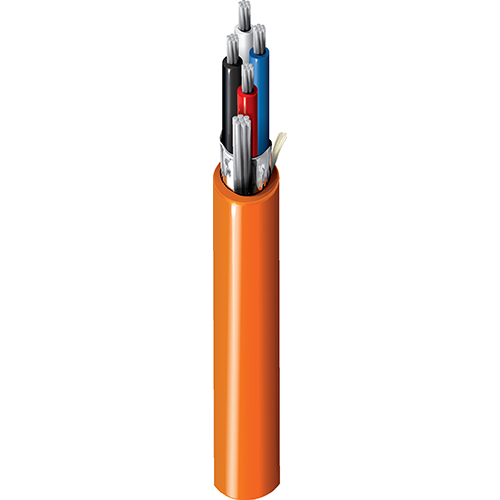

Produktnummer: 3077F

Feldbus, 1 Pr #22 Str TC, PP Ins, OS, PVC Jkt, Flexibel, PLTC, ITC, CM

Feldbus, 1 Paar 22AWG (7x30) verzinntes Kupfer, PP-Isolierung, Beldfoil®-Gesamtabschirmung, PVC-Außenmantel, flexibel, PLTC, ITC, CM

  • Verfügbarkeit:
    Global
  • Status:
    Aktiv
3077F
  • 3077F
1 von 1

Technische Daten

Expand All

Mögliche Anwendungen

Digitale und serielle Zweiwegekommunikation in rauen Umgebungen, Öl- und Gasförderungs- und Raffineriestandorte, Petrochemie, Profibus-Prozessautomatisierung oder Foundation FieldBus-Prozessautomatisierung, Umgebungen mit extremen Temperaturen, Belastung durch Feuchtigkeit, Staub und Öl, Anwendungen über große Entfernungen an abgelegenen Standorten usw.

Leiter

Element No. of Elements Size Stranding Material
Pair(s) 1 22 AWG 7x30 TC - Tinned Copper

Isolierung

Element Material Nom. Thickness Color Code
Pair(s) PP - Polypropylene 0.015 in (0.38 mm) Blue & Orange

Äußere Abschirmung

Shield Type Material Coverage Drainwire Type
Tape Bi-Laminate (Alum+Poly) 100% 22 AWG (7x30) TC

Äußere Ummantelung

Material Nom. Thickness Nom. Diameter
PVC - Polyvinyl Chloride 0.037 in (0.94 mm) 0.197 in (5.00 mm)

Gesamtdurchmesser des Kabels (Nennwert)

0,197 Zoll (5,00 mm)

Elektrik

Element Nom. Conductor DCR Nom. Capacitance Cond-to-Shield Max. Capacitance Unbalance Nom. Characteristic Impedence Nom. Inductance Nom. Velocity of Prop. Max. Current
Pair(s) 17.1 Ohm/1000ft (56.1 Ohm/km) 44 pF/ft (140 pF/m) 1.2 pF/ft 100 Ohm 0.2 µH/ft (0.66 µH/m) 66% 2.5 Amps per Conductor

Nom äußere Abschirmung DCR@Cond DCR1-CNV

11,4 Ohm/1000 Fuß (37,4 Ohm/km)

Hohe Frequenz (Nennwert/typisch)

Element Frequency [MHz] Nom. Insertion Loss (Attenuation) [dB/100ft]
Pair(s) 0.039 0.14

Speisung

UL Voltage Rating
300 V (CM, PLTC), 150 V (ITC)

Temperatur

UL Temperature Operating
105°C -30°C to +105°C

Maximale Zugspannung

27 lbs (12 kg)

Gewicht Kabelgebinde

18 lbs/1000ft (27 kg/km)

Umweltverträglichkeit

Außenbereich, Sonnenlichtbeständigkeit

Entflammbarkeit/Brandverhalten

UL1685, IEC 60332-1-2

​​​​​​​CPR-Compliance

CPR Euroklasse: Eca

NEC/UL-Compliance

Artikel 725, Artikel 727, Artikel 800, CM, ITC, PLTC

CEC/C(UL)-Compliance

CM

Einhaltung der europäischen Richtlinien

EU CE-Zeichen, EU-Richtlinie 2015/863/EU (RoHS 2 Ergänzung), 2011/65/EU (RoHS 2) und 2012/19/EU (WEEE)

Compliance mit Vorschriften im Vereinigten Königreich

UKCA-Kennzeichnung

APAC-Compliance

China RoHS II (GB/T 26572-2011)

Anmerkungen

CPE & Raucharme Jacke optional.

Aktualisierung und Überarbeitung

Revisionsnummer: 0.525 Revisionsdatum: 09-07-2025

Fußnote

C – KISTENROLLENAUFBAU., N – DIE ENDGÜLTIGE AUFBAULÄNGE KANN UM -0 % BIS +10 % VON DER ANGEGEBENEN LÄNGE ABWEICHEN.

Aktualisierung und Überarbeitung

Revisionsnummer: 0.525 Revisionsdatum: 09-07-2025

Fußnote

C – KISTENROLLENAUFBAU., N – DIE ENDGÜLTIGE AUFBAULÄNGE KANN UM -0 % BIS +10 % VON DER ANGEGEBENEN LÄNGE ABWEICHEN.

Report An Error

Artikelnummer

Artikelnr. Farbe Wicklung Länge UPC Fußnote
3077F 003500 Orange Rolle 500 ft 612825140306 C N
3077F 0031000 Orange Rolle 1.000 ft 612825140290 C N
