Produktnummer: 3108A

RS485, 3 Pr #22 Str TC, PE Ins, OS+TC Brd, PVC Jkt, CM, PLTC, ölbeständig

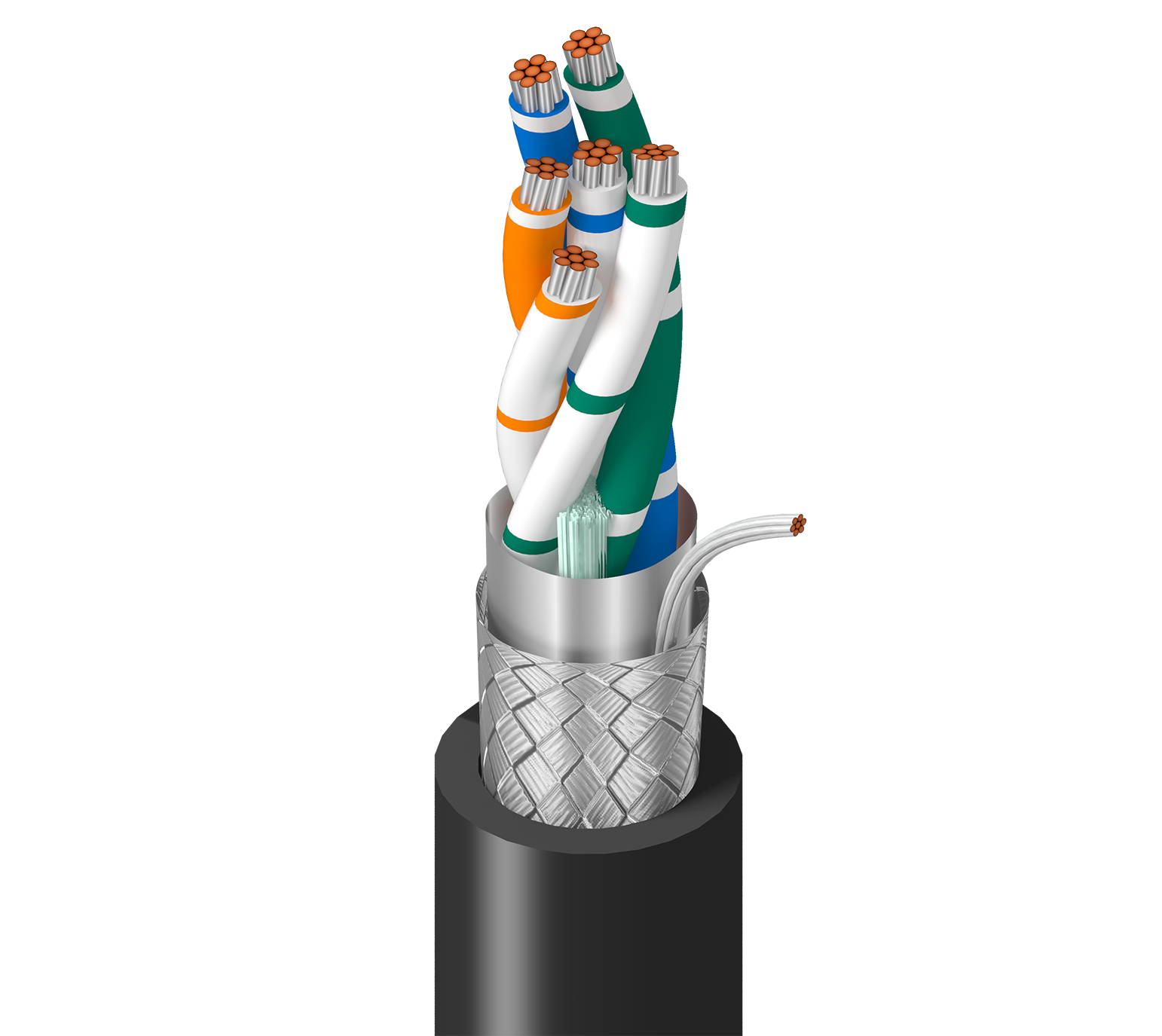

RS-485, 3 Paar 22AWG (7x30) verzinntes Kupfer, PE-Isolierung, Gesamtabschirmung aus Beldfoil®+verzinntem Kupfergeflecht (65 %), PVC-Außenmantel, CM, PLTC und ölbeständig

  • Verfügbarkeit:
    Global
  • Status:
    Aktiv
3108A
  • 3108A
1 von 1

Technische Daten

Expand All

Mögliche Anwendungen

Raue Umgebung, IIoT, Fabrik- oder Prozessautomatisierung, Video, Audio, Datenkommunikation usw.

Leiter

Element No. of Elements Size Stranding Material
Pair(s) 3 22 AWG 7x30 TC - Tinned Copper

Isolierung

Element Material Nom. Thickness Nom. Insulation Diameter Color Code Notes
Pair(s) PE - Polyethylene (Foam) 0.023 in (0.58 mm) 0.075 in (1.9 mm) White/Blue Stripe & Blue/White Stripe, White/Orange Stripe & Orange/White Stripe, White/Green Stripe & Green/White Stripe HDPE

Äußere Abschirmung

Shield Type Material Coverage Drainwire Type
Tape Bi-Laminate (Alum+Poly) 100% 22 AWG (7x30) TC
Braid Tinned Copper (TC) 65%

Äußere Ummantelung

Material Nom. Thickness Nom. Diameter
PVC - Polyvinyl Chloride 0.053 in (1.3 mm) 0.374 in (9.50 mm)

Gesamtdurchmesser des Kabels (Nennwert)

0,374 Zoll (9,50 mm)

Elektrik

Element Nom. Conductor DCR Nom. Capacitance Cond-to-Cond Nom. Capacitance Cond-to-Other (Conds + Shield) Nom. Characteristic Impedence Nom. Inductance Nom. Velocity of Prop. Max. Current
Pair(s) 18.2 Ohm/1000ft 11 pF/ft (36 pF/m) 20.9 pF/ft (68.6 pF/m) 120 Ohm 0.225 µH/ft (0.738 µH/m) 78% 4.2 Amps per Conductor at 30ºC

Nom äußere Abschirmung DCR@Cond DCR1-CNV

3,576 Ohm/1000 Fuß (11,73 Ohm/km)

Hohe Frequenz (Nennwert/typisch)

Element Frequency [MHz] Nom. Insertion Loss (Attenuation)
Pair(s) 1 0.5 dB/100ft

Speisung

UL Voltage Rating
300 V (CM, PLTC)

Temperatur

UL Temperature Operating
60°C -20°C to +60°C

Biegeradius

Stationary Min. Installation Min.
4.488 in (114.0 mm) 4.488 in (114.0 mm)

Maximale Zugspannung

90 lbs (41 kg)

Gewicht Kabelgebinde

63 Pfund/1000 Fuß

Umweltverträglichkeit

Innen-/Außenbereich, Sonnenlichtbeständigkeit, Ölbeständigkeit

Entflammbarkeit/Brandverhalten

UL 1685, IEC 60332-1-2

​​​​​​​CPR-Compliance

CPR Euroklasse: Eca

NEC/UL-Compliance

Artikel 725, Artikel 800, CM, PLTC

CEC/C(UL)-Compliance

CM

Einhaltung der europäischen Richtlinien

EU CE-Zeichen, EU-Richtlinie 2015/863/EU (RoHS 2 Ergänzung), 2011/65/EU (RoHS 2) und 2012/19/EU (WEEE)

Compliance mit Vorschriften im Vereinigten Königreich

UKCA-Kennzeichnung

APAC-Compliance

China RoHS II (GB/T 26572-2011)

Anmerkungen

Ölbeständigkeit: besteht Ölbeständigkeit II gemäß UL1277, Tabelle 10.17. Für die CPE-ummantelte Version bitte YR45287 bestellen.

Aktualisierung und Überarbeitung

Revisionsnummer: 0.551 Revisionsdatum: 09-07-2025

Fußnote

C – KISTE AUFGEROLLTE AUFMACHUNG.

Aktualisierung und Überarbeitung

Revisionsnummer: 0.551 Revisionsdatum: 09-07-2025

Fußnote

C – KISTE AUFGEROLLTE AUFMACHUNG.

Report An Error

Artikelnummer

Artikelnr. Farbe Wicklung Länge UPC Fußnote
3108A 0101000 Schwarz Rolle 1.000 ft 612825141730 C
3108A 0102000 Schwarz Rolle 2.000 ft 612825141747 C
3108A 0105000 Schwarz Rolle 5.000 ft 612825141754
