Produktnummer: 7703NH

LonWorks, 1PR #22 Sol BC, PO ins, OS, LSNH Jkt, 300 V, Dca

LonWorks, 1 Paar AWG 22, blankes Kupfer – massiv, Polyolefin-Isolierung (PO, PE, PP), Beldfoil®-Gesamtabschirmung, LSZH/FRNC-Ummantelung, 300 V, CPR Dca

  • Verfügbarkeit:
    Global
  • Status:
    Aktiv

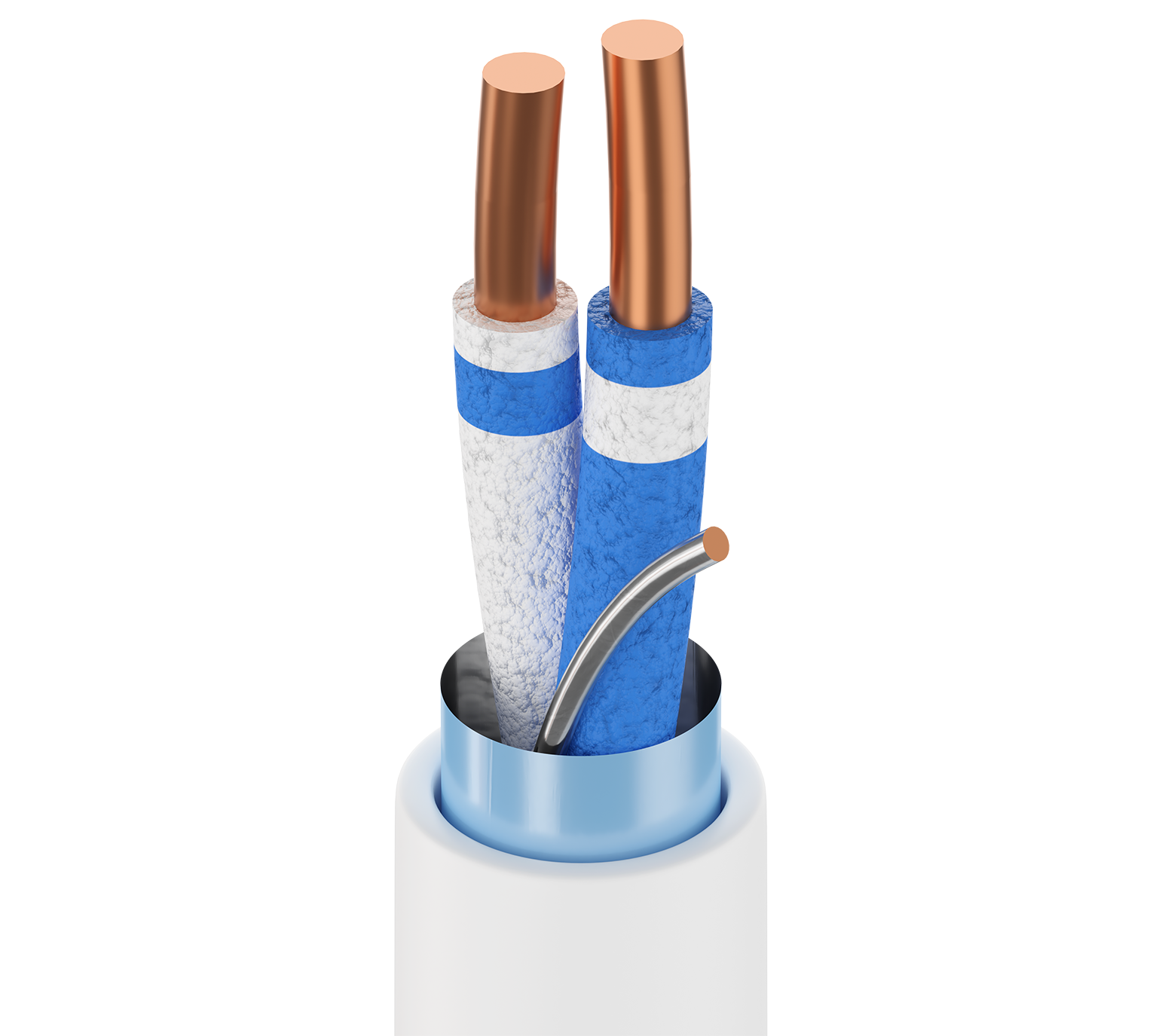

7703NH
  • 7703NH
1 von 1

Technische Daten

Expand All

Mögliche Anwendungen

LonWorks, Instrumentierung, niedrige Kapazität

Leiter

Size Stranding Material
22 AWG Solid BC - Bare Copper

Isolierung

Material Nom. Insulation Diameter Color Code
PE - Polyethylene (Foam) 1.55 mm (0.0610 in) White/Blue & Blue/White

Äußere Abschirmung

Shield Type Material Coverage Drainwire Type
Tape Bi-Laminate (Alum+Poly) 100% 24 AWG (Solid) TC

Anmerkungen zur Tabelle der äußeren Abschirmung

Aluminium innen

Äußere Ummantelung

Material Nom. Diameter
LSZH - Low Smoke Zero Halogen (Flame Retardant) 4.6 mm (0.18 in)

Elektrik

Nom. Conductor DCR Nom. Capacitance Cond-to-Cond Nom. Capacitance Cond-to-Shield Nom. Characteristic Impedence Max. Current
55 Ohm/km 40 pF/m (12 pF/ft) 80 pF/m (24 pF/ft) 100 Ohm 2.5 Amps per Conductor

Nom äußere Abschirmung DCR@Cond DCR1-CNV

34 Ohm/km (10 Ohm/1000 Fuß)

Hohe Frequenz (Nennwert/typisch)

Frequency Nom. Insertion Loss (Attenuation) [dB/100m]
0.772 MHz 1.8
1 MHz 2
4 MHz 3.6
10 MHz 5.5
16 MHz 7
20 MHz 7.8

Speisung

Voltage Rating
300 V

Temperatur

Operating
-15°C To +80°C

Biegeradius

Installation Min.
80 mm

Maximale Zugspannung

50 N (11 lbf)

Gewicht Kabelgebinde

26.6 kg/km

Umweltverträglichkeit

Innenbereich – Euroklasse Dca

Entflammbarkeit/Brandverhalten

IEC 60332-1-2, IEC 60332-3-24

​​​​​​​CPR-Compliance

CPR-Euroklasse: Dca-s1,d1,a1; CPR UKCA-Klasse: Dca-s1,d1,a1

Europäische Halogenfreie Standards

IEC 62821-1 halogenfrei Compliance = Ja, IEC 60754-1 – Halogenmenge = Null, IEC 60754-2 – Halogensäure-Gasmenge – min. pH = 4,3

Compliance mit Vorschriften im Vereinigten Königreich

UKCA-Kennzeichnung

Aktualisierung und Überarbeitung

Revisionsnummer: 0.502 Revisionsdatum: 09-07-2025

Aktualisierung und Überarbeitung

Revisionsnummer: 0.502 Revisionsdatum: 09-07-2025


Report An Error

Artikelnummer

Artikelnr. Farbe Wicklung Länge EAN
7703NH.00C100 Weiß Spule 100 m 8719605013477
7703NH.00305 Weiß Rolle 305 m 8719605013453
7703NH.K0305 Weiß Rolle 305 m 8719605013484
7703NH 009305M Weiß Rolle 305 m
7703NH.00500 Weiß Rolle 500 m 8719605013460
7703NH 009500M Weiß Rolle 500 m
