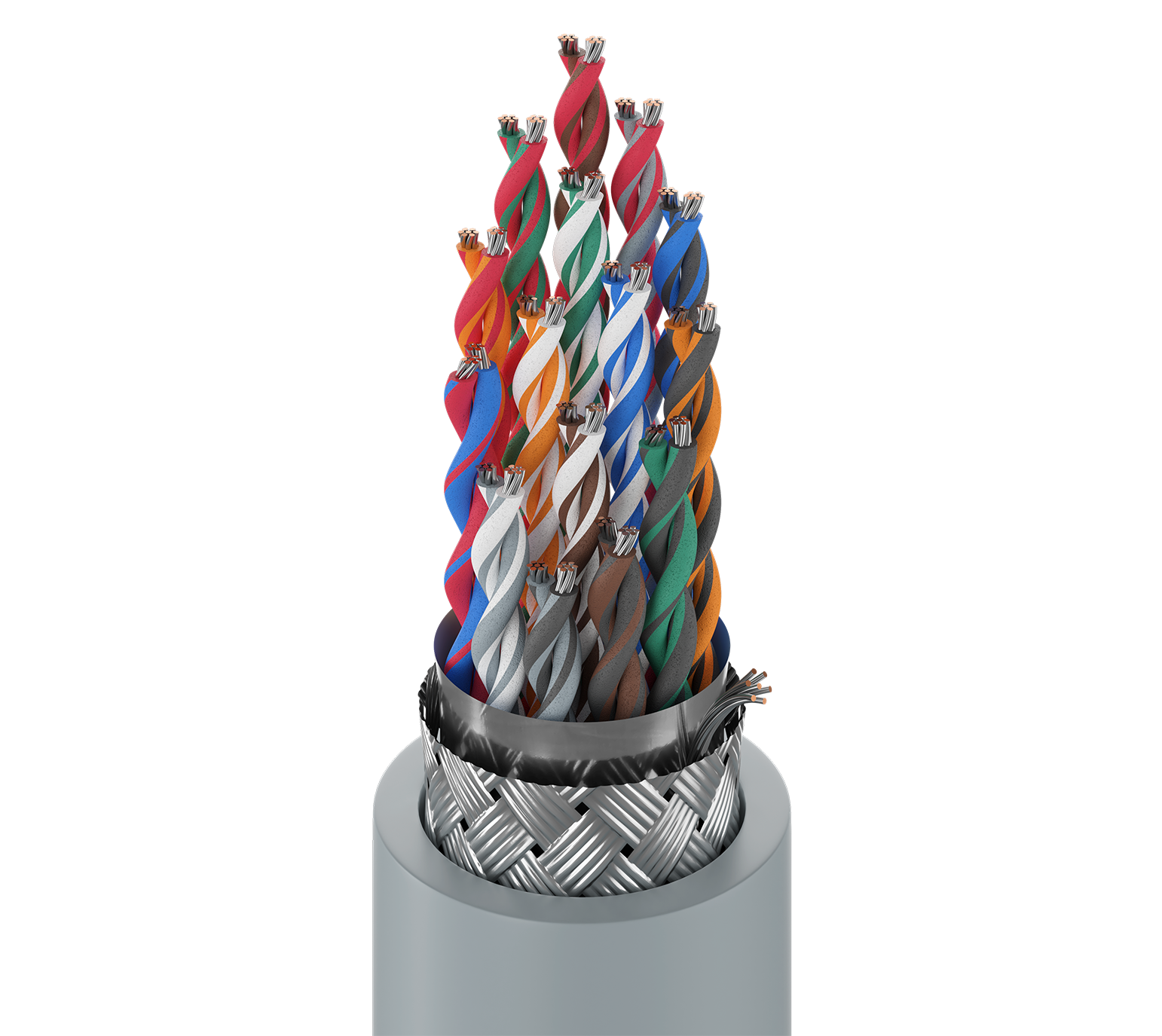

Computer-EIA-RS-232/422-Kabel, 24 AWG Litzenleiter (7 x 32) aus verzinntem Kupfer, Datalene®-Isolierung, verdrillte Paare, Gesamtabschirmung aus Beldfoil® (100 % Abdeckung) + verzinntem Kupfergeflecht (65 % Abdeckung), 24 AWG Litzenleiter aus verzinntem Kupfer, PVC-Ummantelung.

Verfügbarkeit:

Global
Status:

Aktiv

Zitieren

Technische Daten
Artikelnummer
Ressourcen

Technische Daten

Expand All

Produktbeschreibung

Mögliche Anwendungen	RS-232-Anwendungen mit erweiterter Distanz; RS-422-Anwendungen; Computerkommunikation; analoge Niederspannungssignale (4–20 mA, 0–10 V, ...); digitale Niederspannungssteuerung (24 V, …); Audio auf Leitungsebene; Schalttafelverdrahtung

Konstruktionsmerkmale

Leiter

Element	No. of Elements	Size	Stranding	Material
Pair(s)	15	24 AWG	7x32	TC - Tinned Copper

Isolierung

Element	Material	Nom. Thickness	Color Code
Pair(s)	PE - Polyethylene (Foam)	0.013 in (0.33 mm)	White/Blue Stripe & Blue/White Stripe, White/Orange Stripe & Orange/White Stripe, White/Green Stripe & Green/White Stripe, White/Brown Stripe & Brown/White Stripe, White/Gray Stripe & Gray/White Stripe, Red/Blue Stripe & Blue/Red Stripe, Red/Orange Stripe & Orange/Red Stripe, Red/Green Stripe & Green/Red Stripe, Red/Brown Stripe & Brown/Red Stripe, Red/Gray Stripe & Gray/Red Stripe, Black/Blue Stripe & Blue/Black Stripe, Black/Orange Stripe & Orange/Black Stripe, Black/Green Stripe & Green/Black Stripe, Black/Brown Stripe & Brown/Black Stripe, Black/Gray Stripe & Gray/Black Stripe

Äußere Abschirmung

Shield Type	Material	Coverage	Drainwire Type
Tape	Bi-Laminate (Alum+Poly)	100%	24 AWG (7x32) TC
Braid	Tinned Copper (TC)	65%

Äußere Ummantelung

Material	Nom. Thickness	Nom. Diameter
PVC - Polyvinyl Chloride	0.040 in (1.0 mm)	0.477 in (12.1 mm)

Gesamtdurchmesser des Kabels (Nennwert)	0,477 Zoll (12,1 mm)

Elektrische Kenndaten

Elektrik

Element	Nom. Conductor DCR	Nom. Capacitance Cond-to-Cond	Nom. Capacitance Cond-to-Other (Conds + Shield)	Nom. Characteristic Impedence	Nom. Velocity of Prop.	Max. Current
Pair(s)	24 Ohm/1000ft (79 Ohm/km)	12.5 pF/ft (41.0 pF/m)	22 pF/ft (72 pF/m)	100 Ohm	78%	0.88 Amps per Conductor at 25ºC

Nom äußere Abschirmung DCR@Cond DCR1-CNV	2,6 Ohm/1000 Fuß (8,5 Ohm/km)

Speisung

UL Voltage Rating
300 V (CM), 30 V (UL AWM 2919)

Mechanische Kenndaten

Temperatur

UL Temperature	Operating
80°C (UL AWM 2919)	-30°C to +80°C

Biegeradius

Stationary Min.	Installation Min.
4.8 in (120 mm)	4.8 in (120 mm)

Maximale Zugspannung	140 lbs (64 kg)
Gewicht Kabelgebinde	107 lbs/1000ft (159 kg/km)

Standards und Compliance

Umweltverträglichkeit	Innenbereich
Entflammbarkeit/Brandverhalten	UL1685
NEC/UL-Compliance	Artikel 800, CM
AWM-Compliance	AWM 2919
CEC/C(UL)-Compliance	CM
Einhaltung der europäischen Richtlinien	EU CE-Kennzeichnung, EU-Richtlinie 2011/65/EU (RoHS 2), EU-Richtlinie 2012/19/EU (WEEE)
APAC-Compliance	China RoHS II (GB/T 26572-2011)

Produkthinweise

Anmerkungen	Datalene® Zu den Isolationseigenschaften gehören eine niedrige Dielektrizitätskonstante und ein Verlustfaktor für die schnelle und verzerrungsarme Datenübertragung. Zu den physikalischen Eigenschaften gehören gute Druckfestigkeit und geringes Gewicht.
