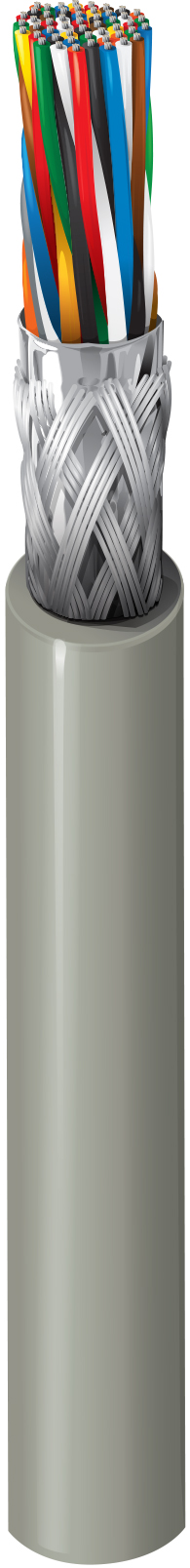

Computer-EIA-RS-232/422-Kabel, 24 AWG Litzenleiter (7 x 32) aus verzinntem Kupfer, Datalene®-Isolierung, verdrillte Paare, Gesamtabschirmung aus Beldfoil® (100 % Abdeckung) + verzinntem Kupfergeflecht (65 % Abdeckung), 24 AWG Litzenleiter aus verzinntem Kupfer, PVC-Ummantelung.

Verfügbarkeit:

Global
Status:

Aktiv

Zitieren

Technische Daten
Artikelnummer
Ressourcen

Technische Daten

Expand All

Produktbeschreibung

Mögliche Anwendungen	RS-232-Anwendungen mit erweiterter Distanz; RS-422-Anwendungen; Computerkommunikation; analoge Niederspannungssignale (4–20 mA, 0–10 V, ...); digitale Niederspannungssteuerung (24 V, …); Audio auf Leitungsebene; Schalttafelverdrahtung

Konstruktionsmerkmale

Leiter

Element	No. of Elements	Size	Stranding	Material
Pair(s)	25	24 AWG	7x32	TC - Tinned Copper

Isolierung

Element	Material	Nom. Thickness	Nom. Insulation Diameter	Color Code
Pair(s)	PE - Polyethylene (Foam)	0.013 in (0.33 mm)	0.049 in (1.2 mm)	Western Electric Standard

Äußere Abschirmung

Shield Type	Material	Coverage	Drainwire Type
Tape	Bi-Laminate (Alum+Poly)	100%	24 AWG (7x32) TC
Braid	Tinned Copper (TC)	65%

Äußere Ummantelung

Material	Nom. Thickness	Nom. Diameter
PVC - Polyvinyl Chloride	0.050 in (1.3 mm)	0.632 in (16.1 mm)

Gesamtdurchmesser des Kabels (Nennwert)	0,632 Zoll (16,1 mm)

Elektrische Kenndaten

Elektrik

Element	Nom. Conductor DCR	Max. Conductor DCR	Nom. Capacitance Cond-to-Cond	Nom. Capacitance Cond-to-Other (Conds + Shield)	Nom. Characteristic Impedence	Nom. Velocity of Prop.	Max. Current
Pair(s)	24 Ohm/1000ft	7.4 Ohm/1000ft	12.5 pF/ft (41.0 pF/m)	22 pF/ft (72 pF/m)	100 Ohm	78%	1 Amp per Conductor at 25ºC

Nom äußere Abschirmung DCR@Cond DCR1-CNV	2 Ohm/1000 Fuß (6,6 Ohm/km)

Speisung

UL Voltage Rating
300 V (CM), 30 V (UL AWM 2919)

Mechanische Kenndaten

Temperatur

UL Temperature	Operating
80°C	-30°C to +80°C

Biegeradius

Stationary Min.	Installation Min.
6.3 in (160 mm)	6.3 in (160 mm)

Maximale Zugspannung	355 lbs (161 kg)
Gewicht Kabelgebinde	175 Pfund/1000 Fuß

Standards und Compliance

Umweltverträglichkeit	Innenraum (nicht Riser oder Plenum), Innenraum
Entflammbarkeit/Brandverhalten	UL 1685 FT4
NEC/UL-Compliance	Artikel 800, CM
AWM-Compliance	AWM 2919
CEC/C(UL)-Compliance	CM
Einhaltung der europäischen Richtlinien	EU CE-Kennzeichnung, EU-Richtlinie 2011/65/EU (RoHS 2), EU-Richtlinie 2012/19/EU (WEEE)
APAC-Compliance	China RoHS II (GB/T 26572-2011)
Plenum-Nummer	88125

Produkthinweise

Anmerkungen	Datalene® Zu den Isolationseigenschaften gehören eine niedrige Dielektrizitätskonstante und ein Verlustfaktor für die schnelle und verzerrungsarme Datenübertragung. Zu den physikalischen Eigenschaften gehören gute Druckfestigkeit und geringes Gewicht.
