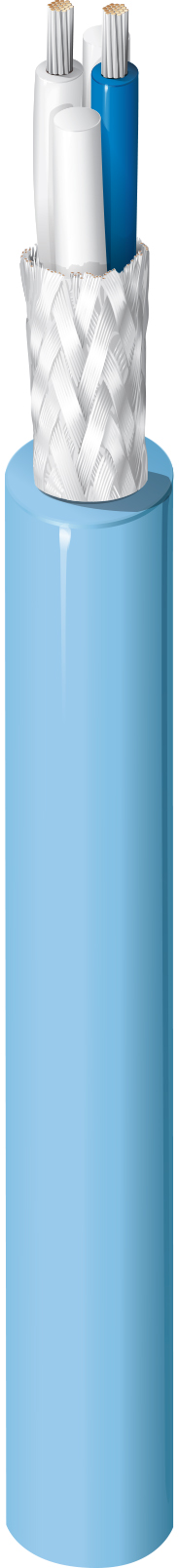

Twinax, 77 Ohm, 24 AWG Litze (19 x 36), 0,024 Zoll versilberter Leiter aus hochfester Kupferlegierung, TFE-Isolierung, versilberter Geflechtschirm aus hochfester Kupferlegierung (93 % Abdeckung), PFA-Ummantelung, kommerzielles Nicht-QPL-Produkt

Verfügbarkeit:

Global
Status:

Aktiv

Zitieren

Technische Daten
Artikelnummer
Ressourcen

Technische Daten

Expand All

Produktbeschreibung

Mögliche Anwendungen	Raue Umgebung, IIoT, Fabrik- oder Prozessautomatisierung, Video, Audio, Datenkommunikation usw.

Konstruktionsmerkmale

Leiter

No. of Elements	Size	Stranding	Nom. Diameter	Material
2	24 AWG	19x36	0.024 in	SHSCA - Silver Coated High Strength Copper Alloy

Isolierung

Material	Nom. Insulation Diameter	Color Code
PTFE - Polytetrafluoroethylene	0.042 in (1.1 mm)	White & Blue

Äußere Abschirmung

Outer Shield Type	Material	Coverage
Braid	Silvered High Strength Copper Alloy (SHSCA)	93%

Äußere Ummantelung

Material	Nom. Diameter
PFA - Perfluoroalkoxy	0.129 in (3.28 mm)

Elektrische Kenndaten

Dämpfung

Frequency	Nom. Attenuation
1 MHz	1.2 dB/100ft
10 MHz	4.0 dB/100ft
50 MHz	9.2 dB/100ft
100 MHz	13.0 dB/100ft
200 MHz	18.4 dB/100ft
400 MHz	26.1 dB/100ft
700 MHz	34.6 dB/100ft
900 MHz	39.3 dB/100ft
1000 MHz	41.4 dB/100ft

Elektrik

Nom. Conductor DCR	Nom. Outer Shield DCR	Nom. Capacitance Cond-to-Shield	Nom. Characteristic Impedance	Nom. Velocity of Prop.
24.5 Ohm/1000ft	7.3 Ohm/1000ft (24 Ohm/km)	24.0 pF/ft (78.7 pF/m)	77 Ohm	70%

Speisung

UL Voltage Rating
150 V RMS

Mechanische Kenndaten

Temperatur

UL Temperature	Operating
200°C	-55°C To +200°C

Biegeradius

Stationary Min.	Installation Min.
1.29 in (32.8 mm)	1.29 in (32.8 mm)

Maximale Zugspannung	51 lbs (23 kg)
Gewicht Kabelgebinde	15 Pfund/1000 Fuß

Standards und Compliance

Umweltverträglichkeit	Innenbereich
Entflammbarkeit/Brandverhalten	NFPA 262 (UL 910), IEC 60332-1-2
CPR-Compliance	CPR Euroklasse: Eca; CPR UKCA Klasse: Eca
NEC/UL-Compliance	Artikel 725, CL2P
Millitärische Compliance	Gewerbliches Nicht-QPL-Produkt (M17/176-00002, MIL-STD-1553 Datenbuskabel)
Compliance mit Vorschriften im Vereinigten Königreich	UKCA-Kennzeichnung
APAC-Compliance	China RoHS II (GB/T 26572-2011)

Produkthinweise

Anmerkungen	PF_81553 1)# Elemente@Leiter1:-In Stibo war es leer und wurde jetzt in 2 geändert. 2)Größe@Leiter1:-In Stibo war es 24, wurde jetzt in 24AWG geändert. 3) Farbe@Farbtabelle1 01: – In Stibo war es leer, jetzt geändert in Weiß & Blau. 4)Kabeldurchmesser (nominal) – Bei Stibo war er leer, jetzt geändert auf 0,129 Zoll. 5)Abdeckung@OuterShield1 2 – bei Stibo war er 93 %, jetzt geändert auf 90 %.

Anmerkungen

PF_81553 1)# Elemente@Leiter1:-In Stibo war es leer und wurde jetzt in 2 geändert. 2)Größe@Leiter1:-In Stibo war es 24, wurde jetzt in 24AWG geändert. 3) Farbe@Farbtabelle1 01: – In Stibo war es leer, jetzt geändert in Weiß & Blau. 4)Kabeldurchmesser (nominal) – Bei Stibo war er leer, jetzt geändert auf 0,129 Zoll. 5)Abdeckung@OuterShield1 2 – bei Stibo war er 93 %, jetzt geändert auf 90 %.

Geschichte

Aktualisierung und Überarbeitung	Revisionsnummer: 0.475 Revisionsdatum: 09-07-2025
Fußnote	F – KANN MEHR ALS 1 STÜCK ENTHALTEN. DIE MINDESTLÄNGE EINES EINZELNEN STÜCKS BETRÄGT 50'., Z – DIE ENDGÜLTIGE AUFSTELLUNG KANN BEI SPULEN ODER ROLLEN UM (= ODER -) 10 % UND BEI ABGEROLLTEN KARTONS UM (+ ODER -) 5 % VON DER ANGEGEBENEN LÄNGE ABWEICHEN.

Information

Aktualisierung und Überarbeitung	Revisionsnummer: 0.475 Revisionsdatum: 09-07-2025
Fußnote	F – KANN MEHR ALS 1 STÜCK ENTHALTEN. DIE MINDESTLÄNGE EINES EINZELNEN STÜCKS BETRÄGT 50'., Z – DIE ENDGÜLTIGE AUFSTELLUNG KANN BEI SPULEN ODER ROLLEN UM (= ODER -) 10 % UND BEI ABGEROLLTEN KARTONS UM (+ ODER -) 5 % VON DER ANGEGEBENEN LÄNGE ABWEICHEN.
