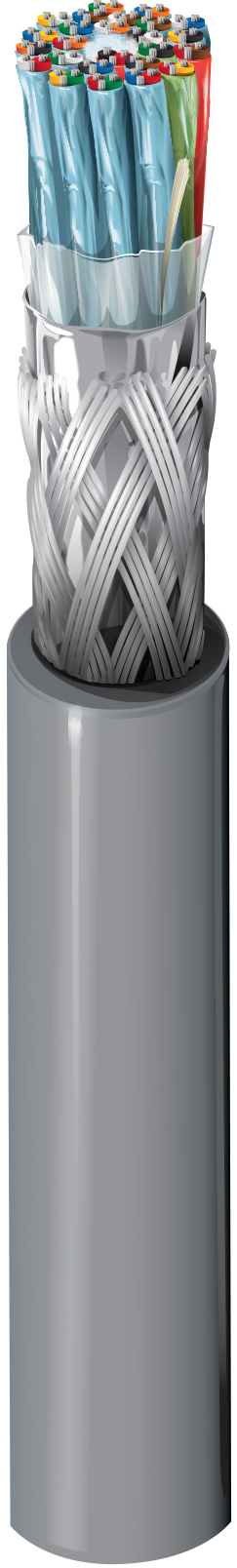

Computer EIA RS-232/422, digitales Audiokabel, 24 AWG Litzenleiter (7 x 32) aus verzinntem Kupfer, Datalene®-Isolierung, 15 verdrillte Paare einzeln mit Beldfoil® abgeschirmt + insgesamt 100 % Beldfoil® + verzinntes Kupfergeflecht (65 % Abdeckung), Erdungsdraht, PVC-Ummantelung.

Verfügbarkeit:

Global
Status:

Aktiv

Zitieren

Technische Daten
Artikelnummer
Ressourcen

Technische Daten

Expand All

Produktbeschreibung

Mögliche Anwendungen	RS-232 Erweiterte Distanz & RS-422-Anwendungen; Computerkommunikation; Analoge Niederspannungssignale (4–20 mA, 0–10 V, ...); Digitale Niederspannungssteuerung (24 V, …); Digitales Audio; Schalttafelverdrahtung

Konstruktionsmerkmale

Leiter

Element	No. of Elements	Size	Stranding	Material
Pair(s)	15	24 AWG	7x32	TC - Tinned Copper

Isolierung

Element	Material	Nom. Thickness	Color Code
Pair(s)	PE - Polyethylene (Foam)	0.019 in (0.48 mm)	Black & Red, Black & White, Black & Green, Black & Blue, Black & Yellow, Black & Brown, Black & Orange, Red & White, Red & Green, Red & Blue, Red & Yellow, Red & Brown, Red & Orange, Green & White, Green & Blue

Innenabschirmung

Element	Shield Type	Material	Coverage	Drainwire Type	Notes
Pair(s)	Tape	Bi-Laminate (Alum+Poly)	100%	24 AWG (7x32) TC	each pair, Z-Fold® Foil-in

Äußere Abschirmung

Shield Type	Material	Coverage
Tape	Bi-Laminate (Alum+Poly)	100%
Braid	Tinned Copper (TC)	65%

Äußere Ummantelung

Material	Nom. Thickness	Nom. Diameter
PVC - Polyvinyl Chloride	0.065 in (1.7 mm)	0.665 in (16.9 mm)

Gesamtdurchmesser des Kabels (Nennwert)	0,665 Zoll (16,9 mm)

Elektrische Kenndaten

Elektrik

Element	Nom. Conductor DCR	Nom. Capacitance Cond-to-Cond	Nom. Capacitance Cond-to-Other (Conds + Shield)	Nom. Characteristic Impedence	Nom. Velocity of Prop.	Max. Current
Pair(s)	24 Ohm/1000ft (79 Ohm/km)	12.5 pF/ft (41.0 pF/m)	22 pF/ft (72 pF/m)	100 Ohm	78%	1.1 Amps per Conductor at 25ºC

Nom äußere Abschirmung DCR@Cond DCR1-CNV	2,5 Ohm/1000 Fuß (8,2 Ohm/km)

Speisung

UL Voltage Rating
300 V (CM), 300 V (UL AWM 2493)

Mechanische Kenndaten

Temperatur

UL Temperature	Operating
60°C (UL AWM 2493)	-40°C to +60°C

Biegeradius

Stationary Min.	Installation Min.
6.7 in (170 mm)	6.7 in (170 mm)

Maximale Zugspannung	322 lbs (146 kg)
Gewicht Kabelgebinde	194 lbs/1000ft (289 kg/km)

Standards und Compliance

Umweltverträglichkeit	Innenbereich
Entflammbarkeit/Brandverhalten	UL1685
CPR-Compliance	CPR Euroklasse: Eca
NEC/UL-Compliance	Artikel 800, CM
AWM-Compliance	AWM 2493
CEC/C(UL)-Compliance	CM
Einhaltung der europäischen Richtlinien	EU CE-Kennzeichnung, EU-Richtlinie 2011/65/EU (RoHS 2), EU-Richtlinie 2012/19/EU (WEEE)
Compliance mit Vorschriften im Vereinigten Königreich	UKCA-Kennzeichnung
APAC-Compliance	China RoHS II (GB/T 26572-2011)

Produkthinweise

Anmerkungen	Datalene® Zu den Isolationseigenschaften gehören eine niedrige Dielektrizitätskonstante und ein Verlustfaktor für die schnelle und verzerrungsarme Datenübertragung. Zu den physikalischen Eigenschaften gehören gute Druckfestigkeit und geringes Gewicht.
