Artikelnummer: 8332

RS232, kapazitätsarm, Nr. 24-2pr, SR-PVC, O/A Folie und Geflecht, PVC-Ummantelung, CMG

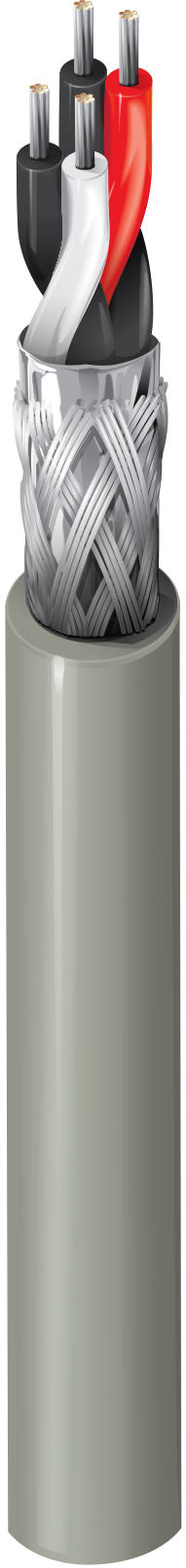

EIA RS-232-Computerkabel, 2-Paar, 24 AWG verseilt (7x32) mit verzinnten Kupferleitern, halbsteife PVC-Isolierung, Durchgehend Beldfoil® (100 % Abdeckung) + Geflecht aus verzinntem Kupfer (65 % Abdeckung), PVC-Ummantelung

  • Verfügbarkeit:
    Global
  • Status:
    Aktiv
8332
  • 8332
1 von 1

Technische Daten

Einen Fehler melden

Mögliche Anwendungen

RS-232 Anwendungen für größere Entfernungen; Computerkommunikation; analoge Niederspannungssignale (4–20 mA, 0–10 V, …); digitale Steuerung für Niederspannung (24 V, …); Bezugspegel-Audio; Verdrahtung von Schaltschränken

Leiter

Komponente Anzahl der Elemente Größe Verseilung Material
Paar(e) 2 24 AWG 7x32 TC – Verzinntes Kupfer

Isolierung

Komponente Material Nenndicke Nenndurchmesser der Isolierung Farbcodierung
Paar(e) SR-PVC – Polyvinylchlorid (halbsteif) 0,0105 Zoll (0,267 mm) 0,044 Zoll (1,1 mm) Western Electric Standard

Äußere Abschirmung

Abschirmungstyp Material Abdeckung
Band Bi-Laminat (Alum + Poly) 100 %
Geflecht Verzinntes Kupfer (TC) 65 %

Äußere Ummantelung

Material Nenndicke Nennwert Durchmesser
PVC – Polyvinylchlorid 0,035 Zoll (0,89 mm) 0,250 Zoll (6,35 mm)

Gesamtdurchmesser des Kabels (Nennwert)

0,250 Zoll (6,35 mm)

Elektrik

Komponente Nennwert Leiter DCR Nennkapazität Leiter-zu-Leiter Nennkapazität Leitung-zu-Sonstige (Leitungen + Abschirmung) Nennwert Impedanzeigenschaft Nennwert Ausbreitungsgeschwindigkeit Max. Bemessungsstrom
Paar(e) 28,8 Ohm/1000 Fuß 30 pF/Fuß (98 pF/m) 50 pF/Fuß (160 pF/m) 75 Ohm 60 % 2,1 Amp pro Leiter bei 25 ºC

Speisung

UL-Nennspannung
300 V (CMG), 300 V (UL AWM 2464)

Temperatur

UL-Temperatur Betrieb
80 °C -30 °C bis +80 °C

Biegeradius

Mindestspannung im Ruhezustand Mindestinstallation
2,5 Zoll (64 mm) 2,5 Zoll (64 mm)

Maximale Zugspannung

22 Pfund (10.0 kg)

Gewicht Kabelgebinde

33 lbs/1000 Fuß

Umweltverträglichkeit

Innenbereich

Entflammbarkeit/Brandverhalten

UL 1685 FT4, FT4

​​​​​​​CPR-Compliance

CPR Euroklasse: Eca

NEC/UL-Compliance

Artikel 800, CMG

AWM-Compliance

AWM 2464, AWM I A

CEC/C(UL)-Compliance

CMG

Einhaltung der europäischen Richtlinien

EU CE-Kennzeichnung, EU-Richtlinie 2011/65/EU (RoHS 2), EU-Richtlinie 2012/19/EU (WEEE)

Compliance mit Vorschriften im Vereinigten Königreich

UKCA-Kennzeichnung

APAC-Compliance

China RoHS II (GB/T 26572-2011)

Aktualisierung und Überarbeitung

Revisionsnummer: 0.460 Revisionsdatum: 03.02.2025

Aktualisierung und Überarbeitung

Revisionsnummer: 0.460 Revisionsdatum: 03.02.2025

Artikelnummer

Artikelnr. Farbe Wicklung Länge UPC Fußnote
8332 060100 Chrom Rolle 100 ft 612825203995
8332 060500 Chrom Rolle 500 ft 612825204015
8332 0601000 Chrom Rolle 1.000 ft 612825204008 C
