Produktnummer: 8333

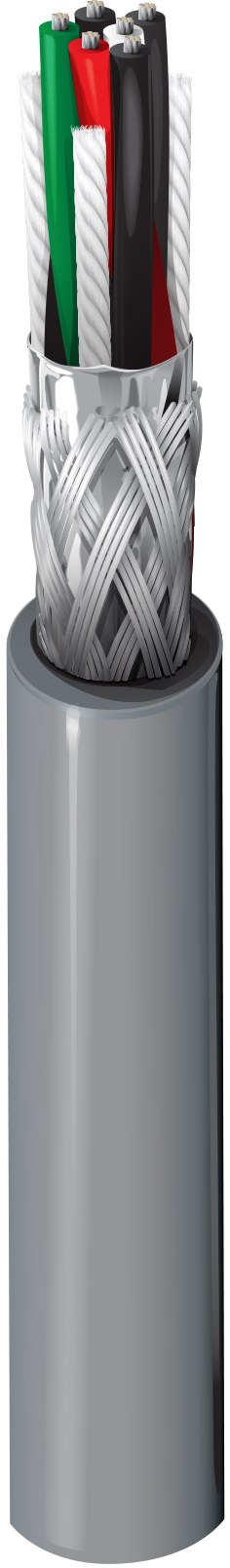

RS232, Low Cap, #24-3pr, SR-PVC, O/A Folie+Geflecht, PVC-Jacke, CMG

Computer-EIA-Kabel RS-232, 3-paarig, 24 AWG Litzenleiter (7 x 32), verzinnte Kupferleiter, halbstarre PVC-Isolierung, durchgehende Beldfoil®-Abschirmung (100 % Abdeckung) + verzinnte Kupfergeflechtabschirmung (65 % Abdeckung), PVC-Ummantelung.

  • Verfügbarkeit:
    Global
  • Status:
    Aktiv
8333
  • 8333
1 von 1

Technische Daten

Expand All

Mögliche Anwendungen

RS-232 Anwendungen über größere Entfernungen; Computerkommunikation; analoge Niederspannungssignale (4–20 mA, 0–10 V, ...); digitale Niederspannungssteuerung (24 V, …); Audio auf Leitungsebene; Schalttafelverdrahtung

Leiter

Element No. of Elements Size Stranding Material
Pair(s) 3 24 AWG 7x32 TC - Tinned Copper

Isolierung

Element Material Nom. Thickness Color Code
Pair(s) SR-PVC - Polyvinyl Chloride (Semi-Rigid) 0.0105 in (0.267 mm) White/Blue Stripe & Blue/White Stripe, White/Orange Stripe & Orange/White Stripe, White/Green Stripe & Green/White Stripe

Äußere Abschirmung

Shield Type Material Coverage
Tape Bi-Laminate (Alum+Poly) 100%
Braid Tinned Copper (TC) 65%

Äußere Ummantelung

Material Nom. Thickness Nom. Diameter
PVC - Polyvinyl Chloride 0.035 in (0.89 mm) 0.265 in (6.73 mm)

Gesamtdurchmesser des Kabels (Nennwert)

0,265 Zoll (6,73 mm)

Elektrik

Element Nom. Conductor DCR Max. Conductor DCR Nom. Capacitance Cond-to-Cond Nom. Capacitance Cond-to-Other (Conds + Shield) Nom. Characteristic Impedence Nom. Velocity of Prop. Max. Current
Pair(s) 24 Ohm/1000ft (79 Ohm/km) 9.38 Ohm/1000ft 30 pF/ft (98 pF/m) 50 pF/ft (160 pF/m) 75 Ohm 60% 1.6 Amps per Conductor at 25ºC

Nom äußere Abschirmung DCR@Cond DCR1-CNV

6,6 Ohm/1000 Fuß (22 Ohm/km)

Speisung

UL Voltage Rating
300 V (CMG), 300 V (UL AWM 2464)

Temperatur

UL Temperature Operating
80°C (UL AWM 2464) -30°C to +80°C

Gewicht Kabelgebinde

41 lbs/1000ft (61 kg/km)

Umweltverträglichkeit

Innenbereich

Entflammbarkeit/Brandverhalten

UL1685 FT4, IEC 60332-1-2

​​​​​​​CPR-Compliance

CPR Euroklasse: Eca

NEC/UL-Compliance

Artikel 800, CMG

AWM-Compliance

AWM 2464, AWM I A

CEC/C(UL)-Compliance

CMG

Einhaltung der europäischen Richtlinien

EU CE-Kennzeichnung, EU-Richtlinie 2011/65/EU (RoHS 2), EU-Richtlinie 2012/19/EU (WEEE)

Compliance mit Vorschriften im Vereinigten Königreich

UKCA-Kennzeichnung

APAC-Compliance

China RoHS II (GB/T 26572-2011)

Aktualisierung und Überarbeitung

Revisionsnummer: 0.312 Revisionsdatum: 09-07-2025

Fußnote

C – KISTE AUFGEROLLTE AUFMACHUNG.

Aktualisierung und Überarbeitung

Revisionsnummer: 0.312 Revisionsdatum: 09-07-2025

Fußnote

C – KISTE AUFGEROLLTE AUFMACHUNG.

Report An Error

Artikelnummer

Artikelnr. Farbe Wicklung Länge UPC Fußnote
8333 060100 Chrom Rolle 100 ft 612825204114
8333 060500 Chrom Rolle 500 ft 612825204138 C
8333 0601000 Chrom Rolle 1.000 ft 612825204121 C
