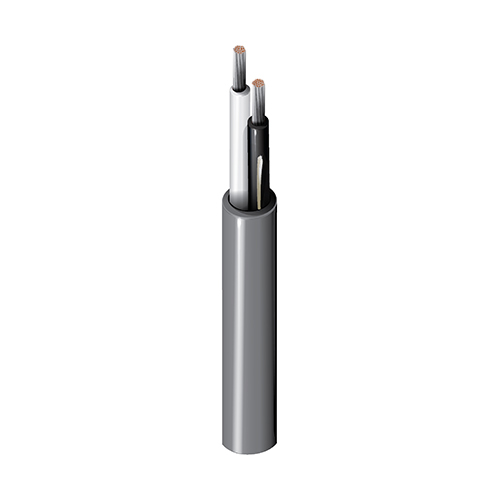

Artikelnummer: 8471
Elektronisch, 2 C #16 Str TC (verzinntes Kupfer), PVC-Isolierung, PVC-Ummantelung, CMG
Elektronisch, 2 Leiter 16AWG (19x29) verzinntes Kupfer, PVC-Isolierung, äußere Ummantelung aus PVC, CMG
-
Verfügbarkeit:
Global
-
Globale Bestandsaufnahme:
Verfügbar
Technische Daten
Produktbeschreibung
| Mögliche Anwendungen | analoge Niederspannungssignale (4–20 ma, 0–10 V, …); digitale Steuerung für Niederspannung (24 V, …); Bezugspegel-Audio; Computerkommunikation; Verdrahtung von Schaltschränken |
|---|
Konstruktionsmerkmale
Leiter
| Komponente | Anzahl der Elemente | Größe | Verseilung | Material |
|---|---|---|---|---|
| Paar(e) | 1 | 16 AWG | 19x29 | TC – Verzinntes Kupfer |
Isolierung
| Komponente | Material | Nenndicke | Nenndurchmesser der Isolierung | Farbcodierung |
|---|---|---|---|---|
| Paar(e) | PVC – Polyvinylchlorid | 0,023 Zoll (0,58 mm) | 0,105 Zoll (2,67 mm) | Schwarz und Weiß |
Äußere Ummantelung
| Material | Nenndicke | Nennwert Durchmesser |
|---|---|---|
| PVC – Polyvinylchlorid | 0,032 Zoll (0,81 mm) | 0,274 Zoll (6,96 mm) |
|
Gesamtdurchmesser des Kabels (Nennwert) |
0,274 Zoll (6,96 mm) |
|---|
Elektrische Kenndaten
Elektrik
| Komponente | Nennwert Leiter DCR | Nennkapazität Leiter-zu-Leiter | Max. Bemessungsstrom |
|---|---|---|---|
| Paar(e) | 4,52 Ohm/1000 Fuß | 33 pF/Fuß (110 pF/m) | 18 Ampere pro Leiter bei 30 ºC |
Speisung
| UL-Nennspannung |
|---|
| 300 V (CMG), 300 V (UL AWM 2598) |
Mechanische Kenndaten
Temperatur
| UL-Temperatur | Betrieb |
|---|---|
| 60 °C | -20 °C bis +60 °C |
Biegeradius
| Mindestspannung im Ruhezustand | Mindestinstallation |
|---|---|
| 2,7 Zoll (69 mm) | 2,7 Zoll (69 mm) |
|
Maximale Zugspannung |
94 lbs (43 kg) |
|---|---|
|
Gewicht Kabelgebinde |
38 lbs/1000 Fuß |
Standards und Compliance
|
Umweltverträglichkeit |
Innenbereich |
|---|---|
|
Nachhaltigkeit |
CA Prop 65 |
|
Entflammbarkeit/Brandverhalten |
UL 1685 , FT4, IEC 60332-1-2 |
|
CPR-Compliance |
CPR Euroklasse: Eca; CPR UKCA Klasse: Eca |
|
NEC/UL-Compliance |
Artikel 725, Artikel 800, CMG, CL3 |
|
AWM-Compliance |
AWM 2598 |
|
CEC/C(UL)-Compliance |
CMG |
|
Einhaltung der europäischen Richtlinien |
EU CE-Zeichen, EU-Richtlinie 2015/863/EU (RoHS 2 Ergänzung), 2011/65/EU (RoHS 2) und 2012/19/EU (WEEE) |
|
Compliance mit Vorschriften im Vereinigten Königreich |
UKCA-Kennzeichnung |
Geschichte
|
Aktualisierung und Überarbeitung |
Revisionsnummer: 0.514 Revisionsdatum: 15.02.2024 |
|---|
Belden.GenericSpecificationTitle
|
Aktualisierung und Überarbeitung |
Revisionsnummer: 0.514 Revisionsdatum: 15.02.2024 |
|---|
Artikelnummer
| Artikelnr. | Farbe | Wicklung | Länge | UPC/EAN | Fußnote |
|---|---|---|---|---|---|
| 8471.00U152 | Chrom | UnReel | 152 m | 8719605018229 | |
| 8471,01152 | Chrom | Rolle | 152 m | 8719605018243 | |
| 8471,00305 | Chrom | Rolle | 305 m | 8719605018212 | |
| 8471.00U305 | Chrom | UnReel | 305 m | 8719605018236 |
