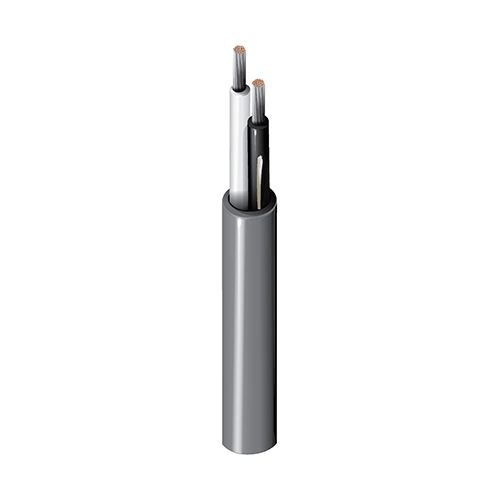

Produktnummer: 8471ELW

Elektronisch, 2 C #16 Str TC, LSZH Ins, LSZH Jkt, Cca

Elektronisch, 2 Leiter 16AWG (19x29) verzinntes Kupfer, LSZH-Isolierung, LSZH-Außenmantel, CPR Cca

  • Verfügbarkeit:
    Global
  • Status:
    Aktiv
8471ELW
  • 8471ELW
1 von 1

Technische Daten

Expand All

Mögliche Anwendungen

Niederspannungs-Analogsignale (4–20 mA, 0–10 V, ...); Niederspannungs-Digitalsteuerung (24 V, …); Line-Level-Audio; Computerkommunikation; Panel-Verdrahtung

Leiter

Size Stranding Material
16 19x29 TC - Tinned Copper

Isolierung

Material Nom. Thickness Nom. Insulation Diameter Color Code Notes
LSZH - Low Smoke Zero Halogen (Flame Retardant) 0.58 mm (0.023 in) 2.67 mm (0.105 in) Black & White Flame Retardant

Innenabschirmung

Material
No Shield

Äußere Abschirmung

Material
No Shield

Innere Ummantelung

Nom. Thickness
0.89 mm (0.035 in)

Äußere Ummantelung

Material Nom. Thickness Nom. Diameter
LSZH - Low Smoke Zero Halogen (Flame Retardant) 0.89 mm (0.035 in) 7.1 mm (0.28 in)

Elektrik

Nom. Conductor DCR Nom. Capacitance Cond-to-Cond Nom. Inductance Max. Current
14.7 Ohm/km (4.48 Ohm/1000ft) 52 pF/m (16 pF/ft) 0.17 µH/ft (0.56 µH/m) 7.1 Amps per Conductor

Temperatur

Installation Storage
-15°C To +80°C -45°C To +80°C

Biegeradius

Installation Min.
71 mm (2.8 in)

Maximale Zugspannung

127 N (28.6 lbf)

Umweltverträglichkeit

Innenbereich – Euroklasse Cca, Innenbereich, nicht halogeniert, Beständigkeit gegen Sonneneinstrahlung

Entflammbarkeit/Brandverhalten

IEC 60332-1-2

​​​​​​​CPR-Compliance

CPR-Euroklasse: Cca-s1,d1,a1

CENELEC-Compliance

EN 50290-2-20

Europäische Halogenfreie Standards

IEC 62821-1 Halogenfrei-Konformität = Ja, IEC 60754-1 - Halogenmenge = Null, IEC 60754-2 - Menge an Halogensäuregasen - Max. Leitfähigkeit = 2,5 S/mm, IEC 60754-2 - Menge an Halogensäuregasen - Min. pH-Wert = 4,3, IEC 61034-2 - Rauchdichte Min. Transmission = 60 % µ

Einhaltung der europäischen Richtlinien

EU CE-Zeichen

Aktualisierung und Überarbeitung

Revisionsnummer: 0.48 Revisionsdatum: 12-01-2025

Aktualisierung und Überarbeitung

Revisionsnummer: 0.48 Revisionsdatum: 12-01-2025


Report An Error

Artikelnummer

Artikelnr. Farbe Wicklung Länge EAN
8471ELW.00305 Chrom Rolle 305 m 8719605206602
8471ELW.02305 Weiß Rolle 305 m 8719605232229
