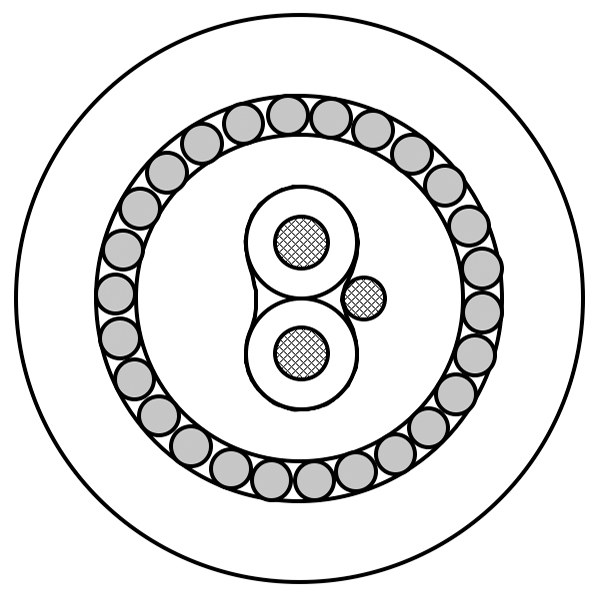

Elektronisch, 2 Leiter 16AWG (19x29) verzinntes Kupfer, PE-Isolierung, Beldfoil®-Gesamtabschirmung, LSZH-Außenmantel, Stahldrahtpanzerung, CPR Cca

Verfügbarkeit:

Global
Status:

Fähigkeit

Zitieren

Technische Daten
Artikelnummer
Ressourcen

Technische Daten

Expand All

Produktbeschreibung

Mögliche Anwendungen	Bis zu 600 V analoge Signale; bis zu 600 V digitale Steuerung; Line-Level-Audio; Sprachkommunikation; Panel-Verkabelung

Produktlebenszyklus

Lebenszyklus	Fähigkeit - das Produkt ist noch nicht standardmäßig bestellbar, kann aber hergestellt werden

Konstruktionsmerkmale

Leiter

Size	Stranding	Material
16	19x29	TC - Tinned Copper

Isolierung

Material	Nom. Insulation Diameter
PE - Polyethylene	3.1 mm (0.12 in)

Innenabschirmung

Shield Type	Material
Tape	Bi-Laminate (Alum+Poly)

Äußere Abschirmung

Material
Bi-Laminate (Alum+Poly)

Innere Ummantelung

Material	Nom. Diameter	Color
LSZH - Low Smoke Zero Halogen (Flame Retardant)	8.1 mm (0.32 in)	Black

Panzerung

Armor Type & Material	Coverage
SWA - Steel Wire Armor	95%

Äußere Ummantelung

Material	Nom. Thickness	Nom. Diameter
LSZH - Low Smoke Zero Halogen (Flame Retardant)	1.3 mm (0.051 in)	12.5 mm

Elektrische Kenndaten

Elektrik

Nom. Conductor DCR	Nom. Capacitance Cond-to-Cond	Nom. Capacitance Cond-to-Shield
14.8 Ohm/km (4.51 Ohm/1000ft)	75 pF/m (23 pF/ft)	144 pF/m (43.9 pF/ft)

Nom äußere Abschirmung DCR@Cond DCR1-CNV	20 Ohm/km (6,1 Ohm/1000 Fuß)

Mechanische Kenndaten

Temperatur

Installation	Storage
-15°C To +80°C	-15°C To +80°C

Gewicht Kabelgebinde	300 kg/km (200 lbs/1000 Fuß)

Standards und Compliance

Umweltverträglichkeit	InnenInnen/AußenAußenInnen/Außen - Euroklasse Cca
Entflammbarkeit/Brandverhalten	IEC 60332-1-2, IEC 60332-3-24
CPR-Compliance	CPR-Euroklasse: Cca-s1,d2,a1
Europäische Halogenfreie Standards	IEC 62821-1 Halogenfrei-Konformität = Ja, IEC 60754-2 – Halogensäuregasmenge – Max. Leitfähigkeit = 2,5 µS/mm, IEC 60754-2 – Halogensäuregasmenge – Min. pH = 4,3

Produkthinweise

Anmerkungen	Hierbei handelt es sich um eine vorläufige technische Designspezifikation (TDS), die während der gesamten Prototyping-Phase geändert werden kann. Die Mindestliefermenge für die erste Bestellung beträgt 3 km. Dieses Produkt hat die Standardfarbe Schwarz und die Standardlängen 305 m oder 500 m. Zusätzliche Optionen für Farben und Aufmachungen sind auf Anfrage erhältlich. Die geschätzte Produktionsvorlaufzeit für die erste Bestellung entspricht der Produktionsvorlaufzeit von 8719LS plus zusätzlichen 6–7 Wochen. Bitte wenden Sie sich zur Bestätigung an Ihren Belden-Vertreter.
