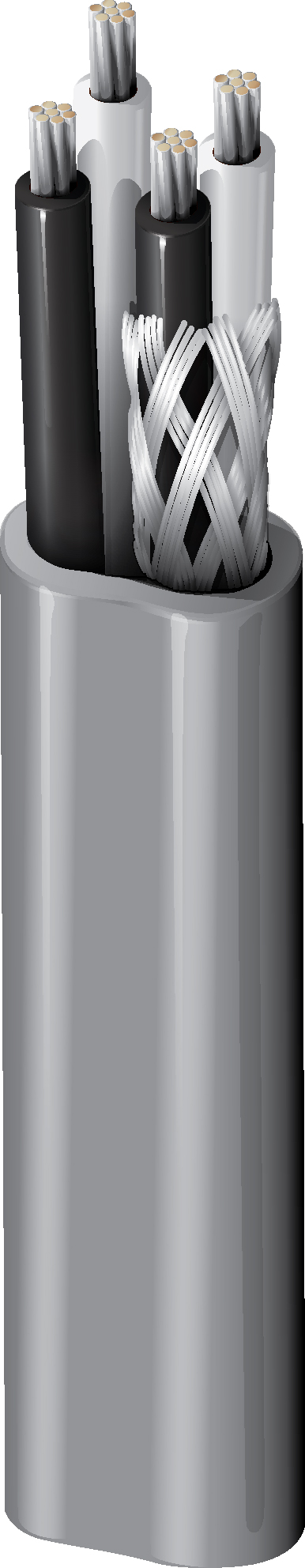

Produktnummer: 8732

Elektronisch, 2 Pr #22 Str TC, PO Ins, 1Pr mit TC Brd, PVC Jkt, CM

Elektronik, 2 Paar 22AWG (7x30) verzinntes Kupfer, PO-Isolierung, 1 Paar mit verzinntem Kupfergeflecht (62 %) Abschirmung, PVC-Außenmantel, CM

  • Verfügbarkeit:
    Global
  • Status:
    Aktiv
8732
  • 8732
1 von 1

Technische Daten

Expand All

Mögliche Anwendungen

Niederspannungs-Analogsignale (4–20 mA, 0–10 V, ...); Niederspannungs-Digitalsteuerung (24 V, …); Line-Level-Audio; Computerkommunikation; Panel-Verdrahtung

Leiter

Element No. of Elements Size Stranding Material
Pair(s) 2 22 AWG 7x30 TC - Tinned Copper

Isolierung

Element Material Nom. Thickness Nom. Insulation Diameter Color Code
Pair(s) PE - Polyethylene 0.0205 in (0.521 mm) 0.070 in (1.8 mm) Black, Clear

Innenabschirmung

Shield Type Material Coverage
Braid Tinned Copper (TC) 62%
No Shield

Äußere Abschirmung

Material
No Shield

Äußere Ummantelung

Material Nom. Thickness Nom. Diameter
PVC - Polyvinyl Chloride 0.03 in (0.76 mm) 0.206 x 0.332 in

Gesamtdurchmesser des Kabels (Nennwert)

0,206 x 0,332 Zoll

Elektrik

Nom. Conductor DCR Nom. Inner Shield DCR Nom. Capacitance Cond-to-Cond Nom. Capacitance Cond-to-Other (Conds + Shield) Nom. Characteristic Impedence Max. Current
18.2 Ohm/1000ft 7.3 Ohm/1000ft (24 Ohm/km) 12 pF/ft (39 pF/m) 21 pF/ft (69 pF/m) 74 Ohm 4.8 Amps per Conductor at 30ºC

Speisung

UL Voltage Rating
300 V

Temperatur

UL Temperature Operating
60°C -20°C to +60°C

Biegeradius

Stationary Min. Installation Min.
0.68 in (17 mm) 0.68 in

Maximale Zugspannung

81 lbs (37 kg)

Gewicht Kabelgebinde

37 Pfund/1000 Fuß

Umweltverträglichkeit

Innenbereich

Entflammbarkeit/Brandverhalten

UL1685, IEC 60332-1-2

​​​​​​​CPR-Compliance

CPR Euroklasse: Eca

NEC/UL-Compliance

Artikel 800, CM

AWM-Compliance

AWM 2094

CEC/C(UL)-Compliance

CM

Einhaltung der europäischen Richtlinien

EU CE-Kennzeichnung, EU-Richtlinie 2011/65/EU (RoHS 2), EU-Richtlinie 2012/19/EU (WEEE)

Compliance mit Vorschriften im Vereinigten Königreich

UKCA-Kennzeichnung

APAC-Compliance

China RoHS II (GB/T 26572-2011)

Aktualisierung und Überarbeitung

Revisionsnummer: 0.408 Revisionsdatum: 09-07-2025

Fußnote

C – KISTE AUFGEROLLTE AUFMACHUNG.

Aktualisierung und Überarbeitung

Revisionsnummer: 0.408 Revisionsdatum: 09-07-2025

Fußnote

C – KISTE AUFGEROLLTE AUFMACHUNG.

Report An Error

Artikelnummer

Artikelnr. Farbe Wicklung Länge UPC Fußnote
8732 0601000 Chrom Rolle 1.000 ft 612825214762 C
