Produktnummer: 8740

Elektronisch, 1 Pr #22 Sol TC, PVC-Einsätze, PVC-Jacke, CMG

Elektronisch, 1 Leiterpaar 22AWG (massiv) verzinntes Kupfer, PVC-Isolierung, PVC-Außenmantel, CMG

  • Verfügbarkeit:
    Global
  • Status:
    Aktiv

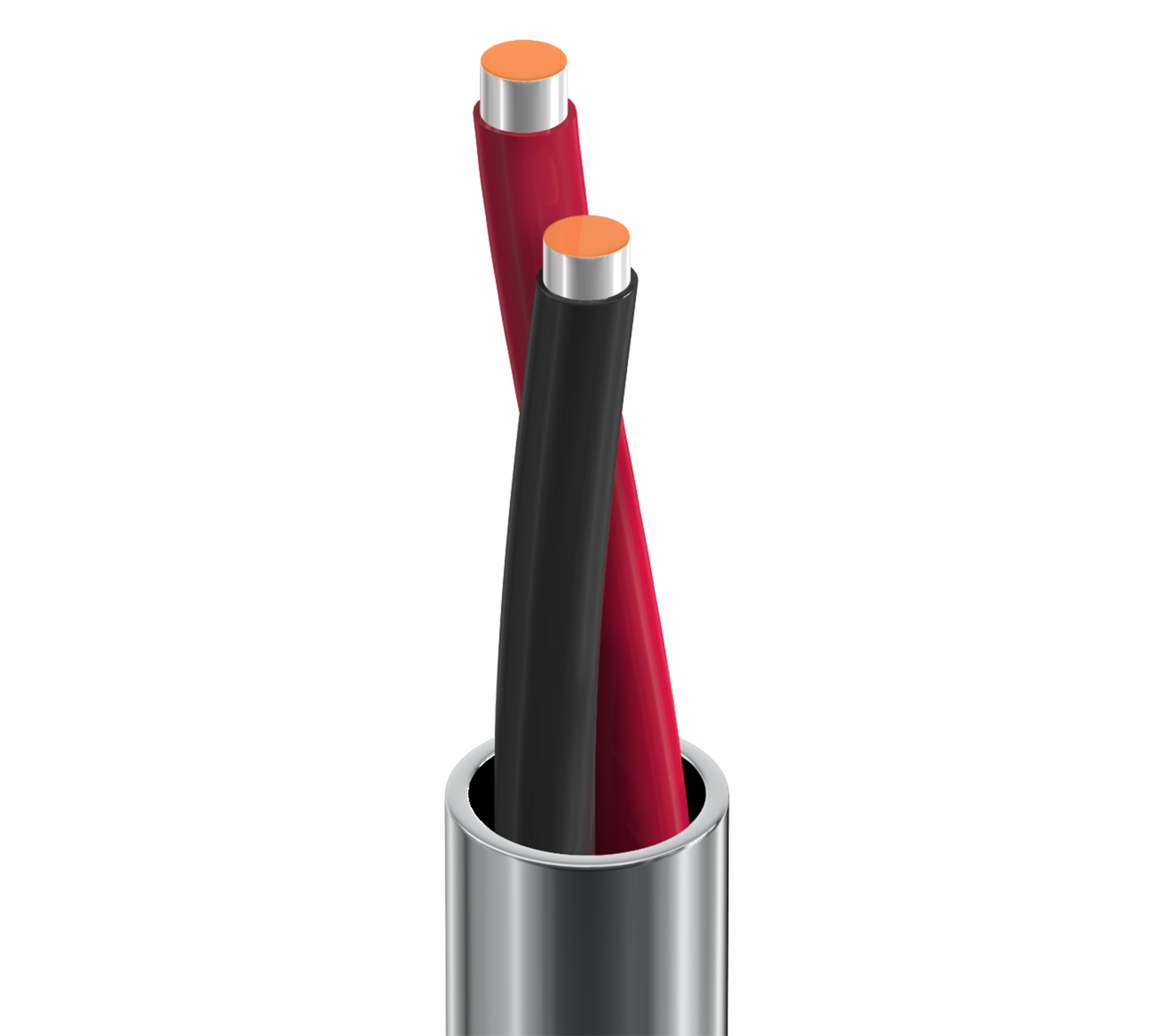

8740
  • 8740
1 von 1

Technische Daten

Expand All

Mögliche Anwendungen

Telefonkabel; analoge Niederspannungssignale (4-20 mA, 0-10 V, ...); Niederspannungssteuerung (24 V, …); Sprachkommunikation

Leiter

Element No. of Elements Size Stranding Material
Pair(s) 1 22 AWG Solid TC - Tinned Copper

Isolierung

Element Material Nom. Thickness Nom. Insulation Diameter Color Code
Pair(s) PVC - Polyvinyl Chloride 0.010 in (0.25 mm) 0.046 in (1.2 mm) Black & Red

Äußere Ummantelung

Material Nom. Thickness Nom. Diameter
PVC - Polyvinyl Chloride 0.032 in (0.81 mm) 0.156 in (3.96 mm)

Gesamtdurchmesser des Kabels (Nennwert)

0,156 Zoll (3,96 mm)

Elektrik

Element Nom. Conductor DCR Nom. Capacitance Cond-to-Cond Max. Current
Pair(s) 20.6 Ohm/1000ft 30 pF/ft (98 pF/m) 6 Amps per Conductor at 30ºC

Speisung

UL Voltage Rating
150 V (CMG), 150 V (UL AWM 2576)

Temperatur

UL Temperature Operating
80°C -20°C to +80°C

Biegeradius

Stationary Min. Installation Min.
1.6 in (41 mm) 1.6 in (41 mm)

Maximale Zugspannung

16 lbs (7.3 kg)

Gewicht Kabelgebinde

12 Pfund/1000 Fuß

Umweltverträglichkeit

Innenbereich

Nachhaltigkeit

CA Prop 65

Entflammbarkeit/Brandverhalten

UL 1685, FT4, IEC 60332-1-2

​​​​​​​CPR-Compliance

CPR Euroklasse: Eca

NEC/UL-Compliance

Artikel 800, CMG

AWM-Compliance

AWM 2576

CEC/C(UL)-Compliance

CMG

Einhaltung der europäischen Richtlinien

EU CE-Kennzeichnung, EU-Richtlinie 2011/65/EU (RoHS 2), EU-Richtlinie 2012/19/EU (WEEE)

Compliance mit Vorschriften im Vereinigten Königreich

UKCA-Kennzeichnung

APAC-Compliance

China RoHS II (GB/T 26572-2011)

Aktualisierung und Überarbeitung

Revisionsnummer: 0.487 Revisionsdatum: 09-07-2025

Aktualisierung und Überarbeitung

Revisionsnummer: 0.487 Revisionsdatum: 09-07-2025


Report An Error

Artikelnummer

Artikelnr. Farbe Wicklung Länge UPC
8740 060U500 Chrom UnReel 500 ft 612825214861
8740 060U1000 Chrom UnReel 1.000 ft 612825214854
