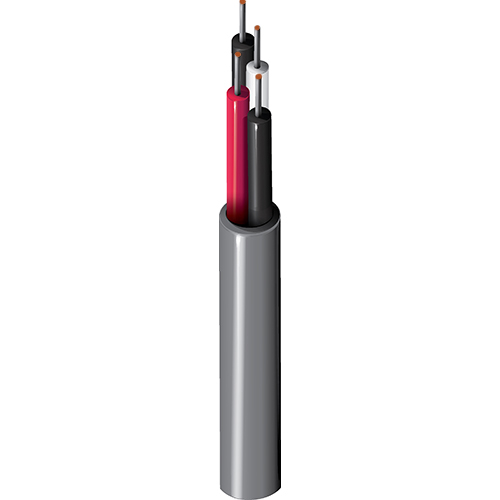

Artikelnummer: 8741
Elektronisch, 2 Pr Nr. 22 Sol TC (verzinntes Kupfer), PVC-Isolierung, PVC-Ummantelung, CMG
Elektronisch, 2 Paar 22AWG (massiv) aus verzinntem Kupfer, PVC-Isolierung, äußere Ummantelung aus PVC, CMG
-
Verfügbarkeit:
Global
-
Globale Bestandsaufnahme:
Verfügbar
Technische Daten
Produktbeschreibung
| Mögliche Anwendungen | Telefonkabel; analoge Niederspannungssignale (4–20 mA, 0–10 V, ...); Niederspannungssteuerung 24 V, …); Sprachübertragung |
|---|
Konstruktionsmerkmale
Leiter
| Komponente | Anzahl der Elemente | Größe | Verseilung | Material |
|---|---|---|---|---|
| Paar(e) | 2 | 22 AWG | Massiv | TC – Verzinntes Kupfer |
Isolierung
| Komponente | Material | Nenndicke | Farbcodierung |
|---|---|---|---|
| Paar(e) | PVC – Polyvinylchlorid | 0,010 Zoll (0,25 mm) | Schwarz und Rot, Schwarz und Weiß |
Äußere Ummantelung
| Material | Nenndicke | Nennwert Durchmesser |
|---|---|---|
| PVC – Polyvinylchlorid | 0,032 Zoll (0,81 mm) | 0,230 Zoll (5,84 mm) |
|
Gesamtdurchmesser des Kabels (Nennwert) |
0,230 Zoll (5,84 mm) |
|---|
Elektrische Kenndaten
Elektrik
| Komponente | Nennwert Leiter DCR | Nennkapazität Leiter-zu-Leiter | Max. Bemessungsstrom |
|---|---|---|---|
| Paar(e) | 16,5 Ohm/1000 Fuß (54,1 Ohm/km) | 30 pF/Fuß (98 pF/m) | 2,24 Amp pro Leiter bei 20 ºC |
Speisung
| UL-Nennspannung |
|---|
| 300 V (CMG), 150 V (UL AWM 2576) |
Mechanische Kenndaten
Temperatur
| UL-Temperatur | Betrieb |
|---|---|
| 80 °C (UL AWM 2576) | -20 °C bis +80 °C |
Biegeradius
| Mindestspannung im Ruhezustand | Mindestinstallation |
|---|---|
| 2,3 Zoll (58 mm) | 2,3 Zoll (58 mm) |
|
Maximale Zugspannung |
30 lbs (14 kg) |
|---|---|
|
Gewicht Kabelgebinde |
23 lbs/1000 ft (34 kg/km) |
Standards und Compliance
|
Umweltverträglichkeit |
Innenbereich |
|---|---|
|
Nachhaltigkeit |
CA Prop 65 |
|
Entflammbarkeit/Brandverhalten |
UL1685 FT4, IEC 60332-1-2 |
|
CPR-Compliance |
CPR Euroklasse: Eca |
|
NEC/UL-Compliance |
Artikel 800, CMG |
|
AWM-Compliance |
AMW 2576 |
|
CEC/C(UL)-Compliance |
CMG |
|
Einhaltung der europäischen Richtlinien |
EU CE-Kennzeichnung, EU-Richtlinie 2011/65/EU (RoHS 2), EU-Richtlinie 2012/19/EU (WEEE) |
|
Compliance mit Vorschriften im Vereinigten Königreich |
UKCA-Kennzeichnung |
|
APAC-Compliance |
China RoHS II (GB/T 26572-2011) |
|
Plenum-Nummer |
88741 oder 82741 (verseilte Leiter) |
Geschichte
|
Aktualisierung und Überarbeitung |
Revisionsnummer: 0.369 Revisionsdatum: 03.02.2025 |
|---|
Belden.GenericSpecificationTitle
|
Aktualisierung und Überarbeitung |
Revisionsnummer: 0.369 Revisionsdatum: 03.02.2025 |
|---|
Artikelnummer
| Artikelnr. | Farbe | Wicklung | Länge | UPC | Fußnote |
|---|---|---|---|---|---|
| 8741 060U500 | Chrom | UnReel | 500 ft | 612825214885 | |
| 8741 0601000 | Chrom | Rolle | 1.000 ft | 612825214892 | C |
| 8741 060U1000 | Chrom | UnReel | 1.000 ft | 612825214878 | |
| 8741 0605000 | Chrom | Rolle | 5.000 ft | 612825214908 | C |
