Produktnummer: 8766

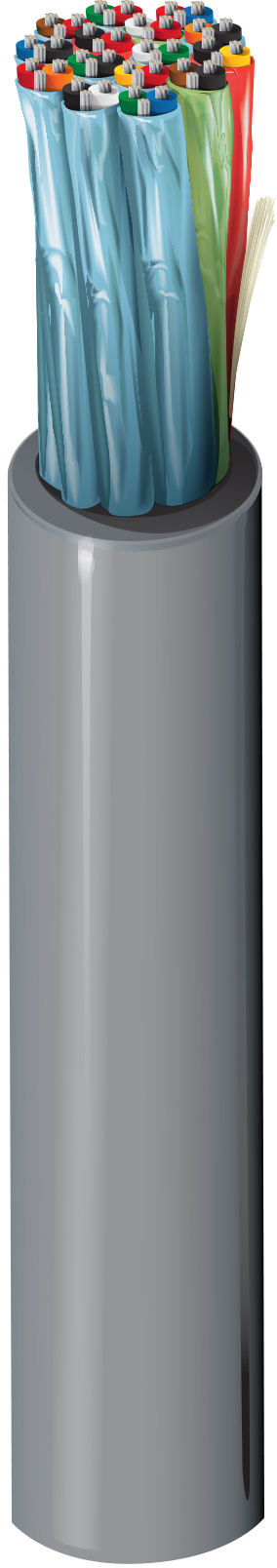

Audio, Bedieninstrument, #22-15pr, PVC, Indv. & Folie, PVC-Jacke, CMG

Audio-, Steuer- & Instrumentenkabel, 22 AWG Massivleiter, PVC-Isolierung, verzinntes Kupfer, verdrillte Paare, einzeln mit Beldfoil® abgeschirmt (100 % Abdeckung), 22 AWG massiver verzinnter Kupfer-Ableitdraht, PVC-Ummantelung.

  • Verfügbarkeit:
    Global
  • Status:
    Aktiv
8766
  • 8766
1 von 1

Technische Daten

Expand All

Mögliche Anwendungen

Niederspannungs-Analogsignale (4–20 mA, 0–10 V, ...); Niederspannungs-Digitalsteuerung (24 V, …); Line-Level-Audio; Computerkommunikation; Panel-Verdrahtung

Leiter

Element No. of Elements Size Stranding Material
Pair(s) 15 22 Solid TC - Tinned Copper

Isolierung

Material Nom. Thickness Nom. Insulation Diameter Color Code
PVC - Polyvinyl Chloride 0.013 in (0.33 mm) 0.052 in (1.3 mm) Black & Red, Black & White, Black & Green, Black & Blue, Black & Yellow, Black & Brown, Black & Orange, Red & White, Red & Green, Red & Blue, Red & Yellow, Red & Brown, Red & Orange, Green & White, Green & Blue

Innenabschirmung

Shield Type Material Coverage Drainwire Type
Tape Bi-Laminate (Alum+Poly) 100% 22 AWG (Solid) TC

Äußere Ummantelung

Material Nom. Thickness Nom. Diameter
PVC - Polyvinyl Chloride 0.045 in (1.1 mm) 0.525 in

Elektrik

Nom. Conductor DCR Nom. Inner Shield DCR Nom. Capacitance Cond-to-Cond Nom. Capacitance Cond-to-Other (Conds + Shield) Nom. Inductance Max. Current
20.6 Ohm/1000ft 11.9 Ohm/1000ft (39.0 Ohm/km) 40 pF/ft (130 pF/m) 77 pF/ft (250 pF/m) 0.19 µH/ft (0.62 µH/m) 1.4 Amps per Conductor at 25ºC

Speisung

UL Voltage Rating
300 V

Temperatur

UL Temperature Operating
80°C -20°C To +80°C

Biegeradius

Stationary Min. Installation Min.
5.25 in (133 mm) 5.25 in

Maximale Zugspannung

234 lbs (106 kg)

Gewicht Kabelgebinde

173 Pfund/1000 Fuß

Entflammbarkeit/Brandverhalten

UL1685 FT4, FT4

NEC/UL-Compliance

Artikel 800, CMG, MPG

AWM-Compliance

AWM 2464

CEC/C(UL)-Compliance

CMG, MPG

Einhaltung der europäischen Richtlinien

EU CE-Kennzeichnung, EU-Richtlinie 2011/65/EU (RoHS 2), EU-Richtlinie 2012/19/EU (WEEE)

APAC-Compliance

China RoHS II (GB/T 26572-2011)

Aktualisierung und Überarbeitung

Revisionsnummer: 0.336 Revisionsdatum: 09-07-2025

Fußnote

C – KISTE AUFGEROLLTE AUFMACHUNG.

Aktualisierung und Überarbeitung

Revisionsnummer: 0.336 Revisionsdatum: 09-07-2025

Fußnote

C – KISTE AUFGEROLLTE AUFMACHUNG.

Report An Error

Artikelnummer

Artikelnr. Farbe Wicklung Länge UPC Fußnote
8766 0601000 Chrom Rolle 1.000 ft 612825215462 C
