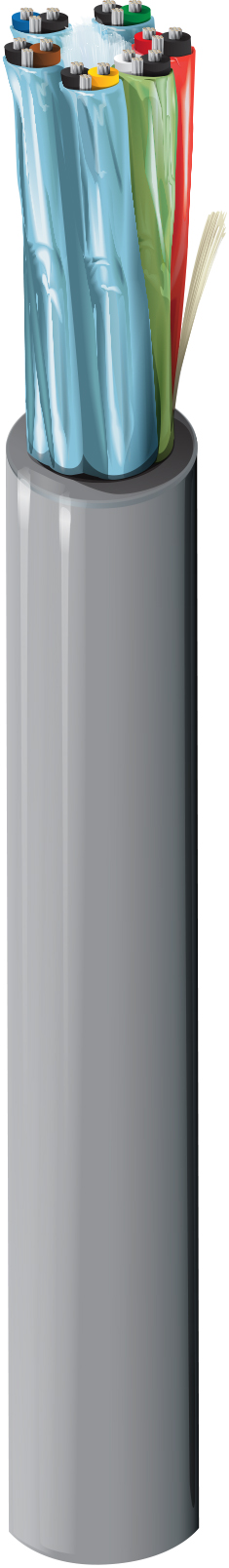

Produktnummer: 8768

Audio, Steuerung & Instrument, #22-6pr, PVC, Indv. Folie, PVC-Jacke, CMG

Audio-, Steuer- & Instrumentenkabel, 22 AWG Massivleiter, PVC-Isolierung, verzinntes Kupfer, verdrillte Paare, einzeln mit Beldfoil® abgeschirmt (100 % Abdeckung), 22 AWG massiver verzinnter Kupfer-Ableitdraht, PVC-Ummantelung.

  • Verfügbarkeit:
    Global
  • Status:
    Aktiv
8768
  • 8768
1 von 1

Technische Daten

Expand All

Mögliche Anwendungen

Niederspannungs-Analogsignale (4–20 mA, 0–10 V, ...); Niederspannungs-Digitalsteuerung (24 V, …); Line-Level-Audio; Computerkommunikation; Panel-Verdrahtung

Leiter

Element No. of Elements Size Stranding Material
Pair(s) 6 22 AWG Solid TC - Tinned Copper

Isolierung

Element Material Nom. Thickness Nom. Insulation Diameter Color Code
Pair(s) PVC - Polyvinyl Chloride 0.013 in (0.33 mm) 0.052 in (1.3 mm) Black & Red, Black & White, Black & Green, Black & Blue, Black & Yellow, Black & Brown

Innenabschirmung

Shield Type Material Coverage Drainwire Type
Tape Bi-Laminate (Alum+Poly) 100% 22 AWG (Solid) TC

Äußere Abschirmung

Material
No Shield

Äußere Ummantelung

Material Nom. Thickness Nom. Diameter
PVC - Polyvinyl Chloride 0.037 in (0.94 mm) 0.379 in

Gesamtdurchmesser des Kabels (Nennwert)

0,379 Zoll

Elektrik

Nom. Conductor DCR Nom. Inner Shield DCR Nom. Capacitance Cond-to-Cond Nom. Capacitance Cond-to-Other (Conds + Shield) Nom. Inductance Max. Current
20.6 Ohm/1000ft 13.2 Ohm/1000ft (43.3 Ohm/km) 40 pF/ft (130 pF/m) 77 pF/ft (250 pF/m) 0.19 µH/ft (0.62 µH/m) 4.2 Amps per Conductor at 30ºC

Speisung

UL Voltage Rating
300 V

Temperatur

UL Temperature Operating
80°C -20°C to +80°C

Biegeradius

Stationary Min. Installation Min.
3.79 in (96.3 mm) 3.79 in

Maximale Zugspannung

101.4 lbs (45.99 kg)

Gewicht Kabelgebinde

77 Pfund/1000 Fuß

Umweltverträglichkeit

Innenbereich

Entflammbarkeit/Brandverhalten

UL1685 FT4, FT4

​​​​​​​CPR-Compliance

CPR Euroklasse: Eca

NEC/UL-Compliance

Artikel 800, CMG, MPG

AWM-Compliance

AWM 2464

CEC/C(UL)-Compliance

CMG, MPG

Einhaltung der europäischen Richtlinien

EU CE-Kennzeichnung, EU-Richtlinie 2011/65/EU (RoHS 2), EU-Richtlinie 2012/19/EU (WEEE)

Compliance mit Vorschriften im Vereinigten Königreich

UKCA-Kennzeichnung

APAC-Compliance

China RoHS II (GB/T 26572-2011)

Aktualisierung und Überarbeitung

Revisionsnummer: 0.337 Revisionsdatum: 09-07-2025

Fußnote

C – KISTE AUFGEROLLTE AUFMACHUNG.

Aktualisierung und Überarbeitung

Revisionsnummer: 0.337 Revisionsdatum: 09-07-2025

Fußnote

C – KISTE AUFGEROLLTE AUFMACHUNG.

Report An Error

Artikelnummer

Artikelnr. Farbe Wicklung Länge UPC Fußnote
8768 060500 Chrom Rolle 500 ft 612825215516 C
8768 0601000 Chrom Rolle 1.000 ft 612825215509 C
8768 0605000 Chrom Rolle 5.000 ft 612825215523
