Produktnummer: 8770ELW

Elektronisch, 3C #18 Str TC, PO ins, OS, LSNH Jkt 300V, Cca

Elektronisch, 3 Leiter AWG 18, verzinntes Kupfer – Litze, Polyolefin-Isolierung (PO, PE, PP), Abschirmung aus Folien oder Kupferbändern, LSZH-/FRNC-Ummantelung, 300 V, Cca

  • Verfügbarkeit:
    Global
  • Status:
    Aktiv

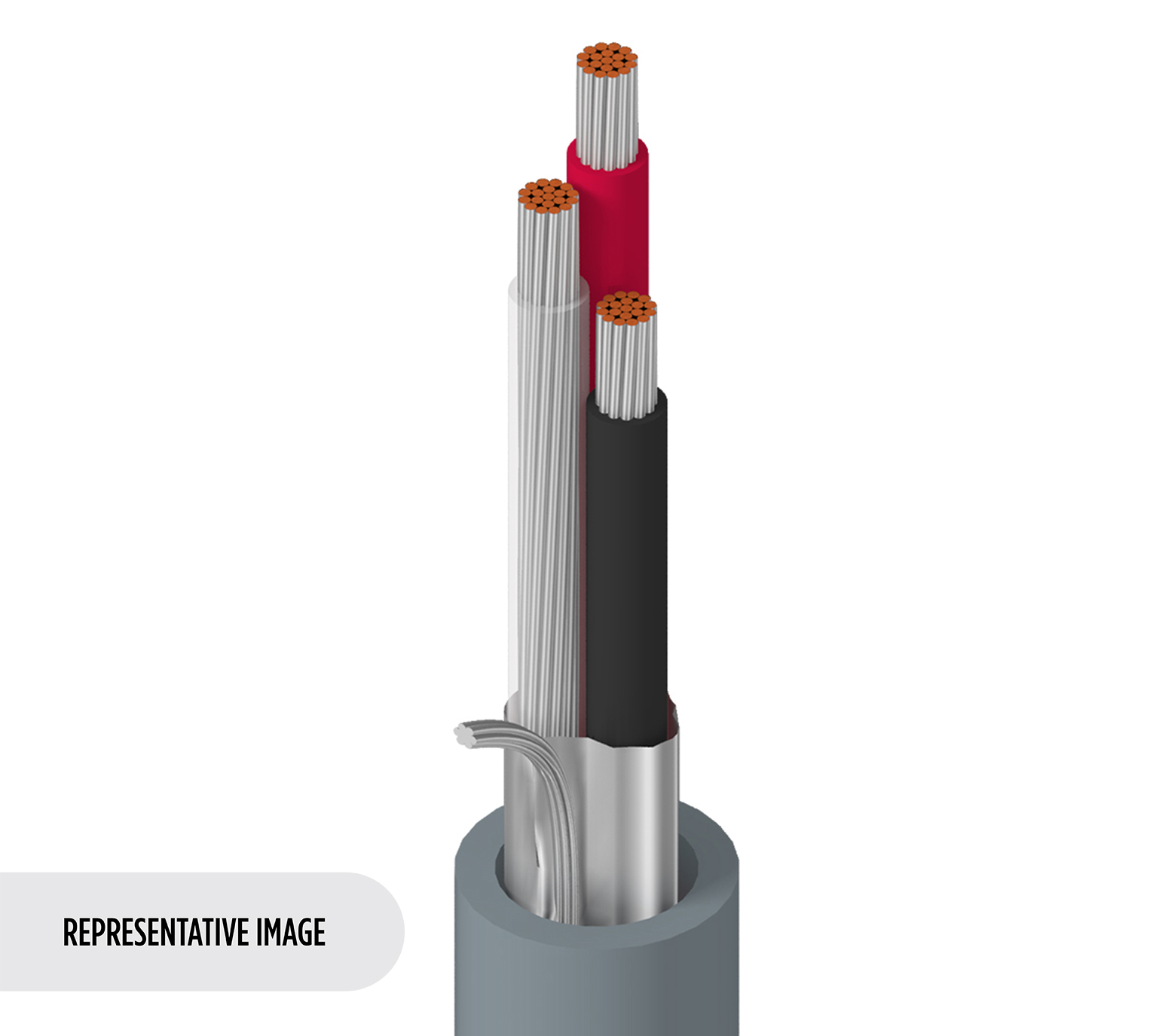

8770ELW
  • 8770ELW
1 von 1

Technische Daten

Expand All

Mögliche Anwendungen

Audio-, Steuerungs- & Instrumentierungskabel; Für Datenübertragungsanwendungen

Leiter

Size Stranding Material
18 16x30 TC - Tinned Copper

Isolierung

Material Nom. Thickness Nom. Insulation Diameter Color Code
PE - Polyethylene 0.018 in (0.46 mm) 2.08 mm (0.0819 in) Black, Red, Clear

Äußere Abschirmung

Shield Type Material Coverage
Tape Bi-Laminate (Alum+Poly) 100%

Äußere Ummantelung

Material Nom. Thickness Nom. Diameter
LSZH - Low Smoke Zero Halogen (Flame Retardant) 0.84 mm (0.033 in) 6.25 mm

Elektrik

Nom. Conductor DCR Nom. Capacitance Cond-to-Cond Nom. Capacitance Cond-to-Other (Conds + Shield) Nom. Characteristic Impedence Nom. Inductance Nom. Velocity of Prop. Max. Current
21.7 Ohm/km (6.61 Ohm/1000ft) 78.7 pF/m (24.0 pF/ft) 157.5 pF/m (48.01 pF/ft) 69 Ohm 0.605 µH/m (0.184 µH/ft) 66% 5.3 Amps per Conductor

Nom äußere Abschirmung DCR@Cond DCR1-CNV

27,9 Ohm/km (8,50 Ohm/1000 Fuß)

Temperatur

Installation Storage
-15°C To +80°C -45°C To +80°C

Biegeradius

Installation Min.
62.5 mm

Maximale Zugspannung

335 N (75.3 lbf)

Umweltverträglichkeit

Innenbereich – Euroklasse Cca, Innenbereich, nicht halogeniert, Beständigkeit gegen Sonneneinstrahlung

Entflammbarkeit/Brandverhalten

IEC 60332-1-2

​​​​​​​CPR-Compliance

CPR-Euroklasse: Cca-s1,d1,a1

ISO/IEC-Compliance

IEC 61034-2 – Rauchdichte min. Durchlässigkeit = 60 %

CENELEC-Compliance

EN 50290-2-20

Europäische Halogenfreie Standards

IEC 62821-1 Halogenfreie Konformität = Ja, IEC 60754-1 – Halogenmenge = Null, IEC 60754-2 – Halogensäuregasmenge – Max. Leitfähigkeit = 2,5 µ S/mm, IEC 60754-2 – Halogensäuregasmenge – Min. pH = 4,3

Einhaltung der europäischen Richtlinien

EU CE-Zeichen

Aktualisierung und Überarbeitung

Revisionsnummer: 0.38 Revisionsdatum: 09-07-2025

Aktualisierung und Überarbeitung

Revisionsnummer: 0.38 Revisionsdatum: 09-07-2025
