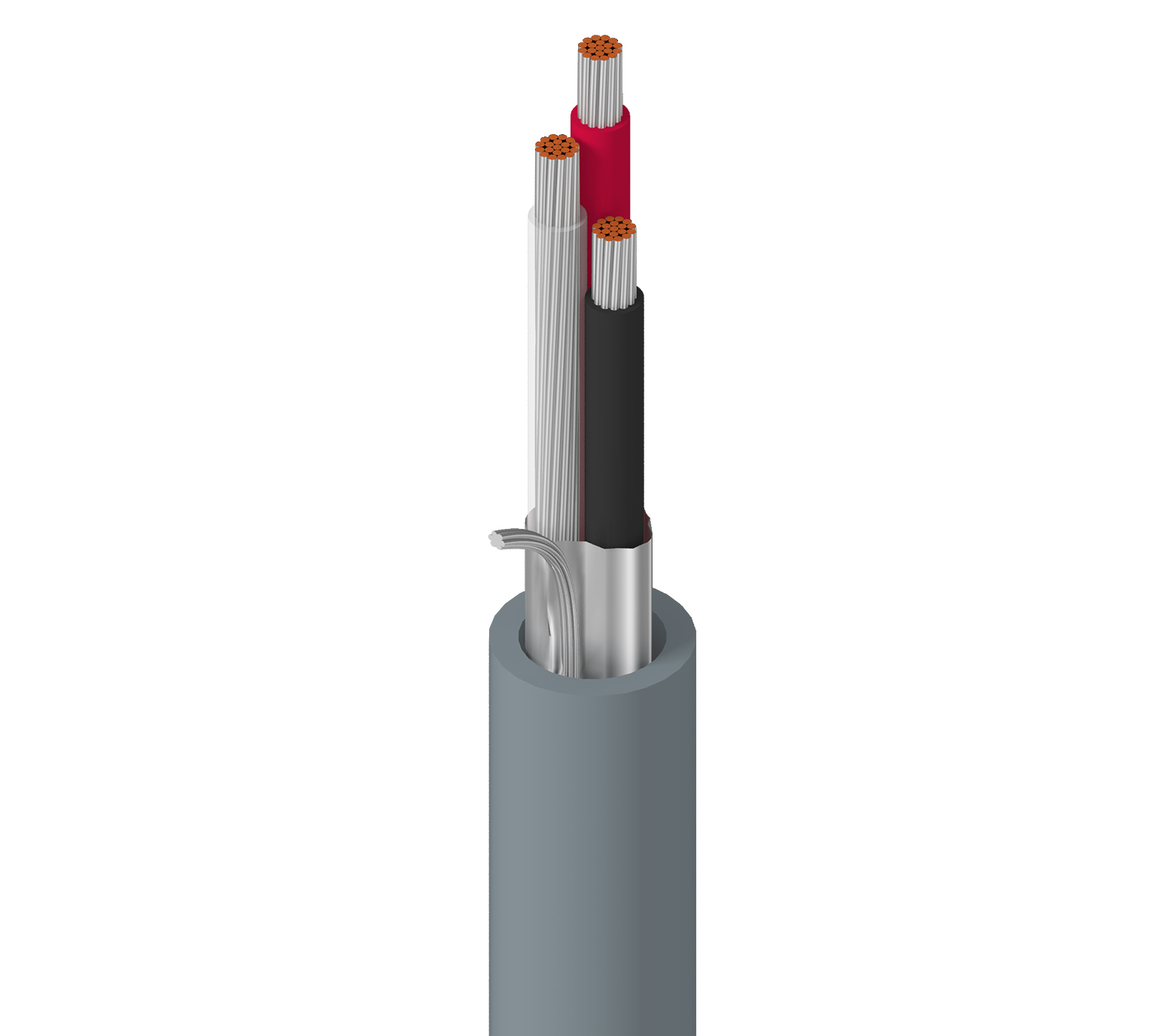

Elektronik, 3 Leiter AWG 20, verzinntes Kupfer – Litze, Polyolefin-Isolierung (PO, PE, PP), Abschirmung aus Folien oder Kupferbändern, LSZH-/FRNC-Ummantelung, 300 V, B2ca

Verfügbarkeit:

Global
Status:

Fähigkeit

Zitieren

Technische Daten
Ressourcen

Technische Daten

Expand All

Produktbeschreibung

Mögliche Anwendungen	Mess- und Computerkabel, für Datenübertragungsanwendungen

Physikalische Merkmale (allgemein)

Leiter

AWG	Stranding	Material	No. of Conductors
20	7x28	TC - Tinned Copper	3

Anzahl der Leiter	3

Isolierung

Material	Nominal Diameter	Diameter +/- Tolerance	Nominal Wall Thickness
PE - Polyethylene	1.78 mm	0.05 mm	0.017 in

Farbtafel

Number	Color
Wire 1	Black
Wire 2	Red
Wire 3	Clear

Äußere Abschirmung

Type	Material	Material Trade Name	Coverage [%]	Thickness of Foil	Drainwire Material	Drainwire AWG	Drainwire Construction n x D
Tape	Bi-Laminate (Alum+Poly)	Beldfoil® (Z-Fold®)	100%	9 / 12 µm	TC - Tinned Copper	AWG20/7	7x28

Äußere Ummantelung

Material	Nominal Diameter	Nominal Wall Thickness
LSZH - Low Smoke Zero Halogen (Flame Retardant)	5.65 mm	0.9 mm

Konstruktion und Abmessungen

Verkabelung

Description	Twists
3 wires twisted to cable core	6 twist/ft

Elektrische Kenndaten

Leiter DCR

Nominal Conductor DCR	Nominal Outer Shield DCR
34.5 Ohm/km	30.8 Ohm/km

Kapazität

Nom. Capacitance Conductor to Conductor	Nom. Capacitance Conductor to Other Conductor to Shield
88.6 pF/m	167.3 pF/m

Impedanz

Nominal Characteristic Impedance
69 Ohm

Verzögerung

Nominal Velocity of Propagation (VP) [%]
66%

Bemessungsstrom

Element	Max. Recommended Current [A]
Conductor(s)	4 A

Speisung

UL Voltage Rating	Voltage Rating [V]
300 V RMS	300 V

Temperaturbereich

Temperaturbereich für die Installation	-15°C Bis +80°C
Lagertemperaturbereich	-30°C Bis +80°C
Betriebstemperaturbereich	-30°C Bis +80°C
Betriebstemperaturbereich (Festinstallationen)	-30°C Bis +80°C

Mechanische Kenndaten

Ölbeständigkeit	IEC 60811-404
Maximal empfohlene Zugspannung	180 N
Minimaler Biegeradius bei der Installation	56.5 mm
Minimaler Biegeradius der Nebenachse	2 in

Standards

CPR-Euroklasse	B2ca-s1,d1,a1
CENELEC-Compliance	EN 50290-2-20

Anwendbare Umwelt- und andere Programme

Umgebung	Innenbereich - Euroklasse B2ca
Einhaltung der EU-Richtlinien	EU-Richtlinie 2003/11/EC (BFR)
EU CE-Zeichen	Ja
MII Bestell-Nr. 39 (China RoHS)	Ja

Eignung

Eignung – innen	Ja
Eignung – Halogenfrei	Ja

Entflammbarkeit, LS0H, Toxizitätsprüfung

Entflammbarkeit gemäß IEC	IEC 60332-1-2
IEC 60754-1 – Halogenmenge	Null
IEC 60754-2 – Halogensäuregasmenge – maximale Leitfähigkeit	2.5 µS/mm
IEC 60754-2 – Halogensäuregasmenge – Mindest-pH-Wert	4.3
IEC 61034-2 – Rauchdichte min. Durchlässigkeit	60%

Plenum/Nicht-Plenum

Plenum (J/N)	Nein

Produkthinweise

Anmerkungen	Hierbei handelt es sich um eine vorläufige technische Designspezifikation (TDS), die während der gesamten Prototyping-Phase geändert werden kann. Die Mindestliefermenge für die erste Bestellung beträgt 6 km. Dieses Produkt hat Chrom als Standardfarbe und 305 m oder 500 m als Standardaufhängung. Zusätzliche Optionen für Farben und Aufmachungen sind auf Anfrage erhältlich. Die geschätzte Produktionsvorlaufzeit für die erste Bestellung entspricht der Produktionsvorlaufzeit von 8772NH plus zusätzlichen 6–7 Wochen. Bitte wenden Sie sich zur Bestätigung an Ihren Belden-Vertreter.
