Produktnummer: 8779MN

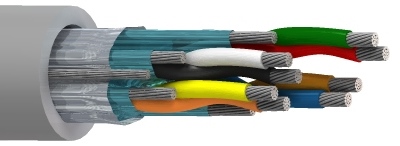

SpaceMaker™, 4 Pr #22 Str TC, PO Ins, IS/OS, PVC Jkt, AWM 2937

SpaceMaker™, 4 Paar 22AWG (19x34) verzinntes Kupfer, PO-Isolierung, individuelle & Gesamtabschirmung aus Beldfoil®, PVC-Außenmantel, AWM 2937

  • Verfügbarkeit:
    Global
  • Status:
    Aktiv
8779MN
  • 8779MN
1 von 1

Technische Daten

Expand All

Leiter

Element No. of Elements Size Stranding Material
Pair(s) 4 22 AWG 19x34 TC - Tinned Copper

Isolierung

Element Material Nom. Thickness Nom. Insulation Diameter Color Code
Pair(s) PP - Polypropylene 0.010 in (0.25 mm) 0.050 in (1.3 mm) Black & White, Red & Green, Brown & Blue, Orange & Yellow

Innenabschirmung

Shield Type Material Coverage Drainwire Type
Tape Bi-Laminate (Alum+Poly) 100% 24 AWG (19x36) TC

Äußere Abschirmung

Shield Type Material Coverage Drainwire Type
Tape Bi-Laminate (Alum+Poly) 100% 22 AWG (19x34) TC

Äußere Ummantelung

Material Nom. Thickness Nom. Diameter
PVC - Polyvinyl Chloride 0.016 in (0.41 mm) 0.268 in

Gesamtdurchmesser des Kabels (Nennwert)

0,268 Zoll

Elektrik

Nom. Conductor DCR Nom. Capacitance Cond-to-Cond Nom. Capacitance Cond-to-Other (Conds + Shield) Nom. Characteristic Impedence Nom. Inductance Max. Current
18.1 Ohm/1000ft 33 pF/ft (110 pF/m) 62.7 pF/ft (206 pF/m) 51 Ohm 0.18 µH/ft (0.59 µH/m) 4.8 Amps per Conductor at 30ºC

Speisung

UL Voltage Rating
300 V

Temperatur

UL Temperature Operating
80°C -20°C to +80°C

Biegeradius

Stationary Min. Installation Min.
1.072 in (27.23 mm) 1.072 in

Maximale Zugspannung

91.4 lbs (41.5 kg)

Gewicht Kabelgebinde

43 Pfund/1000 Fuß

Umweltverträglichkeit

Innenbereich

Entflammbarkeit/Brandverhalten

FT2

AWM-Compliance

AWM 2937

Einhaltung der europäischen Richtlinien

EU CE-Zeichen, EU-Richtlinie 2015/863/EU (RoHS 2 Ergänzung), 2011/65/EU (RoHS 2) und 2012/19/EU (WEEE)

Aktualisierung und Überarbeitung

Revisionsnummer: 0.321 Revisionsdatum: 09-07-2025

Aktualisierung und Überarbeitung

Revisionsnummer: 0.321 Revisionsdatum: 09-07-2025


Report An Error

Artikelnummer

Artikelnr. Farbe UPC
8779MN 006100 Blau, hell 612825393122
8779MN 0061000 Blau, hell 612825393139
8779MN 008100 Grau 612825393146
8779MN 0081000 Grau 612825393153
8779MN 004100 Gelb 612825393108
8779MN 0041000 Gelb 612825393115
