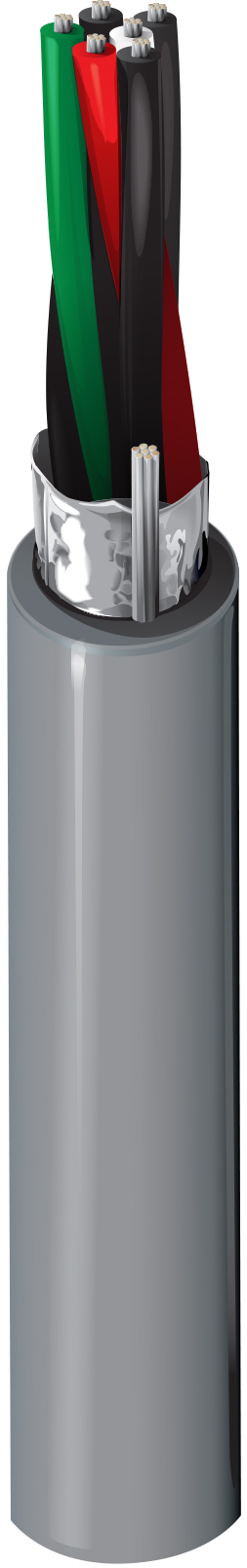

Produktnummer: 89503

RS232, #24-3pr, FEP, O/A-Folie, FEP-Jacke, CMP

Computer EIA RS-232 Kabel, 24 AWG Litzenleiter (7x32) aus verzinntem Kupfer, FEP-Isolierung, 3 verdrillte Paare, Beldfoil®-Gesamtabschirmung (100 % Abdeckung), 24 AWG Litzenleiter aus verzinntem Kupfer, FEP-Ummantelung, Plenum-zertifiziert

  • Verfügbarkeit:
    Global
  • Status:
    Aktiv
89503
  • 89503
1 von 1

Technische Daten

Expand All

Mögliche Anwendungen

Umgebungen mit extrem hohen/niedrigen Temperaturen; RS-232-Anwendungen; Computerkommunikation; analoge Niederspannungssignale (4–20 mA, 0–10 V, ...); digitale Niederspannungssteuerung (24 V, …); Audio auf Line-Ebene; Schalttafelverdrahtung

Leiter

Element No. of Elements Size Stranding Material
Pair(s) 3 24 7x32 TC - Tinned Copper

Isolierung

Material Nom. Thickness Nom. Insulation Diameter Color Code
FEP - Fluorinated Ethylene Propylene 0.006 in (0.15 mm) 0.036 in (0.91 mm) Black & Red, Black & White, Black & Green

Äußere Abschirmung

Shield Type Material Coverage Drainwire Type
Tape Bi-Laminate (Alum+Poly) 100% 24 AWG (7x32) TC

Äußere Ummantelung

Material Nom. Thickness Nom. Diameter
FEP - Fluorinated Ethylene Propylene 0.015 in (0.38 mm) 0.177 in (4.50 mm)

Elektrik

Nom. Conductor DCR Nom. Inner Shield DCR Nom. Capacitance Cond-to-Cond Nom. Capacitance Cond-to-Other (Conds + Shield) Nom. Inductance Max. Current
28.8 Ohm/1000ft 10.46 Ohm/1000ft (34.32 Ohm/km) 21 pF/ft (69 pF/m) 40 pF/ft (130 pF/m) 0.17 µH/ft (0.56 µH/m) 1.5 Amps per Conductor at 25ºC

Nom äußere Abschirmung DCR@Cond DCR1-CNV

15,9 Ohm/1000 Fuß (52,2 Ohm/km)

Speisung

UL Voltage Rating
300 V

Temperatur

UL Temperature Operating
150°C -70°C To +150°C

Biegeradius

Stationary Min. Installation Min.
1.77 in (45.0 mm) 1.77 in (45.0 mm)

Maximale Zugspannung

39 lbs (18 kg)

Gewicht Kabelgebinde

21 Pfund/1000 Fuß

Umweltverträglichkeit

Für den Außenbereich, Sonnenlichtbeständigkeit, Ölbeständigkeit

Entflammbarkeit/Brandverhalten

NFPA 262 (UL910), FT6, IEC 60332-1-2

​​​​​​​CPR-Compliance

CPR Euroklasse: Eca

NEC/UL-Compliance

Artikel 800, CMP

CEC/C(UL)-Compliance

CMP

Einhaltung der europäischen Richtlinien

EU CE-Zeichen, REACH, EU-Richtlinie 2011/65/EU (RoHS 2), EU-Richtlinie 2012/19/EU (WEEE)

Compliance mit Vorschriften im Vereinigten Königreich

UKCA-Kennzeichnung

APAC-Compliance

China RoHS II (GB/T 26572-2011)

Keine Plenum-Nummer

9503

Aktualisierung und Überarbeitung

Revisionsnummer: 0.436 Revisionsdatum: 09-07-2025

Fußnote

C – KISTE AUFGEROLLTE AUFMACHUNG.

Aktualisierung und Überarbeitung

Revisionsnummer: 0.436 Revisionsdatum: 09-07-2025

Fußnote

C – KISTE AUFGEROLLTE AUFMACHUNG.

Report An Error

Artikelnummer

Artikelnr. Farbe UPC Fußnote
89503 002100 Rot 612825220992 C
89503 0021000 Rot 612825221005 C
89503 002500 Rot 612825221012 C
