Artikelnummer: 89504

RS232, Nr. 24-4pr, FEP, O/A Folie, FEP-Ummantelung, CMP

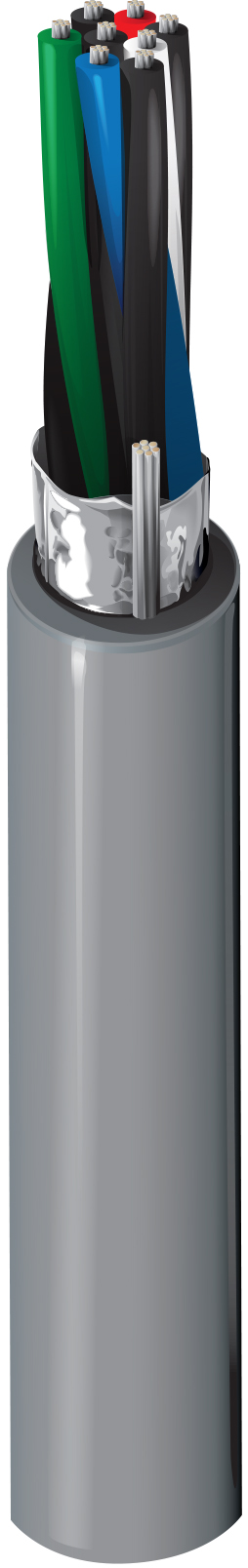

EIA RS-232-Computerkabel, 24 AWG verseilt (7x32) mit verzinnten Kupferleitern, FEP-Isolierung, 4 verdrilltes Paar, durchgehende Beldfoil® Abschirmung (100 % Abdeckung), 24 AWG verseilter Erdungsdraht aus verzinntem Kupfer, FEP-Ummantelung

  • Verfügbarkeit:
    Global
  • Status:
    Aktiv
89504
  • 89504
1 von 1

Technische Daten

Einen Fehler melden

Mögliche Anwendungen

extrem hohe/tiefe Temperaturumgebungen; RS-232 Anwendungen; Computerkommunikation; analoge Niederspannungssignale (4–20 mA, 0–10 V, …); digitale Steuerung für Niederspannung (24 V, …); Bezugspegel-Audio; Verdrahtung von Schaltschränken

Leiter

Komponente Anzahl der Elemente Größe Verseilung Material
Paar(e) 4 24 7x32 TC – Verzinntes Kupfer

Isolierung

Material Nenndicke Nenndurchmesser der Isolierung Farbcodierung
FEP – Fluoriertes Ethylenpropylen 0,006 Zoll (0,15 mm) 0,036 Zoll (0,91 mm) Schwarz und Weiß, Schwarz und Rot, Schwarz und Grün, Schwarz und Blau

Äußere Abschirmung

Abschirmungstyp Material Abdeckung Beidrahttyp
Band Bi-Laminat (Alum + Poly) 100 % 24 AWG (7 x 32) TC (verzinntes Kupfer)

Äußere Ummantelung

Material Nenndicke Nennwert Durchmesser
FEP – Fluoriertes Ethylenpropylen 0,015 Zoll (0,38 mm) 0,194 Zoll (4,93 mm)

Elektrik

Nennwert Leiter DCR Nennkapazität Leiter-zu-Leiter Nennkapazität Leitung-zu-Sonstige (Leitungen + Abschirmung) Max. Bemessungsstrom
28,8 Ohm/1000 Fuß 21 pF/Fuß (69 pF/m) 40 pF/Fuß (130 pF/m) 1,5 Amp pro Leiter bei 25 ºC

Speisung

UL-Nennspannung
300 V

Temperatur

UL-Temperatur Betrieb
150 °C -70 °C bis +150 °C

Biegeradius

Mindestspannung im Ruhezustand Mindestinstallation
1,94 Zoll (49,3 mm) 1,94 Zoll (49,3 mm)

Maximale Zugspannung

50 lbs (23 kg)

Gewicht Kabelgebinde

26 lbs/1000 Fuß

Umweltverträglichkeit

Für den Außenbereich, Sonnenlichtbeständigkeit, Ölbeständigkeit

Entflammbarkeit/Brandverhalten

NFPA 262 (UL910), FT6, IEC 60332-1-2

​​​​​​​CPR-Compliance

CPR Euroklasse: Eca

NEC/UL-Compliance

Artikel 800, CMP

CEC/C(UL)-Compliance

CMP

Einhaltung der europäischen Richtlinien

EU CE-Zeichen, REACH, EU-Richtlinie 2011/65/EU (RoHS 2), EU-Richtlinie 2012/19/EU (WEEE)

Compliance mit Vorschriften im Vereinigten Königreich

UKCA-Kennzeichnung

APAC-Compliance

China RoHS II (GB/T 26572-2011)

Keine Plenum-Nummer

9504

Aktualisierung und Überarbeitung

Revisionsnummer: 0.435 Revisionsdatum: 03.02.2025

Aktualisierung und Überarbeitung

Revisionsnummer: 0.435 Revisionsdatum: 03.02.2025

Artikelnummer

Artikelnr. Farbe UPC Fußnote
89504 0021000 Rot 612825221029 C
89504 002500 Rot 612825221036 C
