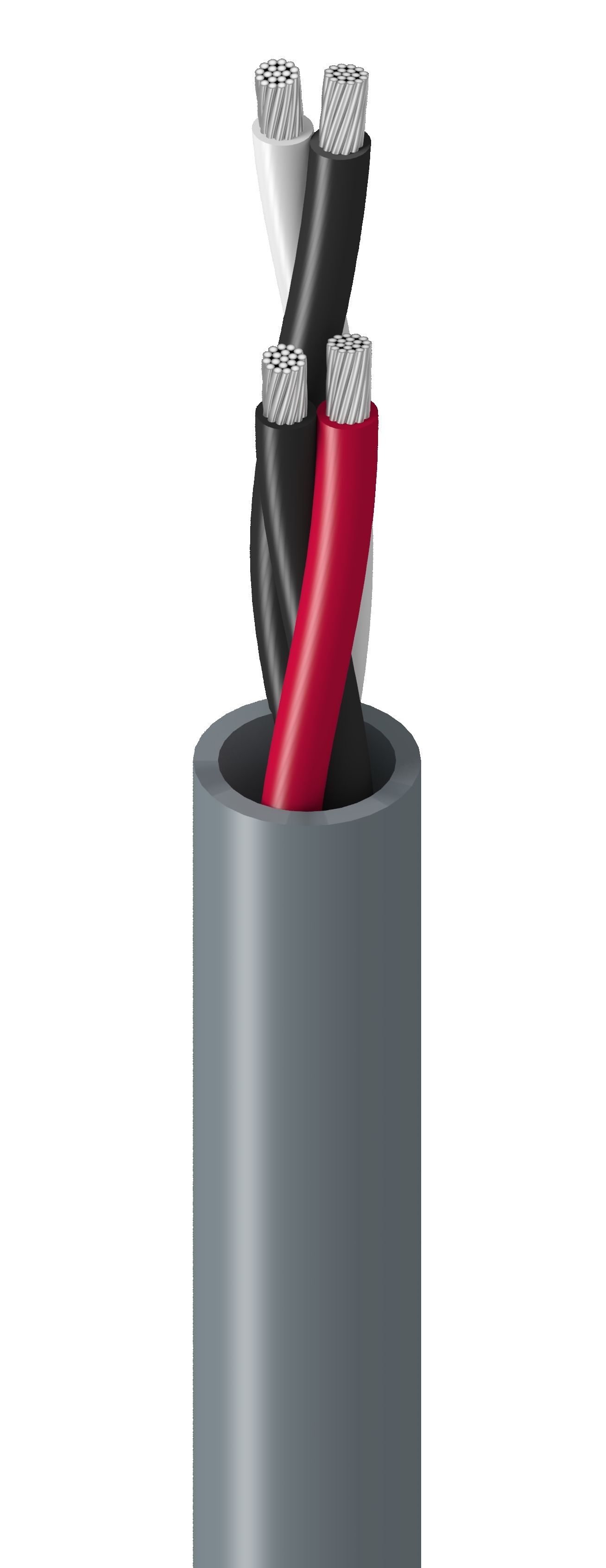

Produktnummer: 9156ZH

Elektronisch, 2 Pr #18 Str TC, PVC-Einsätze, LSZH-Jacke, CMG

Elektronik, 2 Paar 18AWG (16x30) verzinntes Kupfer, PVC-Isolierung, LSZH-Außenmantel, CMG

  • Verfügbarkeit:
    Global
  • Status:
    Aktiv
9156ZH
  • 9156ZH
1 von 1

Technische Daten

Expand All

Leiter

Element No. of Elements Size Stranding Material
Pair(s) 2 18 AWG 16x30 TC - Tinned Copper

Isolierung

Element Material Nom. Thickness Nom. Insulation Diameter Color Code
Pair(s) PP - Polypropylene 0.013 in (0.33 mm) 0.073 in (1.9 mm) Black & Red, Black & White

Äußere Abschirmung

Material
No Shield

Äußere Ummantelung

Material Nom. Thickness Nom. Diameter
LSZH - Low Smoke Zero Halogen (Flame Retardant) 0.035 in (0.89 mm) 0.333 in

Gesamtdurchmesser des Kabels (Nennwert)

0,333 Zoll

Elektrik

Nom. Conductor DCR Nom. Capacitance Cond-to-Cond Max. Current
7.2 Ohm/1000ft 17.5 pF/ft (57.4 pF/m) 11.2 Amps per Conductor at 30ºC

Speisung

UL Voltage Rating
300 V

Temperatur

UL Temperature Operating
75°C -20°C to 75°C

Biegeradius

Stationary Min. Installation Min.
3.33 in (84.6 mm) 3.33 in

Maximale Zugspannung

83.2 lbs (37.7 kg)

Gewicht Kabelgebinde

65 Pfund/1000 Fuß

Umweltverträglichkeit

Innenbereich

Entflammbarkeit/Brandverhalten

UL1685 FT4, FT4

​​​​​​​CPR-Compliance

CPR Euroklasse: Eca

NEC/UL-Compliance

Artikel 800, CMG

AWM-Compliance

AWM 21307

CEC/C(UL)-Compliance

CMG

Einhaltung der europäischen Richtlinien

EU CE-Zeichen, EU-Richtlinie 2015/863/EU (RoHS 2 Ergänzung), 2011/65/EU (RoHS 2) und 2012/19/EU (WEEE)

Compliance mit Vorschriften im Vereinigten Königreich

UKCA-Kennzeichnung

APAC-Compliance

China RoHS II (GB/T 26572-2011)

Aktualisierung und Überarbeitung

Revisionsnummer: 0.344 Revisionsdatum: 09-07-2025

Aktualisierung und Überarbeitung

Revisionsnummer: 0.344 Revisionsdatum: 09-07-2025


Report An Error

Artikelnummer

Artikelnr. Farbe UPC
9156ZH 0101000 Schwarz 612825382188
9156ZH 010500 Schwarz 612825382195
