Artikelnummer: 9302

Audio, Kontrolle und Instrumentierung, Nr. 22-2pr, PVC, O/A Folie, PVC-Ummantelung, CMG

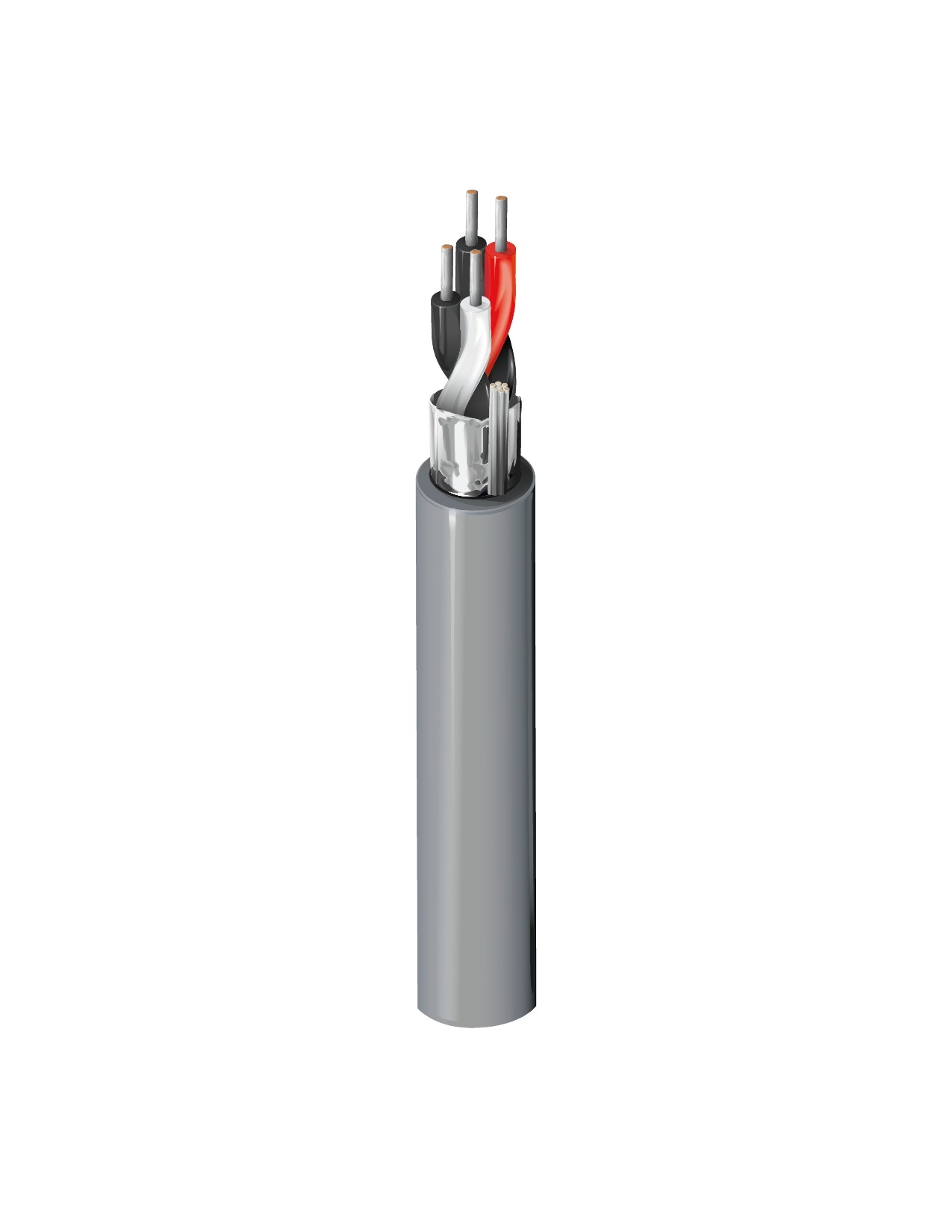

Audio, Steuer- und Instrumentierungskabel, 22 AWG Massivleiter aus verzinntem Kupfer, PVC-Isolierung, Twisted Pair, durchgehende Beldfoil® Abschirmung (100 % Abdeckung), 22 AWG verseilter Erdungsdraht aus verzinntem Kupfer, PVC-Ummantelung

  • Verfügbarkeit:
    Global
  • Status:
    Aktiv
9302
  • 9302
1 von 1

Technische Daten

Einen Fehler melden

Mögliche Anwendungen

analoge Niederspannungssignale (4–20 ma, 0–10 V, …); digitale Steuerung für Niederspannung (24 V, …); Bezugspegel-Audio; Computerkommunikation; Verdrahtung von Schaltschränken

Leiter

Komponente Anzahl der Elemente Größe Verseilung Material
Paar(e) 2 22 AWG Massiv TC – Verzinntes Kupfer

Isolierung

Komponente Material Nenndicke Nenndurchmesser der Isolierung Farbcodierung
Paar(e) PVC – Polyvinylchlorid 0,013 Zoll (0,33 mm) 0,052 Zoll (1,3 mm) Schwarz und Rot, Schwarz und Weiß

Äußere Abschirmung

Abschirmungstyp Material Abdeckung Beidrahttyp
Band Bi-Laminat (Alum + Poly) 100 % 22 AWG (7 x 30) TC (verzinntes Kupfer)

Äußere Ummantelung

Material Nenndicke Nennwert Durchmesser
PVC – Polyvinylchlorid 0,032 Zoll (0,81 mm) 0,244 Zoll (6,20 mm)

Gesamtdurchmesser des Kabels (Nennwert)

0,244 Zoll (6,20 mm)

Elektrik

Nennwert Leiter DCR Nennkapazität Leiter-zu-Leiter Nennkapazität Leitung-zu-Sonstige (Leitungen + Abschirmung) Max. Bemessungsstrom
20,6 Ohm/1000 Fuß 35 pF/Fuß (110 pF/m) 50 pF/Fuß (160 pF/m) 4,8 Amp pro Leiter bei 30 ºC

Speisung

UL-Nennspannung
300 V

Temperatur

UL-Temperatur Betrieb
80 °C -20 °C bis +80 °C

Biegeradius

Mindestspannung im Ruhezustand Mindestinstallation
2,44 Zoll (62,0 mm) 2,44 Zoll (62,0 mm)

Maximale Zugspannung

40,3 lbs (18,3 kg)

Gewicht Kabelgebinde

27 lbs/1000 Fuß

Umweltverträglichkeit

Innenbereich

Entflammbarkeit/Brandverhalten

UL1685 FT4, IEC 60332-1-2

​​​​​​​CPR-Compliance

CPR Euroklasse: Eca

NEC/UL-Compliance

Artikel 800, CMG

AWM-Compliance

AWM 2464

CEC/C(UL)-Compliance

CMG

Einhaltung der europäischen Richtlinien

EU CE-Kennzeichnung, EU-Richtlinie 2011/65/EU (RoHS 2), EU-Richtlinie 2012/19/EU (WEEE)

Compliance mit Vorschriften im Vereinigten Königreich

UKCA-Kennzeichnung

APAC-Compliance

China RoHS II (GB/T 26572-2011)

Aktualisierung und Überarbeitung

Revisionsnummer: 0.428 Revisionsdatum: 03.02.2025

Aktualisierung und Überarbeitung

Revisionsnummer: 0.428 Revisionsdatum: 03.02.2025

Artikelnummer

Artikelnr. Farbe Wicklung Länge UPC Fußnote
9302 060500 Chrom Rolle 500 ft 612825227274 C
9302 060U500 Chrom UnReel 500 ft 612825227250
9302 0601000 Chrom Rolle 1.000 ft 612825227267 C
9302 060U1000 Chrom UnReel 1.000 ft 612825227243
9302 0605000 Chrom Rolle 5.000 ft 612825227281 C
