Produktnummer: 9315

Audio, Bedieninstrument, #22-15pr, PVC, O/A-Folie, PVC-Hülle, CMG &

Audio-, Steuer- & Instrumentenkabel, 22 AWG massive verzinnte Kupferleiter, PVC-Isolierung, verdrillte Paare, Beldfoil®-Gesamtabschirmung (100 % Abdeckung), 22 AWG verzinnter Kupferlitzen-Ableitdraht, PVC-Ummantelung.

  • Verfügbarkeit:
    Global
  • Status:
    Aktiv

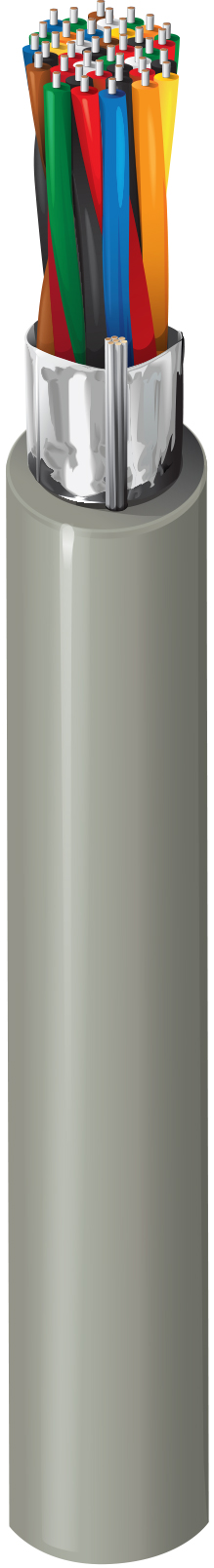

9315
  • 9315
1 von 1

Technische Daten

Expand All

Mögliche Anwendungen

Niederspannungs-Analogsignale (4–20 mA, 0–10 V, ...); Niederspannungs-Digitalsteuerung (24 V, …); Line-Level-Audio; Computerkommunikation; Panel-Verdrahtung

Leiter

AWG Stranding Material No. of Pairs
22 Solid TC - Tinned Copper 15

Anzahl der Leiter

30

Isolierung

Material Nominal Wall Thickness
PVC - Polyvinyl Chloride 0.013 in

Farbtafel

Number Color
1 Black & Red
2 Black & White
3 Black & Green
4 Black & Blue
5 Black & Yellow
6 Black & Brown
7 Black & Orange
8 Red & White
9 Red & Green
10 Red & Blue
11 Red & Yellow
12 Red & Brown
13 Red & Orange
14 Green & White
15 Green & Blue

Äußere Abschirmung

Type Material Material Trade Name Coverage [%] Drainwire Material Drainwire AWG Drainwire Construction n x D
Tape Bi-Laminate (Alum+Poly) Beldfoil® 100% TC - Tinned Copper 22 7x30

Äußere Ummantelung

Material Nominal Diameter Nominal Wall Thickness
PVC - Polyvinyl Chloride 0.449 in 0.037 in

Leiter DCR

Nominal Conductor DCR Nominal Outer Shield DCR
16.5 Ohm/1000ft 14 Ohm/1000ft

Kapazität

Nom. Capacitance Conductor to Conductor Nom. Capacitance Conductor to Shield
35 pF/ft 50 pF/ft

Induktivität

Nominal Inductance
0.2 µH/ft

Bemessungsstrom

Max. Recommended Current [A]
1.4 Amps per Conductor at 25ºC

Speisung

UL Voltage Rating
300 V RMS

UL Temperaturbereich

80°C (UL AWM Style 2464)

Betriebstemperaturbereich

-20°C Bis +80°C

Gewicht Kabelgebinde

124 lbs/1000ft

Maximal empfohlene Zugspannung

242 lbs

Minimaler Biegeradius der Nebenachse

4.5 in

NEC/(UL)-Compliance

CMG

CEC/C(UL)-Compliance

CMG

Compliance gemäß UL AWM

AWM 2464 (300 V 80°C)

CPR-Euroklasse

Eca

EU-Richtlinie 2000/53/EC (ELV)

Ja

EU-Richtlinie 2003/96/EC (BFR)

Ja

EU-Richtlinie 2011/65/EU (RoHS 2)

Ja

EU-Richtlinie 2012/19/EU (WEEE)

Ja

Einhaltung der EU-Richtlinien

EU-Richtlinie 2003/11/EC (BFR)

EU CE-Zeichen

Ja

MII Bestell-Nr. 39 (China RoHS)

Ja

Entflammbarkeit gemäß UL

UL1685 FT4

CSA-Entflammbarkeit

FT4

Entflammbarkeit gemäß IEC

IEC 60332-1-2

UL-Nennspannung

300 V RMS

Plenum (J/N)

Nein

Fußnote

C – KISTE AUFGEROLLTE AUFMACHUNG.

Aktualisierung und Überarbeitung

Revisionsnummer: 0.337 Revisionsdatum: 02-03-2025

Aktualisierung und Überarbeitung

Revisionsnummer: 0.337 Revisionsdatum: 02-03-2025


Report An Error

Artikelnummer

Artikelnr. Farbe Aufmachung Länge UPC
9315 060500 Chrom Rolle 500 ft 612825228196
9315 0601000 Chrom Rolle 1.000 ft 612825228189
