Produktnummer: 9460

Elektronisch, 1 Pr #18 Str TC, PE Ins, OS, PVC Jkt, CM

Elektronik, 1 Paar 18AWG (16x30) verzinntes Kupfer, PE-Isolierung, Beldfoil®-Gesamtabschirmung, PVC-Außenmantel, CM

  • Verfügbarkeit:
    Global
  • Status:
    Aktiv

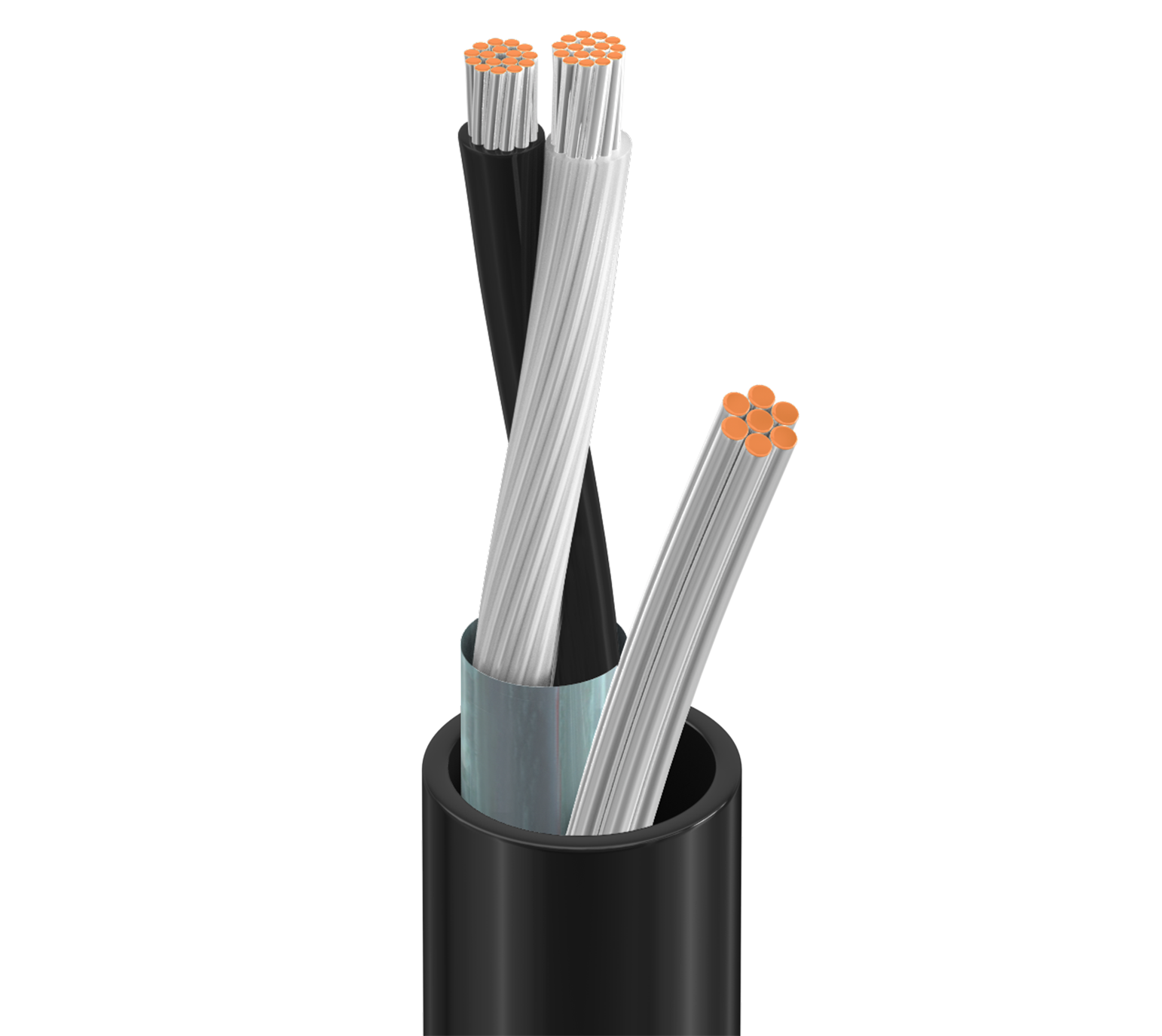

9460
  • 9460
1 von 1

Technische Daten

Expand All

Mögliche Anwendungen

Zur Verwendung mit automatischen Abisoliergeräten; analoge Niederspannungssignale (4–20 mA, 0–10 V, ...); digitale Niederspannungssteuerung (24 V, …); Line-Level-Audio; Computerkommunikation; Schalttafelverdrahtung

Leiter

Element No. of Elements Size Stranding Material
Pair(s) 1 18 AWG 16x30 TC - Tinned Copper

Isolierung

Element Material Nom. Thickness Nom. Insulation Diameter Color Code
Pair(s) PE - Polyethylene 0.018 in (0.46 mm) 0.082 in (2.1 mm) Black & Clear

Äußere Abschirmung

Shield Type Material Coverage Drainwire Type Notes
Tape Bi-Laminate (Alum+Poly) 100% 20 AWG (7x28) TC Foil-In

Äußere Ummantelung

Material Nom. Thickness Nom. Diameter
PVC - Polyvinyl Chloride 0.030 in (0.76 mm) 0.230 in (5.84 mm)

Gesamtdurchmesser des Kabels (Nennwert)

0,230 Zoll (5,84 mm)

Elektrik

Element Nom. Conductor DCR Nom. Capacitance Cond-to-Cond Nom. Capacitance Cond-to-Other (Conds + Shield) Nom. Characteristic Impedence Nom. Inductance Max. Current
Pair(s) 6.5 Ohm/1000ft 29.8 pF/ft (97.8 pF/m) 44 pF/ft (140 pF/m) 57 Ohm 0.18 µH/ft (0.59 µH/m) 5.2 Amps per Conductor at 25ºC

Speisung

UL Voltage Rating
300 V (CM)

Temperatur

UL Temperature Operating
60°C -20°C to +60°C

Biegeradius

Stationary Min. Installation Min.
2.3 in (58 mm) 2.3 in (58 mm)

Maximale Zugspannung

62 lbs (28 kg)

Gewicht Kabelgebinde

34 Pfund/1000 Fuß

Umweltverträglichkeit

Innenraum (nicht Riser oder Plenum), Innenraum

Nachhaltigkeit

CA Prop 65

Entflammbarkeit/Brandverhalten

UL 1685 UL-Belastung , IEC 60332-1-2

​​​​​​​CPR-Compliance

CPR Euroklasse: Eca

NEC/UL-Compliance

Artikel 800, CM

CEC/C(UL)-Compliance

CM

Einhaltung der europäischen Richtlinien

EU CE-Zeichen, EU-Richtlinie 2015/863/EU (RoHS 2 Ergänzung), 2011/65/EU (RoHS 2) und 2012/19/EU (WEEE)

Compliance mit Vorschriften im Vereinigten Königreich

UKCA-Kennzeichnung

APAC-Compliance

China RoHS II (GB/T 26572-2011)

Anmerkungen

Die Ummantelung und die Abschirmung sind miteinander verklebt, sodass beide mit einem automatischen Abisoliergerät entfernt werden können. Der Erdungsdraht befindet sich auf der Innenseite der Abschirmung.

Aktualisierung und Überarbeitung

Revisionsnummer: 0.535 Revisionsdatum: 09-07-2025

Fußnote

C – KISTENROLLENAUFBAU., Z – ENDGÜLTIGER AUFBAU KANN BEI SPULEN ODER ROLLEN UM (= ODER -) 10 % UND BEI ABGEROLLTEN KARTONS UM (+ ODER -) 5 % VON DER ANGEGEBENEN LÄNGE ABWEICHEN.

Aktualisierung und Überarbeitung

Revisionsnummer: 0.535 Revisionsdatum: 09-07-2025

Fußnote

C – KISTENROLLENAUFBAU., Z – ENDGÜLTIGER AUFBAU KANN BEI SPULEN ODER ROLLEN UM (= ODER -) 10 % UND BEI ABGEROLLTEN KARTONS UM (+ ODER -) 5 % VON DER ANGEGEBENEN LÄNGE ABWEICHEN.

Report An Error

Artikelnummer

Artikelnr. Farbe UPC Fußnote
9460 0105000 Schwarz 612825253334 C Z
9460 0605000 Chrom 612825253365 C Z
9460 060U1000 Chrom 612825253341
9460 060U500 Chrom 612825253358
