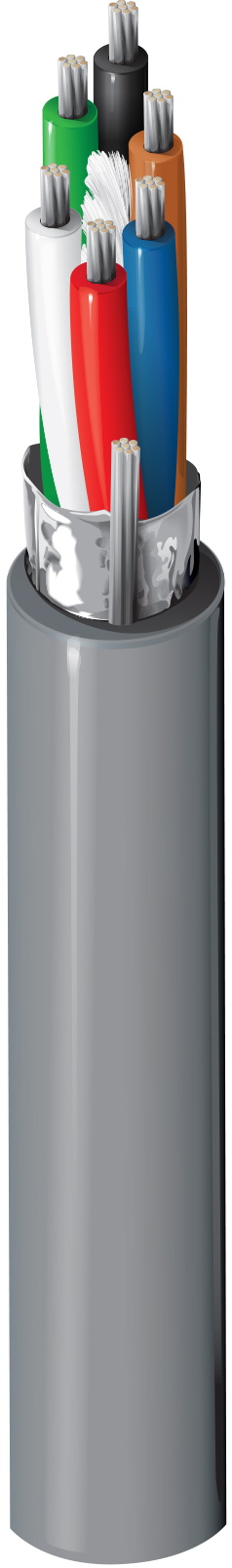

24 AWG Litzenleiter (7x32) aus verzinntem Kupfer, 6 Leiter verkabelt, PE-Isolierung, Beldfoil®-Gesamtabschirmung (100 % Abdeckung), 24 AWG Litzenleiter aus verzinntem Kupfer, LSZH-Mantel, Flammwidrigkeit IEC 60332-1-2, B2ca

Verfügbarkeit:

Global
Status:

Fähigkeit

Zitieren

Technische Daten
Ressourcen

Technische Daten

Expand All

Produktbeschreibung

Mögliche Anwendungen	Mess- und Computerkabel; für EIA RS-232 Datenübertragungsanwendungen

Physikalische Merkmale (allgemein)

Leiter

AWG	Stranding	Material	No. of Conductors
24	7x32	TC - Tinned Copper	6

Anzahl der Leiter	6

Isolierung

Material	Nominal Diameter	Diameter +/- Tolerance
PE - Polyethylene (Foam)	1.12 mm	0.05 mm

Farbtafel

Number	Color
Wire 1	Black
Wire 2	White
Wire 3	Red
Wire 4	Green
Wire 5	Brown
Wire 6	Blue

Äußere Abschirmung

Type	Material	Material Trade Name	Thickness of Foil	Drainwire Material	Drainwire AWG
Tape	Bi-Laminate (Alum+Poly)	Beldfoil®	9 / 12 µm	TC - Tinned Copper	AWG24/7

Äußere Ummantelung

Material	Nominal Diameter	Nominal Wall Thickness
LSZH - Low Smoke Zero Halogen (Flame Retardant)	6.0 mm	1.2 mm

Konstruktion und Abmessungen

Verkabelung

Description	Filler
1 center filler and 6 wires twisted to cable core	Cotton (White)

Elektrische Kenndaten

Leiter DCR

Nominal Conductor DCR	Nominal Outer Shield DCR
82 Ohm/km	59.1 Ohm/km

Kapazität

Nom. Capacitance Conductor to Conductor	Nom. Capacitance Conductor to Other Conductor to Shield
108.3 pF/m	213.3 pF/m

Impedanz

Frequency [MHz]	Nominal Characteristic Impedance
N/A	75 Ohm

Bemessungsstrom

Element	Max. Recommended Current [A]
Conductor(s)	1.75 Amps per Conductor

Speisung

Voltage Rating [V]
300 V

Temperaturbereich

Temperaturbereich für die Installation	-15°C Bis +80°C
Lagertemperaturbereich	-45°C Bis +80°C
Betriebstemperaturbereich (flexible Installation)	-15°C Bis +80°C
Betriebstemperaturbereich (Festinstallationen)	-45°C Bis +80°C

Mechanische Kenndaten

Ölbeständigkeit	IEC 60811-404
Maximal empfohlene Zugspannung	150 N
Minimaler Biegeradius bei der Installation	55 mm

Standards

CPR-Euroklasse	B2ca-s1,d1,a1
CENELEC-Compliance	EN 50290-2-20

Anwendbare Umwelt- und andere Programme

Umgebung	Innenbereich - Euroklasse B2ca

Eignung

Eignung – innen	Ja
Eignung – Halogenfrei	Ja
Eignung – Beständigkeit gegen Sonneneinstrahlung	Ja

Entflammbarkeit, LS0H, Toxizitätsprüfung

Entflammbarkeit gemäß IEC	IEC 60332-1-2
IEC 60754-1 – Halogenmenge	Null
IEC 60754-2 – Halogensäuregasmenge – maximale Leitfähigkeit	2.5 µS/mm
IEC 60754-2 – Halogensäuregasmenge – Mindest-pH-Wert	4.3
IEC 61034-2 – Rauchdichte min. Durchlässigkeit	60%

Produkthinweise

Anmerkungen	Hierbei handelt es sich um eine vorläufige technische Konstruktionsspezifikation (TDS). Die Mindestliefermenge für die erste Bestellung beträgt 3 km. Dieses Produkt hat Chrom als Standardfarbe und 305 m oder 500 m als Standardaufhängung. Zusätzliche Optionen für Farben und Aufmachungen sind auf Anfrage erhältlich. Die geschätzte Produktionsvorlaufzeit für die erste Bestellung wird der Produktionsvorlaufzeit von 9536ELW. ähneln. Bitte wenden Sie sich zur Bestätigung an Ihren Belden-Vertreter.
