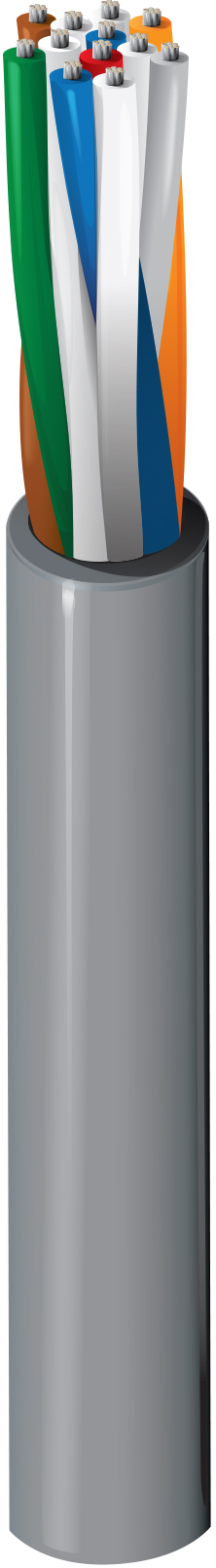

Produktnummer: 9566

Audio, Steuer & Instrument, #24-6pr, PVC, PVC Jkt, CMG

Audio-, Steuerungs- & Instrumentenkabel, 24 AWG, massive verzinnte Kupferleiter, PVC-Isolierung, verdrillte Paare, PVC-Ummantelung.

  • Verfügbarkeit:
    Global
  • Status:
    Aktiv
9566
  • 9566
1 von 1

Technische Daten

Expand All

Mögliche Anwendungen

Telefonkabel; analoge Niederspannungssignale (4-20 mA, 0-10 V, ...); Niederspannungssteuerung (24 V, …); Sprachkommunikation

Leiter

Element No. of Elements Size Stranding Material
Pair(s) 6 24 Solid TC - Tinned Copper

Isolierung

Material Nom. Thickness Nom. Insulation Diameter Color Code
PVC - Polyvinyl Chloride 0.01 in (0.25 mm) 0.041 in (1.0 mm) White & Blue, White & Orange, White & Green, White & Brown, White & Gray, Red & Blue

Äußere Ummantelung

Material Nom. Thickness Nom. Diameter
PVC - Polyvinyl Chloride 0.032 in (0.81 mm) 0.289 in

Elektrik

Nom. Conductor DCR Nom. Capacitance Cond-to-Cond Max. Current
32.8 Ohm/1000ft 22 pF/ft (72 pF/m) 1.4 Amps per Conductor at 20ºC

Speisung

UL Voltage Rating
300 V (CMG), 150 V (AWM 2576)

Temperatur

UL Temperature Operating
80°C -20°C To +80°C

Biegeradius

Stationary Min. Installation Min.
2.89 in (73.4 mm) 2.89 in

Maximale Zugspannung

61 lbs (28 kg)

Gewicht Kabelgebinde

40 Pfund/1000 Fuß

Entflammbarkeit/Brandverhalten

UL1685 FT4-Belastung, FT4, IEC 60332-1-2

​​​​​​​CPR-Compliance

CPR Euroklasse: Eca

NEC/UL-Compliance

Artikel 800, CMG

AWM-Compliance

AWM 2576

CEC/C(UL)-Compliance

CMG

Einhaltung der europäischen Richtlinien

EU CE-Kennzeichnung, EU-Richtlinie 2011/65/EU (RoHS 2), EU-Richtlinie 2012/19/EU (WEEE)

Compliance mit Vorschriften im Vereinigten Königreich

UKCA-Kennzeichnung

APAC-Compliance

China RoHS II (GB/T 26572-2011)

Aktualisierung und Überarbeitung

Revisionsnummer: 0.334 Revisionsdatum: 09-07-2025

Fußnote

C – KISTE AUFGEROLLTE AUFMACHUNG.

Aktualisierung und Überarbeitung

Revisionsnummer: 0.334 Revisionsdatum: 09-07-2025

Fußnote

C – KISTE AUFGEROLLTE AUFMACHUNG.

Report An Error

Artikelnummer

Artikelnr. Farbe Wicklung Länge UPC Fußnote
9566 060500 Chrom Rolle 500 ft 612825256052 C
9566 060U500 Chrom UnReel 500 ft 612825256038
9566 0601000 Chrom Rolle 1.000 ft 612825256045 C
9566 060U1000 Chrom UnReel 1.000 ft 612825256021
