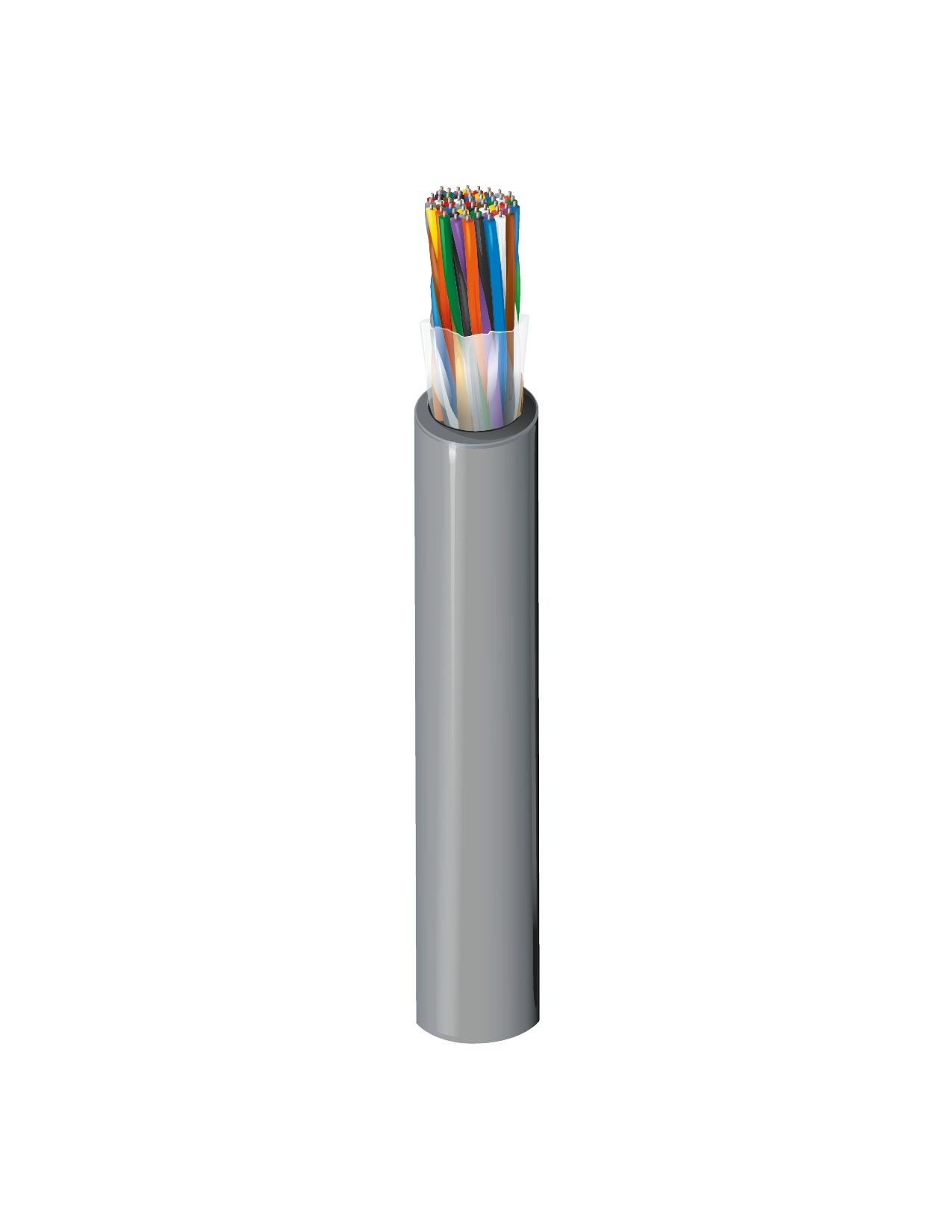

Produktnummer: 9585

Audio, Steuer & Instrument, #24-25pr, PVC, PVC-Jacke, CMG

Audio-, Steuerungs- & Instrumentenkabel, 24 AWG, massive verzinnte Kupferleiter, PVC-Isolierung, verdrillte Paare, PVC-Ummantelung.

  • Verfügbarkeit:
    Global
  • Status:
    Aktiv
9585
  • 9585
1 von 1

Technische Daten

Expand All

Mögliche Anwendungen

Telefonkabel; analoge Niederspannungssignale (4-20 mA, 0-10 V, ...); Niederspannungssteuerung (24 V, …); Sprachkommunikation

Leiter

Element No. of Elements Size Stranding Material
Pair(s) 25 24 Solid TC - Tinned Copper

Isolierung

Material Nom. Thickness Nom. Insulation Diameter Color Code
PVC - Polyvinyl Chloride 0.01 in (0.25 mm) 0.041 in (1.0 mm) White & Blue, White & Orange, White & Green, White & Brown, White & Gray, Red & Blue, Red & Orange, Red & Green, Red & Brown, Red & Gray, Black & Blue, Black & Orange, Black & Green, Black & Brown, Black & Gray, Yellow & Blue, Yellow & Orange, Yellow & Green, Yellow & Brown, Yellow & Gray, Purple & Blue, Purple & Orange, Purple & Green, Purple & Brown, Purple & Gray

Äußere Ummantelung

Material Nom. Thickness Nom. Diameter
PVC - Polyvinyl Chloride 0.04 in (1.0 mm) 0.48 in

Elektrik

Nom. Conductor DCR Nom. Capacitance Cond-to-Cond Max. Current
32.8 Ohm/1000ft 22 pF/ft (72 pF/m) 1 Amp per Conductor at 20ºC

Speisung

UL Voltage Rating
300 V (CMG), 150 V (AWM 2576)

Temperatur

UL Temperature Operating
80°C -20°C To +80°C

Biegeradius

Stationary Min. Installation Min.
4.8 in (120 mm) 4.8 in

Maximale Zugspannung

255 lbs (116 kg)

Gewicht Kabelgebinde

134 Pfund/1000 Fuß

Entflammbarkeit/Brandverhalten

UL1685 FT4, FT4

NEC/UL-Compliance

Artikel 800, CMG

AWM-Compliance

AWM 2576

CEC/C(UL)-Compliance

CMG

Einhaltung der europäischen Richtlinien

EU CE-Kennzeichnung, EU-Richtlinie 2011/65/EU (RoHS 2), EU-Richtlinie 2012/19/EU (WEEE)

APAC-Compliance

China RoHS II (GB/T 26572-2011)

Aktualisierung und Überarbeitung

Revisionsnummer: 0.325 Revisionsdatum: 09-07-2025

Fußnote

C – KISTE AUFGEROLLTE AUFMACHUNG.

Aktualisierung und Überarbeitung

Revisionsnummer: 0.325 Revisionsdatum: 09-07-2025

Fußnote

C – KISTE AUFGEROLLTE AUFMACHUNG.

Report An Error

Artikelnummer

Artikelnr. Farbe Wicklung Länge UPC Fußnote
9585 060500 Chrom Rolle 500 ft 612825256274 C
9585 0601000 Chrom Rolle 1.000 ft 612825256267 C
