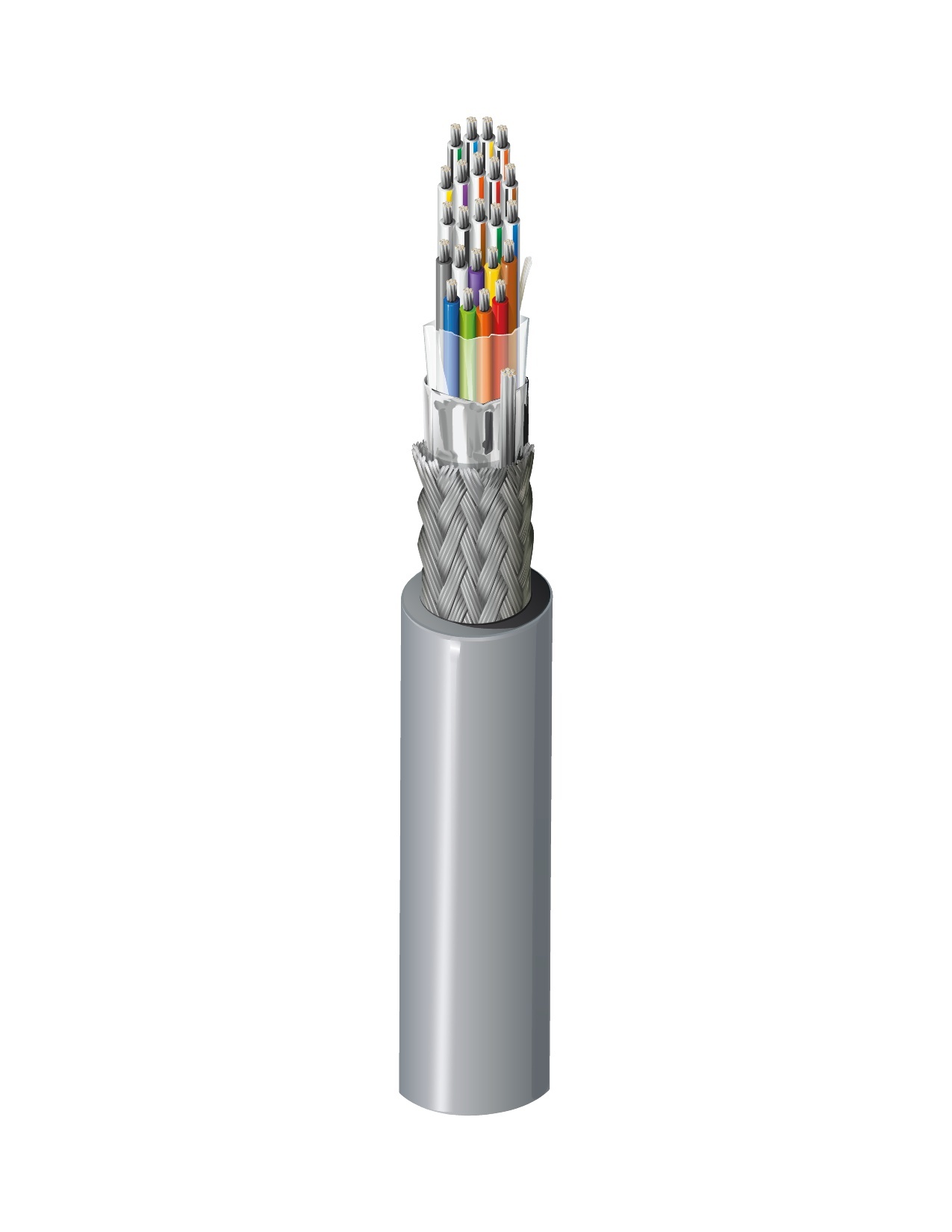

Computer-EIA-Kabel RS-488, 26 AWG Litzenleiter (7 x 34) und 24 AWG Litzenleiter (7 x 32) aus verzinntem Kupfer, halbstarre PVC-Isolierung, Beldfoil®-Gesamtschirm (100 % Abdeckung) + verzinnter Kupfergeflechtschirm (90 % Abdeckung), Erdungsdraht, PVC-Mantel.

Verfügbarkeit:

Global
Status:

Aktiv

Zitieren

Technische Daten
Artikelnummer
Ressourcen

Technische Daten

Expand All

Produktbeschreibung

Mögliche Anwendungen	IEEE 488-Schnittstelle; Computerkommunikation; analoge Niederspannungssignale (4–20 mA, 0–10 V, ...); digitale Niederspannungssteuerung (24 V, …); Line-Level-Audio; Panelverdrahtung

Konstruktionsmerkmale

Leiter

Element	No. of Elements	Size	Stranding	Material
Pair(s)	6	26 AWG	7x34	TC - Tinned Copper
Conductor(s)	10	26 AWG	7x34	TC - Tinned Copper
Conductor(s)	1	24 AWG	7x32	TC - Tinned Copper

Isolierung

Element	Material	Nom. Thickness	Nom. Insulation Diameter	Color Code
Pair(s)	SR-PVC - Polyvinyl Chloride (Semi-Rigid)	0.01 in (0.25 mm)	0.039 in mm	Blue & White/Gray, Purple & White/Black/Brown, Gray & White/Black/Red, White & White/Black/Orange, White/Black & White/Black/Yellow, White/Brown & White/Black/Green
Conductor(s)	SR-PVC - Polyvinyl Chloride (Semi-Rigid)	0.01 in (0.25 mm)	0.039 in in	Red, Orange, Yellow, Lt. Green, White/Orange, White/Yellow, White/Green, White/Blue, White/Purple
Conductor(s)	SR-PVC - Polyvinyl Chloride (Semi-Rigid)			White/Black/Blue

Innenabschirmung

Shield Type	Material	Coverage	Drainwire Type
Tape	Bi-Laminate (Alum+Poly)	100%	22 AWG (7x30) TC

Äußere Abschirmung

Shield Type	Material	Coverage	Drainwire Type
Tape	Bi-Laminate (Alum+Poly)	100%	26 AWG (7x34) TC
Braid	Tinned Copper (TC)	90%

Äußere Ummantelung

Separator	Material	Nom. Thickness	Nom. Diameter
Polyester Tape	PVC - Polyvinyl Chloride	0.035 in (0.89 mm)	0.350 in

Gesamtdurchmesser des Kabels (Nennwert)	0,350 Zoll

Elektrische Kenndaten

Elektrik

Element	Nom. Conductor DCR	Max. Current
Pair(s)	46.17 Ohm/1000ft	1.12 Amps per Conductor at 25ºC (26 AWG)
Conductor(s)	45.5 Ohm/1000ft (149 Ohm/km)	1.1 Amps per Conductor at 25ºC (26 AWG)
Conductor(s)	28.2 Ohm/1000ft (92.5 Ohm/km)	3.36 Amps per Conductor at 25ºC (24 AWG)

Nom äußere Abschirmung DCR@Cond DCR1-CNV	2,6 Ohm/1000 Fuß (8,5 Ohm/km)

Speisung

UL Voltage Rating
300 V (CMG), 300 V (AWM 2464)

Mechanische Kenndaten

Temperatur

UL Temperature	Operating
80°C	-20°C To +80°C

Biegeradius

Stationary Min.	Installation Min.
3.5 in (89 mm)	3.5 in

Maximale Zugspannung	86 lbs (39 kg)
Gewicht Kabelgebinde	74 Pfund/1000 Fuß

Standards und Compliance

Entflammbarkeit/Brandverhalten	UL 1685 FT4-Belastung, FT4
NEC/UL-Compliance	Artikel 800, CMG
AWM-Compliance	AWM 2464, AWM I A
CEC/C(UL)-Compliance	CMG
IEEE-Compliance	488
Einhaltung der europäischen Richtlinien	EU CE-Kennzeichnung, EU-Richtlinie 2011/65/EU (RoHS 2), EU-Richtlinie 2012/19/EU (WEEE)
APAC-Compliance	China RoHS II (GB/T 26572-2011)
