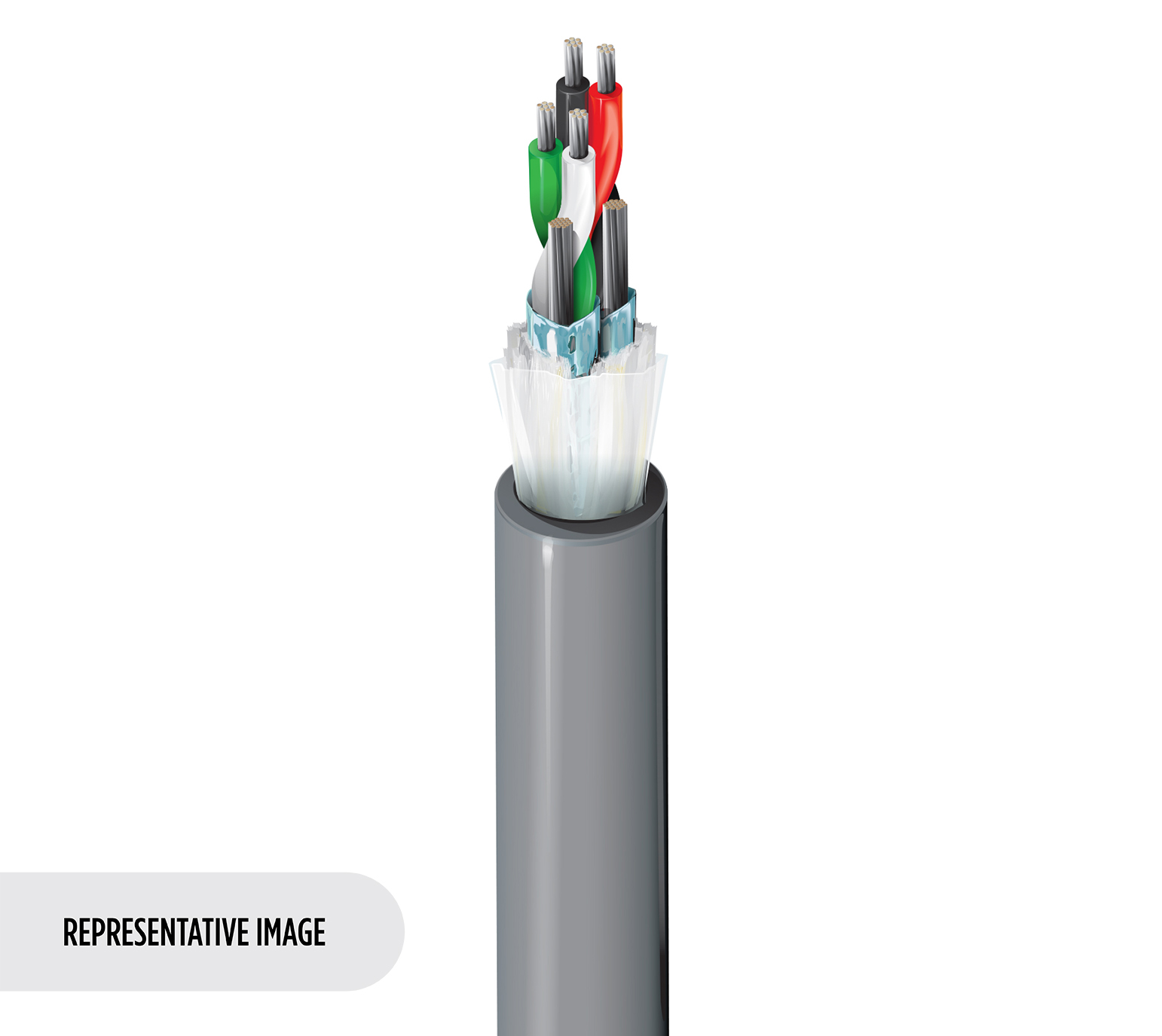

Computer EIA RS-232/422, digitales Audiokabel, 24 AWG Litzenleiter (7 x 32) aus verzinntem Kupfer, Datalene®-Isolierung, 2 verdrillte Paare, jedes einzeln mit Beldfoil® abgeschirmt (100 % Abdeckung), 24 AWG Litzenleiter aus verzinntem Kupfer pro Paar, LSZH-Buchse, CPR Cca

Verfügbarkeit:

Global
Status:

Aktiv

Zitieren

Technische Daten
Artikelnummer
Ressourcen

Technische Daten

Expand All

Produktbeschreibung

Mögliche Anwendungen	RS-422 Anwendungen; Computerkommunikation; analoge Niederspannungssignale (4-20 mA, 0-10 V, ...); digitale Niederspannungssteuerung (24 V, …); digitales Audio; Schalttafelverdrahtung

Konstruktionsmerkmale

Leiter

Size	Stranding	Material
24	7x32	TC - Tinned Copper

Isolierung

Material	Nom. Insulation Diameter	Color Code
PE - Polyethylene (Foam)	1.55 mm (0.0610 in)	Black & Red, Black & White
		Red, Green

Innenabschirmung

Shield Type	Material	Coverage
Tape	Bi-Laminate (Alum+Poly)	100%

Äußere Ummantelung

Material	Nom. Thickness	Nom. Diameter
LSZH - Low Smoke Zero Halogen (Flame Retardant)	1.3 mm (0.051 in)	8.10 mm (0.319 in)

Elektrische Kenndaten

Elektrik

Nom. Conductor DCR	Nom. Inner Shield DCR	Nom. Capacitance Cond-to-Cond	Nom. Capacitance Cond-to-Other (Conds + Shield)	Nom. Characteristic Impedence	Nom. Inductance	Nom. Velocity of Prop.	Max. Current
78.7 Ohm/km (24.0 Ohm/1000ft)	59.1 Ohm/km (18.0 Ohm/1000ft)	41 pF/m (12 pF/ft)	76.1 pF/m (23.2 pF/ft)	100 Ohm	0.23 µH/ft (0.75 µH/m)	76%	1 A

Hohe Frequenz (Nennwert/typisch)

Frequency [MHz]
0.384
0.7056
0.768
1.024
1.4112
1.536
2.048
2.8224
3.072
4.096
5.6448
6.144
8.192
11.2896
12.288
24.576

Mechanische Kenndaten

Temperatur

UL Temperature	Operating	Installation	Storage
80°C	-20°C To +80°C	-15°C To +80°C	-45°C To +80°C

Biegeradius

Installation Min.
79 mm

Maximale Zugspannung	22 lbs (10.0 kg)

Standards und Compliance

Umweltverträglichkeit	Innenbereich – Euroklasse Cca, Innenbereich, nicht halogeniert, Beständigkeit gegen Sonneneinstrahlung
Entflammbarkeit/Brandverhalten	IEC 60332-1-2
CPR-Compliance	CPR-Euroklasse: Cca-s1,d2,a1
ISO/IEC-Compliance	IEC 61034-2 – Rauchdichte min. Durchlässigkeit = 60 %
CENELEC-Compliance	EN 50290-2-20
Europäische Halogenfreie Standards	IEC 62821-1 Halogenfreie Konformität = Ja, IEC 60754-1 – Halogenmenge = Null, IEC 60754-2 – Halogensäuregasmenge – Max. Leitfähigkeit = 2,5 µ S/mm, IEC 60754-2 – Halogensäuregasmenge – Min. pH = 4,3
Einhaltung der europäischen Richtlinien	EU CE-Zeichen
Compliance mit Vorschriften im Vereinigten Königreich	UKCA-Kennzeichnung

Produkthinweise

Anmerkungen	Zu den Isolierungsmerkmalen von Datalene« gehören eine niedrige Dielektrizitätskonstante und ein Verlustfaktor für eine schnelle und verzerrungsarme Datenverarbeitung. Zu den physikalischen Eigenschaften gehören gute Druckfestigkeit und geringes Gewicht.
