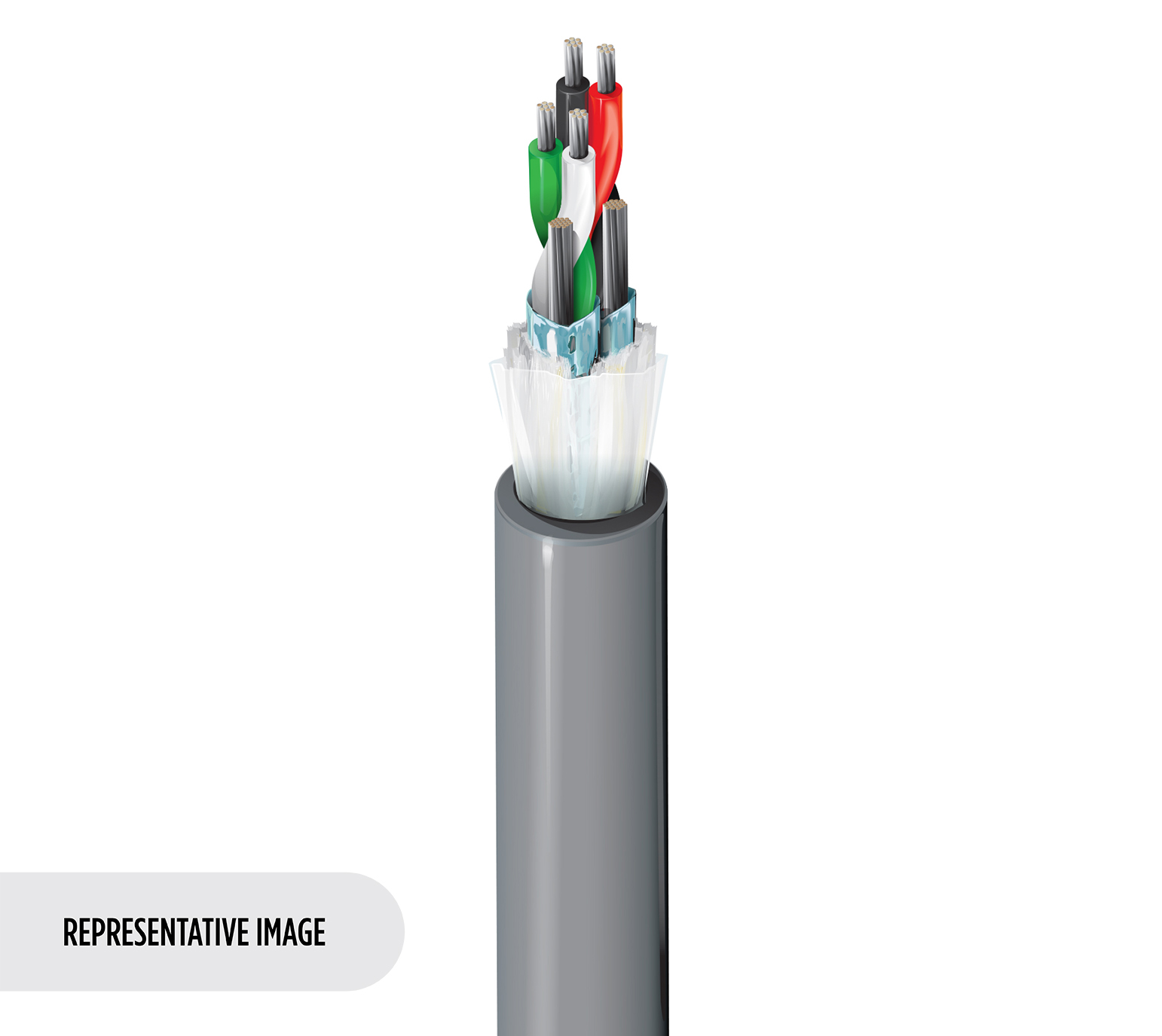

Computer EIA RS-232/422, digitales Audiokabel, 24 AWG Litzenleiter (7 x 32) aus verzinntem Kupfer, Datalene®-Isolierung, 2 verdrillte Paare, jedes einzeln mit Beldfoil® abgeschirmt (100 % Abdeckung), 24 AWG Litzenleiter aus verzinntem Kupfer pro Paar, LSZH-Ummantelung.

Verfügbarkeit:

Global
Status:

Aktiv

Zitieren

Technische Daten
Artikelnummer
Ressourcen

Technische Daten

Expand All

Produktbeschreibung

Mögliche Anwendungen	RS-422 Anwendungen; Computerkommunikation; analoge Niederspannungssignale (4-20 mA, 0-10 V, ...); digitale Niederspannungssteuerung (24 V, …); digitales Audio; Schalttafelverdrahtung

Konstruktionsmerkmale

Leiter

Element	No. of Elements	Size	Stranding	Material
Pair(s)	2	24 AWG	7x32	TC - Tinned Copper

Isolierung

Material	Nom. Thickness	Nom. Insulation Diameter	Color Code
PE - Polyethylene (Foam)	0.019 in (0.48 mm)	0.061 in (1.5 mm)	Black & Red, Black & White

Innenabschirmung

Shield Type	Material	Coverage	Drainwire Type
Tape	Bi-Laminate (Alum+Poly)	100%	24 AWG (7x32) TC

Äußere Ummantelung

Material	Nom. Thickness	Nom. Diameter
LSZH - Low Smoke Zero Halogen (Flame Retardant)	0.048 in (1.2 mm)	0.3 in (7.6 mm)

Elektrische Kenndaten

Elektrik

Nom. Conductor DCR	Nom. Inner Shield DCR	Nom. Capacitance Cond-to-Cond	Nom. Capacitance Cond-to-Other (Conds + Shield)	Nom. Characteristic Impedence	Nom. Inductance	Nom. Velocity of Prop.	Max. Current
78.7 Ohm/km	3.23 Ohm/1000ft (10.6 Ohm/km)	41 pF/m (12 pF/ft)	76.1 pF/m (23.2 pF/ft)	100 Ohm	0.23 µH/ft (0.75 µH/m)	76%	1 Amps per Conductor at 25ºC

Hohe Frequenz (Nennwert/typisch)

Frequency	Nom. Insertion Loss (Attenuation)
0.384 MHz	4.63 dB/100m
0.7056 MHz	5.35 dB/100m
0.768 MHz	5.91 dB/100m
1.024 MHz	6.5 dB/100m
1.4112 MHz	6.89 dB/100m
1.536 MHz	9.15 dB/100m
2.048 MHz	9.51 dB/100m
2.8224 MHz	13.16 dB/100m
3.072 MHz	1.35 dB/100m
4.096 MHz	1.57 dB/100m
5.6448 MHz	1.78 dB/100m
6.144 MHz	1.84 dB/100m
8.192 MHz	2.13 dB/100m
11.2896 MHz	2.45 dB/100ft
12.288 MHz	2.57 dB/100ft
24.576 MHz	3.57 dB/100ft

Speisung

Voltage Rating
300 V

Mechanische Kenndaten

Temperatur

Operating	Installation	Storage
-45°C To +80°C	-15°C To +80°C	-45°C To +80°C

Biegeradius

Installation Min.
79 mm

Maximale Zugspannung	11 lbs (5.0 kg)
Gewicht Kabelgebinde	33 Pfund/1000 Fuß

Standards und Compliance

Umweltverträglichkeit	Innenbereich – Euroklasse Dca, Innenbereich, nicht halogeniert, Beständigkeit gegen Sonneneinstrahlung
Entflammbarkeit/Brandverhalten	IEC 60332-1-2, IEC 60332-3-24
CPR-Compliance	CPR-Euroklasse: Dca-s1,d1,a1; CPR UKCA-Klasse: Dca-s1,d1,a1
ISO/IEC-Compliance	IEC 61034-2 – Rauchdichte min. Durchlässigkeit = 60 %
CENELEC-Compliance	EN 50290-2-20
Europäische Halogenfreie Standards	IEC 62821-1 Halogenfreie Konformität = Ja, IEC 60754-1 – Halogenmenge = Null, IEC 60754-2 – Halogensäuregasmenge – Max. Leitfähigkeit = 2,5 µ S/mm, IEC 60754-2 – Halogensäuregasmenge – Min. pH = 4,3
Einhaltung der europäischen Richtlinien	EU CE-Zeichen
Compliance mit Vorschriften im Vereinigten Königreich	UKCA-Kennzeichnung

Produkthinweise

Anmerkungen	Zu den Isolierungsmerkmalen von Datalene« gehören eine niedrige Dielektrizitätskonstante und ein Verlustfaktor für eine schnelle und verzerrungsarme Datenverarbeitung. Zu den physikalischen Eigenschaften gehören gute Druckfestigkeit und geringes Gewicht.

Geschichte

Aktualisierung und Überarbeitung	Revisionsnummer: 0.398 Revisionsdatum: 09-07-2025

Information

Aktualisierung und Überarbeitung	Revisionsnummer: 0.398 Revisionsdatum: 09-07-2025

Report An Error

Artikelnummer

Artikelnr.	Farbe	Wicklung	Länge	EAN
9729NH.00100	Chrom	Rolle	100 m	8719605197238
9729NH.00152	Chrom	Rolle	152 m	8719605022547
9729NH.00305	Chrom	Rolle	305 m	8719605022554
9729NH.00500	Chrom	Rolle	500 m	8719605022561
9729NH.001000	Chrom	Rolle	1,000 m	8719605022530
