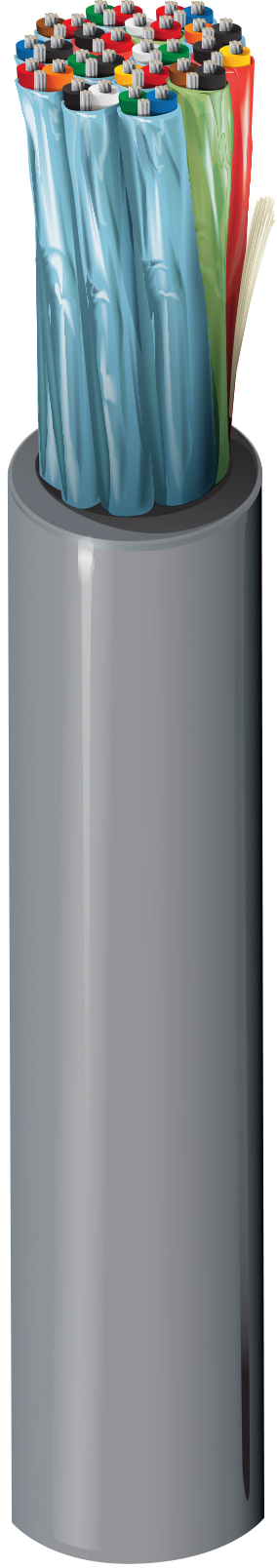

Produktnummer: 9734

RS232/422 Low Cap, #24-12pr, FPE, Indiv. Folie, PVC-Ummantelung, CM, 100Ω

Computer EIA RS-232/422, digitales Audiokabel, 12 Paare, 24 AWG Litzenleiter (7 x 32) aus verzinntem Kupfer, Datalene®-Isolierung, einzeln mit Beldfoil® abgeschirmt (100 % Abdeckung), 24 AWG Litzenleiter aus verzinntem Kupfer, PVC-Ummantelung.

  • Verfügbarkeit:
    Global
  • Status:
    Aktiv
9734
  • 9734
1 von 1

Technische Daten

Expand All

Mögliche Anwendungen

RS-422 Anwendungen; Computerkommunikation; analoge Niederspannungssignale (4-20 mA, 0-10 V, ...); digitale Niederspannungssteuerung (24 V, …); digitales Audio; Schalttafelverdrahtung

Leiter

Element No. of Elements Size Stranding Material
Pair(s) 12 24 AWG 7x32 TC - Tinned Copper

Isolierung

Element Material Nom. Thickness Color Code
Pair(s) PE - Polyethylene (Foam) 0.0185 in (0.470 mm) Black & Red, Black & White, Black & Green, Black & Blue, Black & Yellow, Black & Brown, Black & Orange, Red & White, Red & Green, Red & Blue, Red & Yellow, Red & Brown

Innenabschirmung

Element Shield Type Material Coverage Drainwire Type Notes
Pair(s) Tape Bi-Laminate (Alum+Poly) 100% 24 AWG (7x32) TC each pair

Äußere Ummantelung

Material Nom. Thickness Nom. Diameter
PVC - Polyvinyl Chloride 0.063 in (1.6 mm) 0.575 in (14.6 mm)

Gesamtdurchmesser des Kabels (Nennwert)

0,575 Zoll (14,6 mm)

Elektrik

Element Nom. Conductor DCR Nom. Capacitance Cond-to-Cond Nom. Capacitance Cond-to-Other (Conds + Shield) Nom. Characteristic Impedence Nom. Inductance Nom. Velocity of Prop. Max. Current
Pair(s) 24 Ohm/1000ft (79 Ohm/km) 12.5 pF/ft (41.0 pF/m) 23.2 pF/ft (76.1 pF/m) 100 Ohm 0.23 µH/ft (0.75 µH/m) 76% 1.9 Amps per Conductor at 25ºC

Hohe Frequenz (Nennwert/typisch)

Frequency Nom. Insertion Loss (Attenuation) [dB/100ft]
0.384 MHz 0.74
0.7056 MHz 0.87
0.768 MHz 0.88
1.024 MHz 0.94
1.4112 MHz 1.01
1.536 MHz 1.03
2.048 MHz 1.13
2.8224 MHz 1.29
3.072 MHz 1.35
4.096 MHz 1.57
5.6448 MHz 1.78
6.144 MHz 1.84
8.192 MHz 2.13
11.2896 MHz 2.45
12.288 MHz 2.57
24.576 MHz 3.57

Speisung

UL Voltage Rating
300 V (CM), 300 V (UL AWM 2493)

Temperatur

UL Temperature Operating
60°C (UL AWM 2493) -20°C to +80°C

Maximale Zugspannung

205 lbs (93.0 kg)

Gewicht Kabelgebinde

138 lbs/1000ft (205 kg/km)

Umweltverträglichkeit

Innenbereich

Entflammbarkeit/Brandverhalten

UL1685, IEC 60332-1-2

​​​​​​​CPR-Compliance

CPR Euroklasse: Eca

NEC/UL-Compliance

Artikel 800, CM

AWM-Compliance

AWM 2493

CEC/C(UL)-Compliance

CM

Einhaltung der europäischen Richtlinien

EU CE-Kennzeichnung, EU-Richtlinie 2011/65/EU (RoHS 2), EU-Richtlinie 2012/19/EU (WEEE)

Compliance mit Vorschriften im Vereinigten Königreich

UKCA-Kennzeichnung

APAC-Compliance

China RoHS II (GB/T 26572-2011)

Anmerkungen

Datalene® Zu den Isolationseigenschaften gehören eine niedrige Dielektrizitätskonstante und ein Verlustfaktor für die schnelle und verzerrungsarme Datenübertragung. Zu den physikalischen Eigenschaften gehören gute Druckfestigkeit und geringes Gewicht.

Aktualisierung und Überarbeitung

Revisionsnummer: 0.342 Revisionsdatum: 09-07-2025

Fußnote

C – KISTE AUFGEROLLTE AUFMACHUNG.

Aktualisierung und Überarbeitung

Revisionsnummer: 0.342 Revisionsdatum: 09-07-2025

Fußnote

C – KISTE AUFGEROLLTE AUFMACHUNG.

Report An Error

Artikelnummer

Artikelnr. Farbe Wicklung Länge UPC Fußnote
9734 060500 Chrom Rolle 500 ft 612825257837 C
9734 0601000 Chrom Rolle 1.000 ft 612825257820 C
