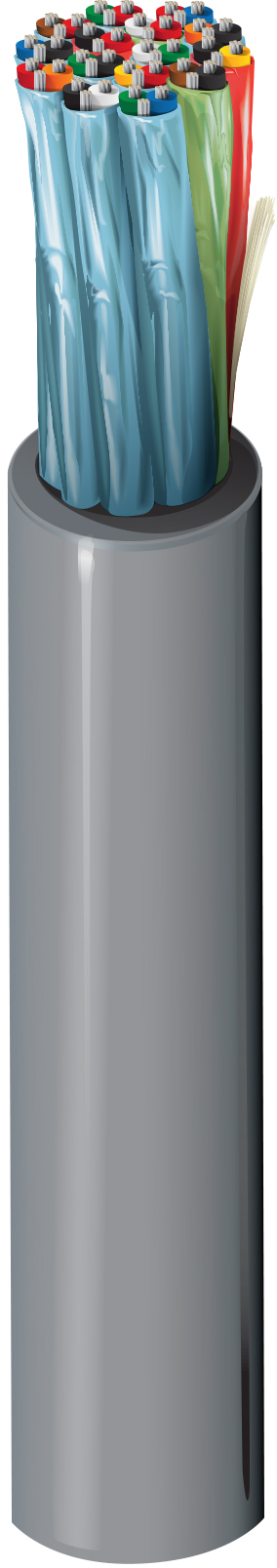

Artikelnummer: 9737
RS232/422 kapazitätsarm, Nr. 24-19pr, FPE, Einzelfolie, PVC-Ummantelung, CM, 100 Ω
Computer EIA RS-232/422, Digitales Audiokabel, 19-Paar, 24 AWG verseilt (7x32) mit verzinnten Kupferleitern, Datalene®-Isolierung, einzeln geschirmt mit Beldfoil® (100 % Abdeckung), 24 AWG verseilter Erdungsdraht aus verzinntem Kupfer, durchgehende PVC-Ummantelung.
-
Verfügbarkeit:
Global
-
Globale Bestandsaufnahme:
Verfügbar
Technische Daten
Produktbeschreibung
| Mögliche Anwendungen | RS-422 Anwendungen; Computerkommunikation; Analoge Niederspannungssignale (4–20 mA, 0–10 V, …); digitale Steuerung für Niederspannung (24 V, …); digitale Audiokabel; Verdrahtung von Schaltschränken |
|---|
Konstruktionsmerkmale
Leiter
| Komponente | Anzahl der Elemente | Größe | Verseilung | Material |
|---|---|---|---|---|
| Paar(e) | 19 | 24 AWG | 7x32 | TC – Verzinntes Kupfer |
Isolierung
| Komponente | Material | Nenndicke | Farbcodierung |
|---|---|---|---|
| Paar(e) | PE – Polyethylen (Schaum) | 0,0185 Zoll (0,470 mm) | Schwarz und Rot, Schwarz und Weiß, Schwarz und Grün, Schwarz und Blau, Schwarz und Gelb, Schwarz und Braun, Schwarz und Orange, Rot und Weiß, Rot und Grün, Rot und Blau, Rot und Gelb, Rot und Braun, Rot und Orange, Grün und Weiß, Grün und Blau, Grün und Gelb, Grün und Braun, Grün und Orange, Weiß und Blau |
Innenabschirmung
| Komponente | Abschirmungstyp | Material | Abdeckung | Beidrahttyp | Anmerkungen |
|---|---|---|---|---|---|
| Paar(e) | Band | Bi-Laminat (Alum + Poly) | 100 % | 24 AWG (7 x 32) TC (verzinntes Kupfer) | jedes Paar |
Äußere Ummantelung
| Material | Nenndicke | Nennwert Durchmesser |
|---|---|---|
| PVC – Polyvinylchlorid | 0,065 Zoll (1,7 mm) | 0,671 Zoll (17,0 mm) |
|
Gesamtdurchmesser des Kabels (Nennwert) |
0,671 Zoll (17,0 mm) |
|---|
Elektrische Kenndaten
Elektrik
| Komponente | Nennwert Leiter DCR | Nennkapazität Leiter-zu-Leiter | Nennkapazität Leitung-zu-Sonstige (Leitungen + Abschirmung) | Nennwert Impedanzeigenschaft | Nennwert Ausbreitungsgeschwindigkeit | Max. Bemessungsstrom |
|---|---|---|---|---|---|---|
| Paar(e) | 24 Ohm/1000 ft (79 Ohm/km) | 12,5 pF/ft (41,0 pF/m) | 23,2 pF/ft (76,1 pF/m) | 100 Ohm | 76 % | 1,9 Amp pro Leiter bei 25 ºC |
Speisung
| UL-Nennspannung |
|---|
| 300 V (CM), 300 V (UL AWM 2493) |
Mechanische Kenndaten
Temperatur
| UL-Temperatur | Betrieb |
|---|---|
| 60 °C (UL AWM 2493) | -20 °C bis +80 °C |
|
Maximale Zugspannung |
325 lbs (147 kg) |
|---|---|
|
Gewicht Kabelgebinde |
206 lbs/1000 ft (307 kg/km) |
Standards und Compliance
|
Umweltverträglichkeit |
Innenbereich |
|---|---|
|
Entflammbarkeit/Brandverhalten |
UL1685 |
|
NEC/UL-Compliance |
Artikel 800, CM |
|
AWM-Compliance |
AWM 2493 |
|
CEC/C(UL)-Compliance |
CM |
|
Einhaltung der europäischen Richtlinien |
EU CE-Kennzeichnung, EU-Richtlinie 2011/65/EU (RoHS 2), EU-Richtlinie 2012/19/EU (WEEE) |
|
APAC-Compliance |
China RoHS II (GB/T 26572-2011) |
Produkthinweise
|
Anmerkungen |
Zu den Merkmalen der Datalene®-Isolierung gehören eine niedrige Dielektrizitätskonstante und ein Verlustfaktor für eine schnelle, verzerrungsarme Datenverarbeitung. Zu den physikalischen Eigenschaften gehören gute Druckfestigkeit und geringes Gewicht. |
|---|
Geschichte
|
Aktualisierung und Überarbeitung |
Revisionsnummer: 0.453 Revisionsdatum: 04.12.2024 |
|---|
Belden.GenericSpecificationTitle
|
Aktualisierung und Überarbeitung |
Revisionsnummer: 0.453 Revisionsdatum: 04.12.2024 |
|---|
Artikelnummer
| Artikelnr. | Farbe | Wicklung | Länge | UPC | Fußnote |
|---|---|---|---|---|---|
| 9737 0601000 | Chrom | Rolle | 1.000 ft | 612825257905 | C |
