Produktnummer: 9743

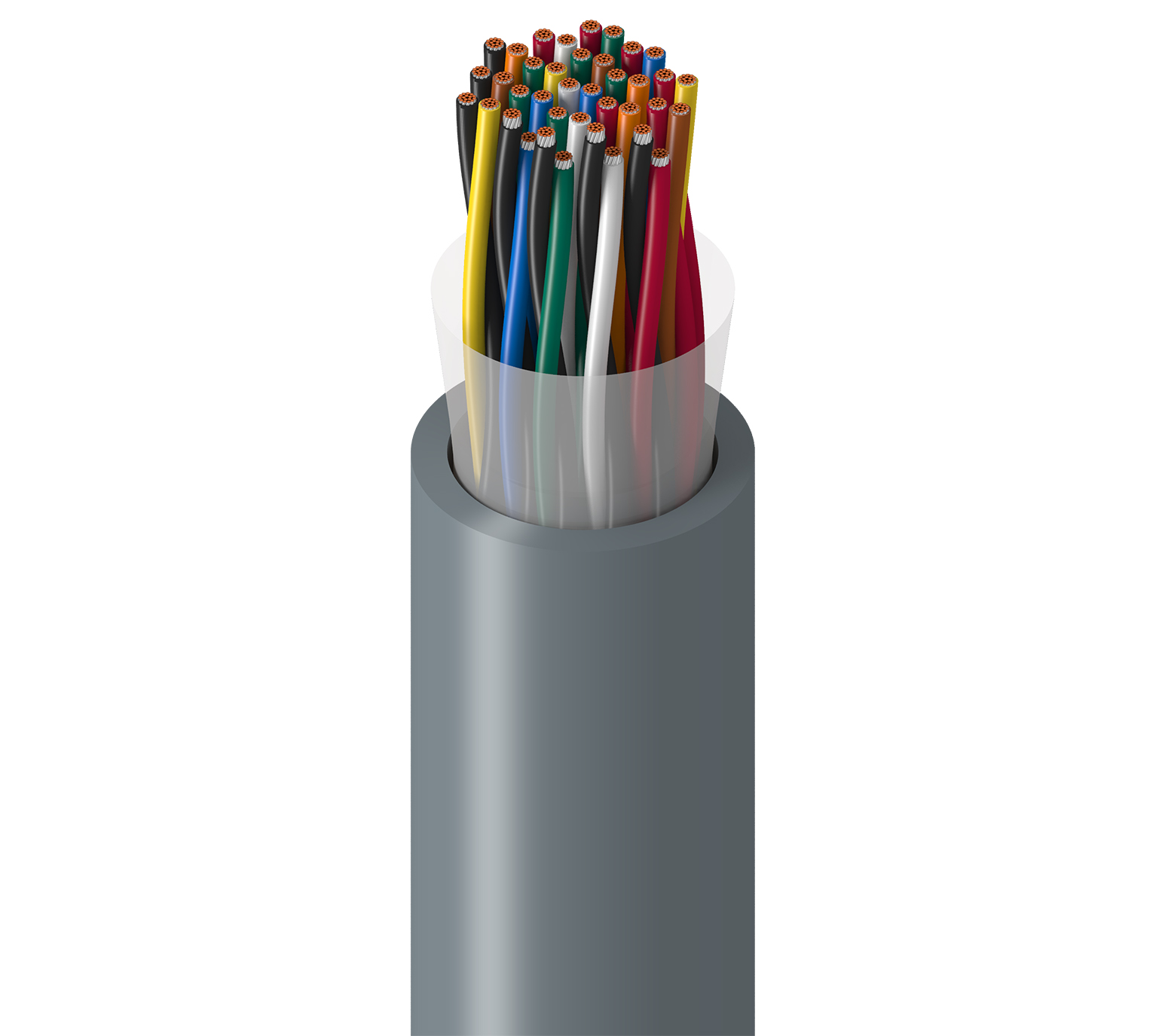

Elektronisch, 19 Pr #18 Str TC, PVC-Einsätze, PVC-Jacke, CMG

Elektronik, 19 Paar 18AWG (16x30) verzinntes Kupfer, PVC-Isolierung, PVC-Außenmantel, CMG

  • Verfügbarkeit:
    Global
  • Status:
    Aktiv
9743
  • 9743
1 von 1

Technische Daten

Expand All

Mögliche Anwendungen

Niederspannungs-Analogsignale (4–20 mA, 0–10 V, ...); Niederspannungs-Digitalsteuerung (24 V, …); Line-Level-Audio; Computerkommunikation; Panel-Verdrahtung

Leiter

Element No. of Elements Size Stranding Material
Pair(s) 19 18 AWG 16x30 TC - Tinned Copper

Isolierung

Element Material Nom. Thickness Color Code
Pair(s) PVC - Polyvinyl Chloride 0.013 in (0.33 mm) Black & Red, Black & White, Black & Green, Black & Blue, Black & Yellow, Black & Brown, Black & Orange, Red & White, Red & Green, Red & Blue, Red & Yellow, Red & Brown, Red & Orange, Green & White, Green & Blue, Green & Yellow, Green & Brown, Green & Orange, White & Blue

Äußere Ummantelung

Material Nom. Thickness Nom. Diameter
PVC - Polyvinyl Chloride 0.055 in (1.4 mm) 0.721 in (18.3 mm)

Gesamtdurchmesser des Kabels (Nennwert)

0,721 Zoll (18,3 mm)

Elektrik

Nom. Conductor DCR Nom. Capacitance Cond-to-Cond Nom. Inductance Max. Current
6.8 Ohm/1000ft (22 Ohm/km) 30 pF/ft (98 pF/m) 0.17 µH/ft (0.56 µH/m) 2.6 Amps per Conductor at 25ºC

Speisung

UL Voltage Rating
300 V (CMG), 300 V (UL AWM 2464)

Temperatur

UL Temperature Operating
80°C (UL AWM 2464) -20°C to +80°C

Maximale Zugspannung

768 lbs (348 kg)

Gewicht Kabelgebinde

320 lbs/1000ft (480 kg/km)

Umweltverträglichkeit

Innenbereich

Entflammbarkeit/Brandverhalten

UL1685 FT4

NEC/UL-Compliance

Artikel 800, CMG

AWM-Compliance

AWM 2464

CEC/C(UL)-Compliance

CMG

Einhaltung der europäischen Richtlinien

EU CE-Kennzeichnung, EU-Richtlinie 2011/65/EU (RoHS 2), EU-Richtlinie 2012/19/EU (WEEE)

APAC-Compliance

China RoHS II (GB/T 26572-2011)

Aktualisierung und Überarbeitung

Revisionsnummer: 0.264 Revisionsdatum: 09-07-2025

Fußnote

C – KISTE AUFGEROLLTE AUFMACHUNG.

Aktualisierung und Überarbeitung

Revisionsnummer: 0.264 Revisionsdatum: 09-07-2025

Fußnote

C – KISTE AUFGEROLLTE AUFMACHUNG.

Report An Error

Artikelnummer

Artikelnr. Farbe UPC Fußnote
9743 0601000 Chrom 612825258032 C
